Dipl.-Ing. (FH) Walter Fröhlich
2019-03-27

Nota de dimensionamento para erro de geometria devido a λ2 >1,4

O que significam as informações de dimensionamento:
Geometriefehler linke Seite:
Stirnplatte des Riegels: lamda2 > 1,4
Stützenflansch: lamda2 > 1,4
Weder im Handbuch noch online kann ich eine Erklärung finden.

Resposta:

Os valores auxiliares λ1 e λ2 são necessários para determinar os comprimentos efetivos.

Mit diesen beiden Werten wird aus dem Bild 6.11 der EN 1993-1-8 ein α-Wert ermittelt, mithilfe dessen dann die effektiven Längen (bei nicht-kreisförmigen Fließlinien) der T-Stummelflansche berechnet werden.

Der maximale Wert für λ1 beträgt 0,9 und der maximale Wert für λ2 beträgt 1,4 → siehe Bild 6.11 der EN 1993-1-8.

Aus Ihrer Geometrie heraus ergibt sich jedoch bspw. für die Stirnplatte ein λ2 von > 1,4.

α kann jedoch nur mit dem maximalen Wert von 1,4 berechnet werden.

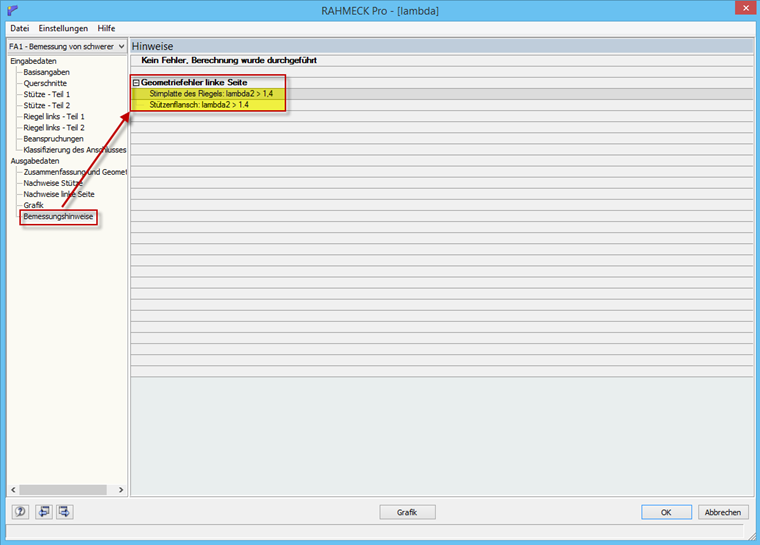

Erro de geometria lambda
Erro de geometria lambda
Autor

O Eng. Fröhlich presta apoio técnico aos clientes e é responsável pelo desenvolvimento de produtos para estruturas de aço.
