Nota di progetto per errore geometrico dovuto a λ2 >1.4

Cosa significano le informazioni di progetto:
Geometriefehler linke Seite:
Stirnplatte des Riegels: lamda2 > 1,4
Stützenflansch: lamda2 > 1,4
Weder im Handbuch noch online kann ich eine Erklärung finden.

Risposta:

I valori ausiliari λ1 e λ2 sono necessari per determinare le lunghezze libere di inflessione.

Mit diesen beiden Werten wird aus dem Bild 6.11 der EN 1993-1-8 ein α-Wert ermittelt, mithilfe dessen dann die effektiven Längen (bei nicht-kreisförmigen Fließlinien) der T-Stummelflansche berechnet werden.

Der maximale Wert für λ1 beträgt 0,9 und der maximale Wert für λ2 beträgt 1,4 → siehe Bild 6.11 der EN 1993-1-8.

Aus Ihrer Geometrie heraus ergibt sich jedoch bspw. für die Stirnplatte ein λ2 von > 1,4.

α kann jedoch nur mit dem maximalen Wert von 1,4 berechnet werden.

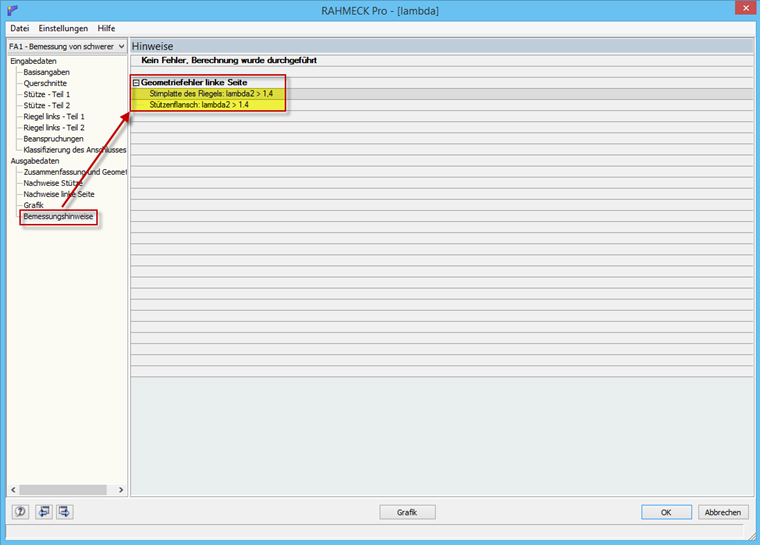

Errore di geometria Lambda
