Definition des Antwortspektrums

Gehen Sie im Dialog 'Lastfälle und Kombinationen' in das Register Antwortspektrum, um die Parameter des Antwortspektrums zu definieren.

Zuordnen des Antwortspektrums

Aktivieren Sie die X- und Y-Richtungen, um die Standard-Antwortspektren nach Eurocode 8 zuzuweisen. Das Diagramm unten stellt dann den Zusammenhang zwischen Beschleunigung und Zeit dar.

Die voreingestellte Maximalbeschleunigung von 1.67 m/s² ist recht hoch. Um die für den geografischen Standort des Modells gültigen Werte zu übernehmen, klicken Sie auf eine der Schaltflächen neben der Liste unter 'Antwortspektrum'. Es erscheint der Dialog 'Antwortspektrum bearbeiten'.

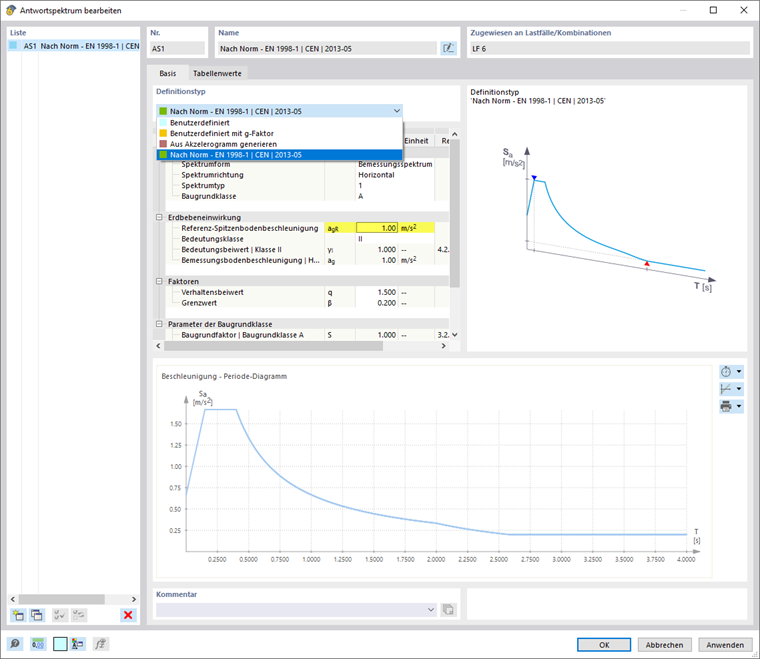

Parameter des Antwortspektrums

Die Liste 'Definitionstyp' enthält mehrere Möglichkeiten, wie das Antwortspektrum definiert werden kann. Stellen Sie sicher, dass die Option Nach Norm - EN 1998-1 eingestellt ist.

Die Referenz-Spitzenbodenbeschleunigung a_gR wird mit 1.00 m/s² angesetzt. Da das Modell in Bologna/Italien steht, empfehlen wir, stattdessen den für diesen Ort spezifischen Wert zu verwenden. Wenn Sie diesen nicht zur Hand haben, können Sie das von Dlubal Software bereitgestellte Tool verwenden. Öffnen Sie die Dlubal-Online-Dienste.

Es öffnet sich eine Karte, in der man die Schneelastzonen, Windzonen und Erdbebenzonen auswählen kann. Wählen Sie die Option Erdbeben (1).

Auswahl des Ortes in der Erdbebenzonenkarte

Geben Sie im Feld 'Ort eingeben' Bologna (2) ein und wählen Sie die Option Bologna Bologna, Emilia-Romagna, Italien in der Liste aus (3). Die Daten für diesen Ort werden eingelesen.

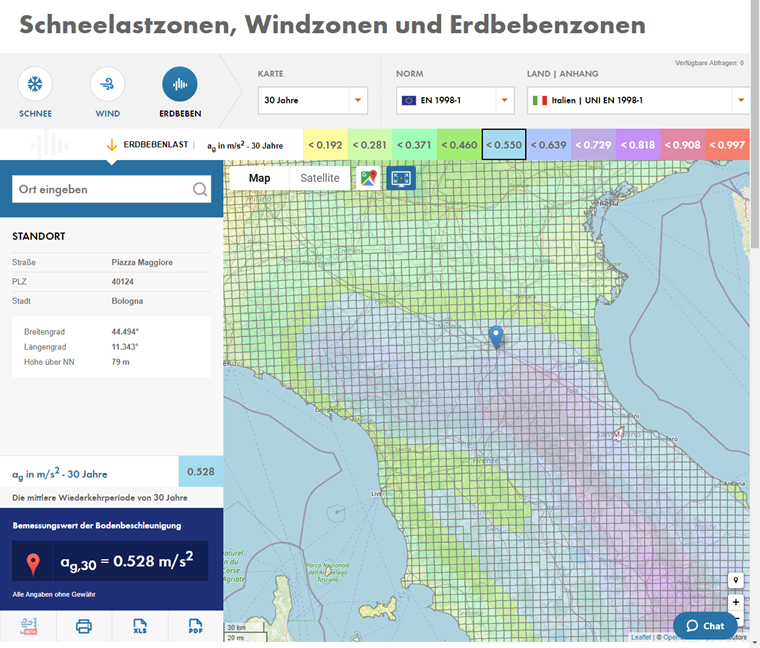

Bemessungswert der Bodenbeschleunigung für Bologna/Italien

Der Bemessungswert der Bodenbeschleunigung a_g,30 beträgt 0.528 m/s². Kopieren Sie diesen Wert und kehren Sie zum Dialog 'Antwortspektrum bearbeiten' zurück. Fügen Sie dort im Feld 'Referenz-Spitzenbodenbeschleunigung' den Wert 0.528 ein.

Definieren der Referenz-Spitzenbodenbeschleunigung

Wenn Sie die Änderung dann mit einem Klick in ein anderes Feld übernehmen, können Sie im Diagramm erkennen, dass die maximale Beschleunigung jetzt 0.88 m/s² beträgt.

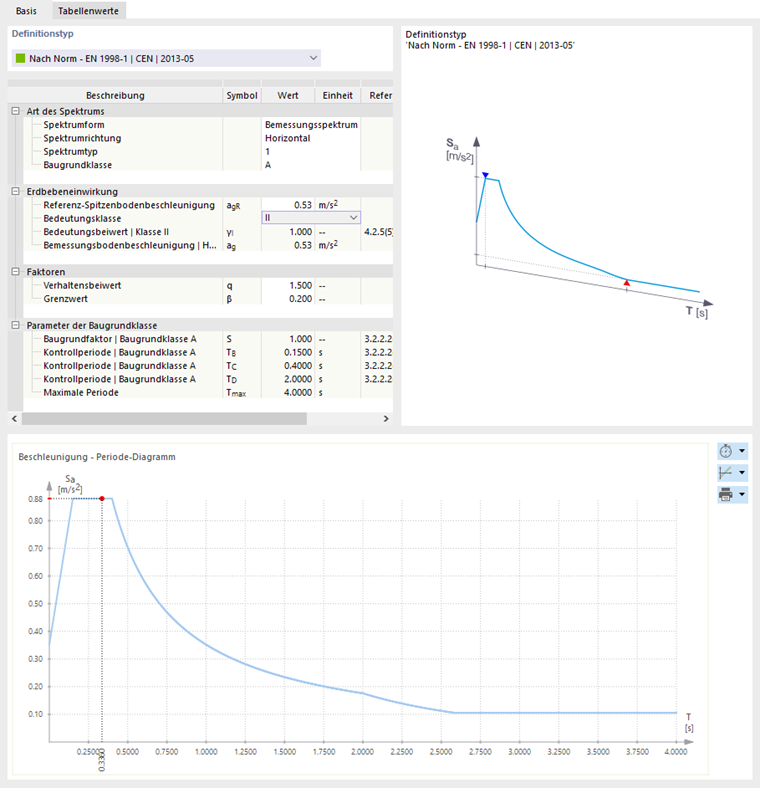

Modifiziertes Antwortspektrum

Sie können weitere Parameter in der Tabelle überprüfen, wie z.B. die Baugrundklasse oder die Bedeutungsklasse. Sie sollen jedoch für das Beispiel nicht verändert werden. Mit OK übernehmen Sie das modifizierte Spektrum und kehren zum Dialog 'Lastfälle und Kombinationen' zurück.
