定义反应谱

在'荷载工况和组合'对话框的反应谱选项卡中，可以定义反应谱的参数。

分配反应谱

激活X和Y方向后，可以根据欧洲规范 8 指定默认的反应谱。 下图显示了加速度和时间之间的关系。

默认的最大加速度1.67 m/s²是一个很大的值。 要应用对模型地理位置有效的值，请点击 '反应谱'列表旁边的按钮。 打开'编辑反应谱'对话框。

反应谱参数

在'定义类型'列表中包括了几种定义反应谱的方法。 请确保勾选按照按照规范 - EN 1998-1选项。

参照峰值地面加速度a_gR设为1.00 m/s² 。 由于模型位于意大利博洛尼亚，所以建议您将模型应用到该位置。 如果您手头没有，可以使用 Dlubal 软件提供的工具。 打开[Dlubal在线服务]。

打开相应分区图，可以在其中选择雪荷载、风荷载和地震荷载。 选择地震选项(1)。

在地震荷载图中选择位置

在'输入位置'框中，输入博洛尼亚(2)，然后从列表 (3) 中选择意大利博洛尼亚选项。 将读入该位置的数据。

博洛尼亚/意大利的地面加速度设计值

设计地面加速度a_g,30为0.528 m/s² 。 复制该值并返回'编辑反应谱'对话框。 将数值0.528粘贴到'参照峰值地面加速度'。

定义参考峰值地面加速度

当你点击其他复选框应用修改时，你会在图中看到最大加速度现在是 0.88 m/s² 。

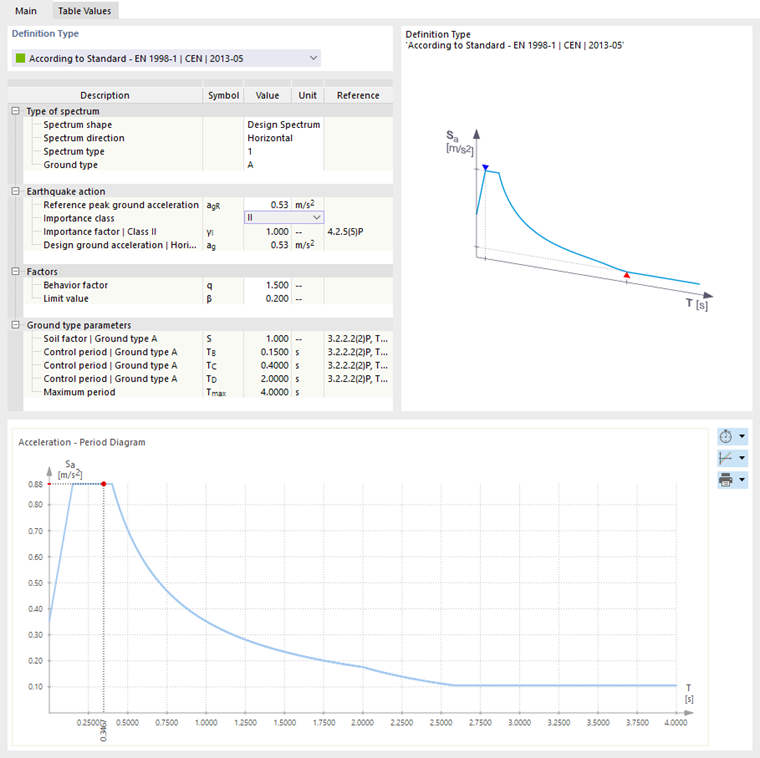

修正的反应谱

用户可以在该处查看表格中的一些其他参数，例如地面类型或重要性等级。 计算方法如下： 点击确定应用修改后的反应谱，并返回'荷载工况和组合'对话框。
