调整模态分析设置

修改默认设置

要调整模态分析的设置，请选择导航器 - 数据。 然后打开'荷载工况和组合'文件夹中的“模态分析设置”子条目（见章节 导航器中的项目 ）。 双击 mos1 - #4 | Lanczos 产品。

在'编辑模态分析设置'对话框中，打开列表，可以修改'确定振型数目的方法'。 选择自动，以达到有效的振型质量系数选项(1)。

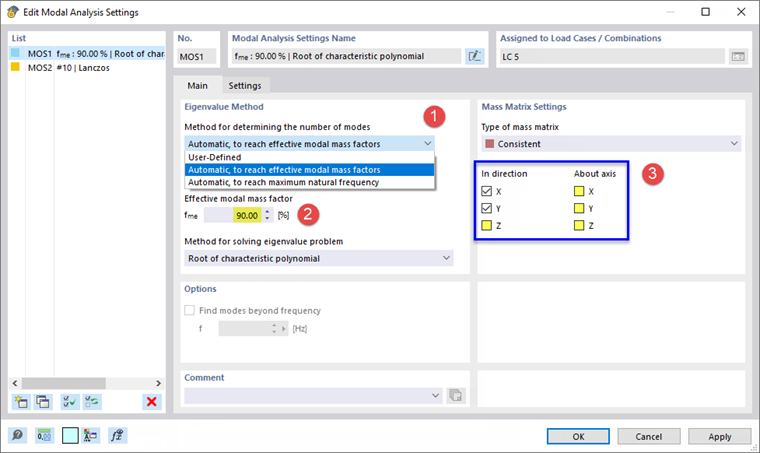

调整模态分析设置

确保在下面的对话框 (2) 中将'有效振型质量系数'设置为 90%。 程序将尽可能多地计算振型，达到每个方向上振型质量系数的 90%。

进行地震分析时，只考虑全局 X 和 Y 方向上的质量。 因此，请在'质量矩阵设置'区域中取消选择Z方向以及X 、 Y和Z旋转复选框(3)。

接下来选择设置子选项卡。 在'忽略质量'的部分中，选择用户自定义选项以禁用平台杆件： 它们的质量或多或少是无关紧要的，因为平台对全局质量矩阵几乎没有任何影响。

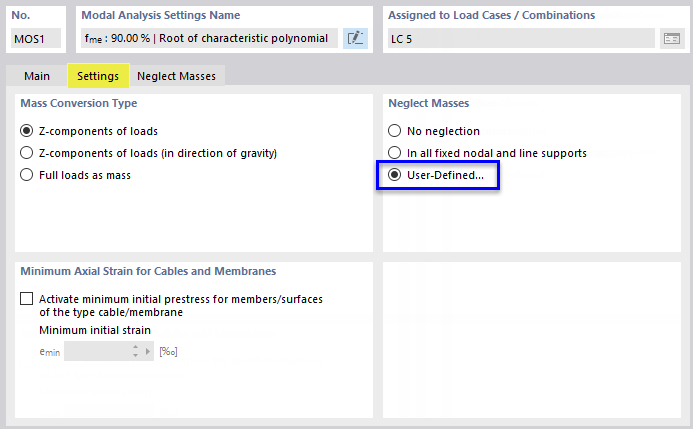

忽略质量的设置

选择添加的忽略质量选项卡。 在对象类型输入栏中点击鼠标，激活该单元格。 然后从列表中选择线选项。

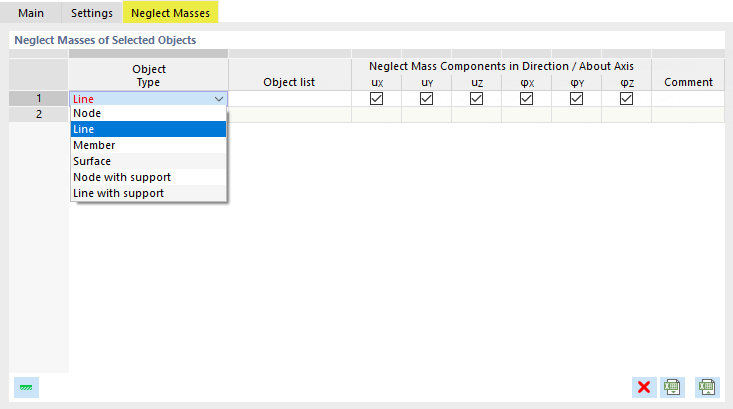

选择对象类型

点击右侧的对象列表框。 然后点击 点击对话框中的按钮（见#image046821忽略特定杆件]]的质量）在工作窗口中以图形方式选择线。

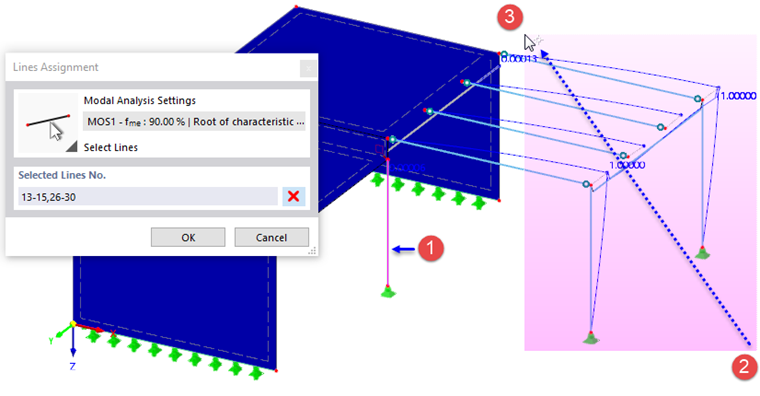

以图形方式选择杆件线

点击混凝土柱 (1) 然后从右 (2) 到左 (3) 绘制一个窗口来选择线13-15和26-30 。 当这些编号正确显示在'线分配'对话框中后，点击确定。

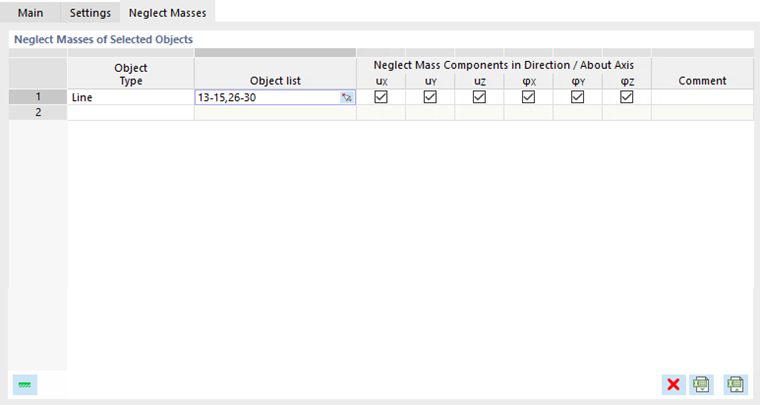

忽略特定杆件的质量

禁用平台杆件的线可以减少质量矩阵，从而缩短计算时间。

最后，点击确定关闭'编辑模态分析设置'对话框，并应用新参数。 当程序询问是否删除所有结果时，点击是。

计算荷载工况

注意在工具栏中的振型分析动力荷载工况 LC5已经被激活。 然后点击 按钮重新开始计算。

开始计算

现在确定所需振型数量的计算时间会稍微长一些。 分析完成后，您将在导航器列表中找到 32 种振型。 模型的最低自振频率现在与全局振型相关，而不是与局部相关。

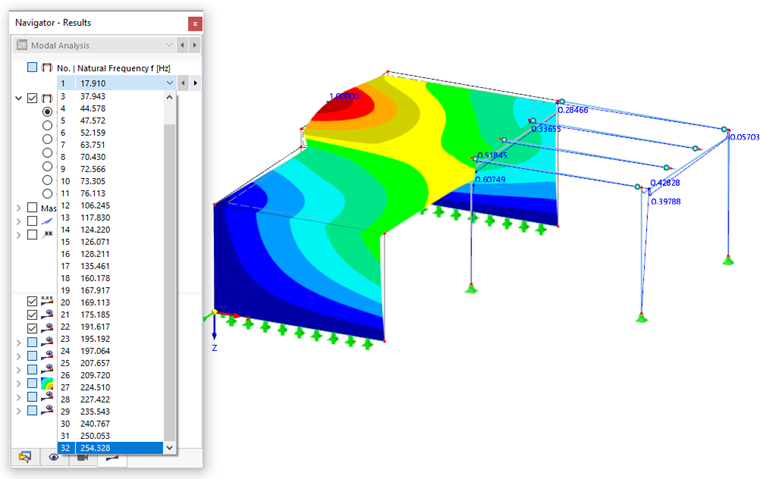

最低固有频率的振型和振型列表

当您再次检查振型有效质量的系数时，您会发现对于f_meX和f_meY这两个值的总和现在都大于 90%。 需要有 32 种振型才可以进行计算。

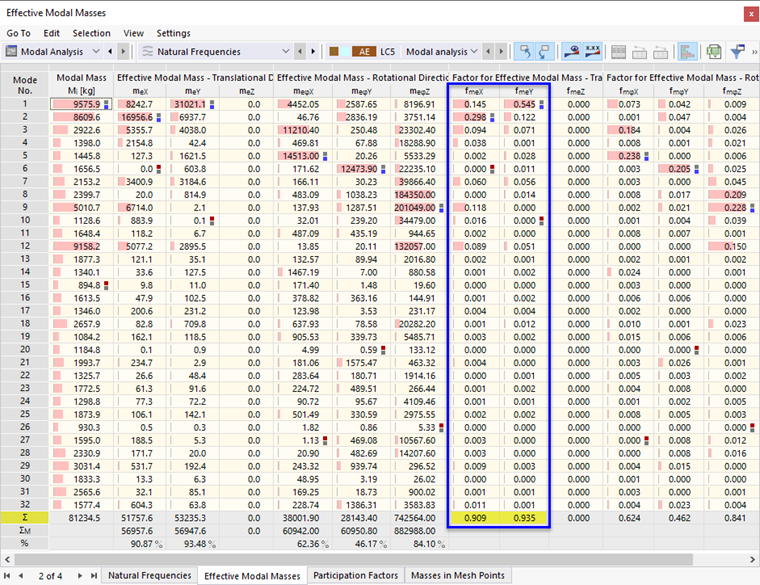

振型有效质量系数
