动力分析设置

在定义与动力分析相关的参数之前,您必须激活相应的模块。 通过模型的'基本数据'设置可以全局控制它们。 要打开该对话框,请点击文件菜单中的基本数据,或使用菜单中的 编辑基本数据 工具栏上的按钮。

激活动力分析

选择{ $}编辑模型 - 基本数据'对话框中的模块选项卡。

在'分析模块'部分中选择模态分析反应谱分析选项。 由此可以计算结构的自振频率和振型,以及进行地震分析。

信息

反应谱分析基于振型分析的结果。 因此,它不能被单独激活。

规范选择

在“规范 I”选项卡中,可以查看为动力分析预设的规范。

请确保将EN 1998设置为'动力分析'的标准组。 在'国家附录'列表中可以选择国家/地区设置。 该模型位于意大利,但是教学案例按照CEN的规范进行。

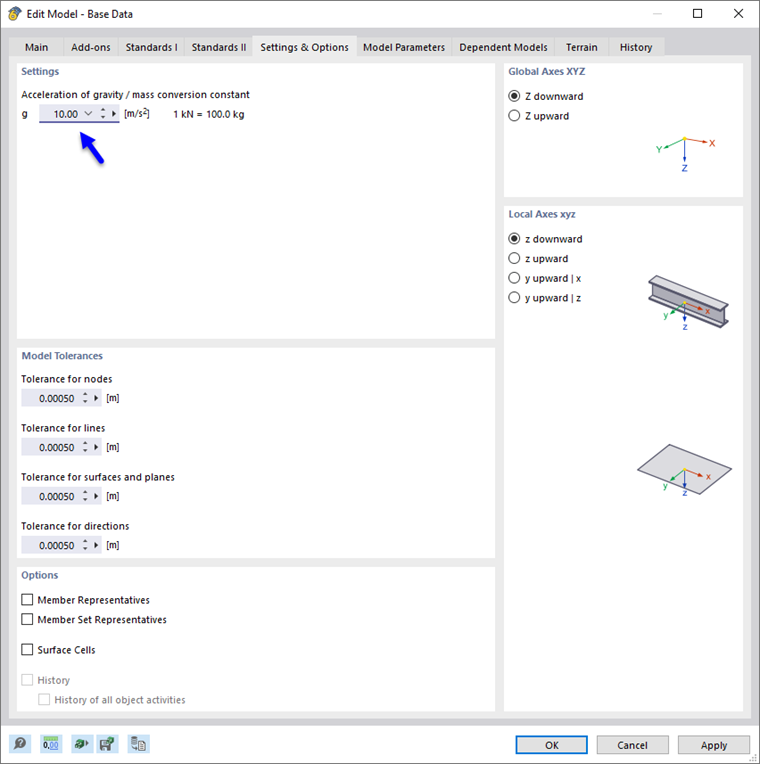

勾选标准重力

选择设置和选项选项卡,可以检查标准重力的设置。

重力加速度/质量转换常数' g ' g 预设为 10.00 m/s2 。 用户可以调整该值,以便将荷载转换为具有不同系数的质量。 请不要更改默认设置。

点击确定关闭“基本数据”对话框。 如果程序询问是否因为修改了参数而删除所有结果,那么点击

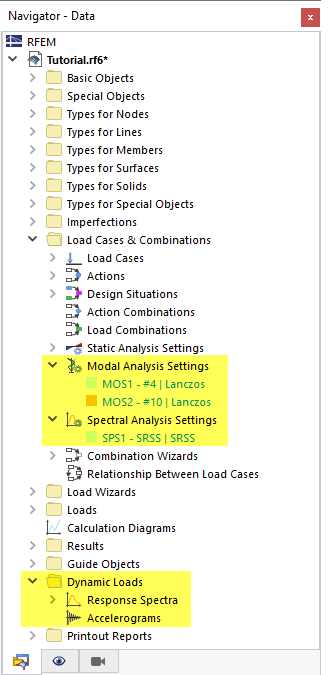

导航器

在导航器中添加了一个新文件夹: '动力荷载'。 它管理着反应谱和反应谱分析中使用的加速度时间曲线。 此外,在'荷载工况和组合'文件夹中增加了新的项目: '模态分析设置'和'反应谱分析设置'。 参数化的振型分析参数,反应谱分析的参数设置。
