Configuración del análisis dinámico

Antes de que pueda definir cualquier parámetro que sea relevante para los análisis dinámicos, tiene que activar los complementos correspondientes. Se controlan globalmente mediante la configuración de los 'Datos básicos' del modelo. Para abrir ese cuadro de diálogo, haga clic en Datos básicos en el menú Archivo o use el Editar datos generales botón en la barra de herramientas.

Activación del análisis dinámico

Seleccione la pestaña Complementos del cuadro de diálogo 'Editar modelo. Datos básicos'.

En el área 'Complementos de análisis', seleccione las opciones Análisis modal y Análisis del espectro de respuesta. Al hacerlo, se habilita la determinación de las frecuencias naturales y las deformadas del modo, así como el análisis sísmico.

Información

El análisis del espectro de respuesta se basa en los resultados del análisis modal. Por lo tanto, no se puede activar de forma independiente.

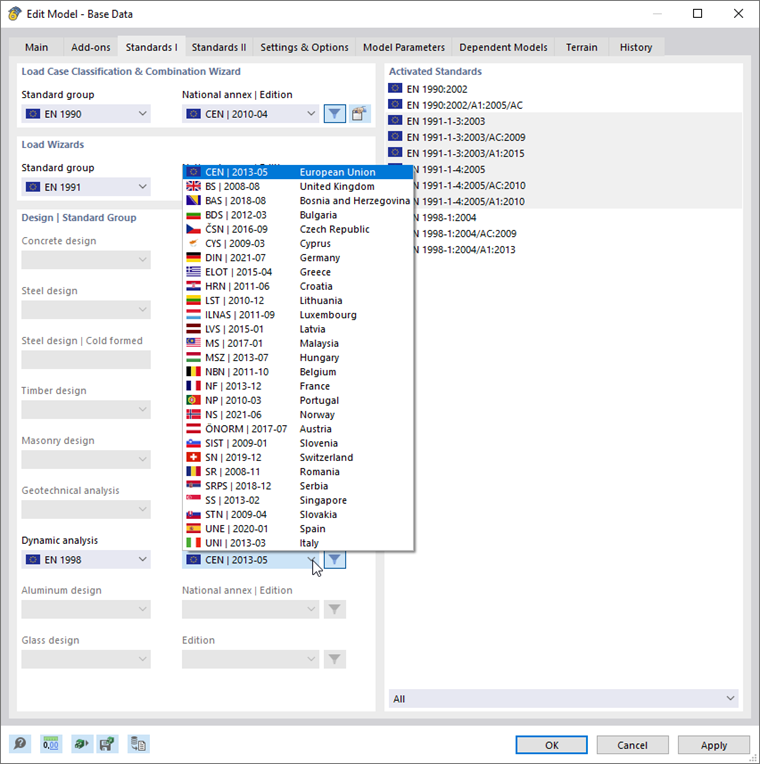

Selección de la norma

Vaya a la pestaña Normas I para comprobar la norma que está preestablecida para el análisis dinámico.

Asegúrese de que EN 1998 esté establecido como grupo de normas para el 'Análisis dinámico'. La lista 'Anejo Nacional' proporciona una selección de configuración de países. Aunque el modelo se encuentra en Italia, en este tutorial se van a aplicar las recomendaciones universales del Comité Europeo de Normalización CEN.

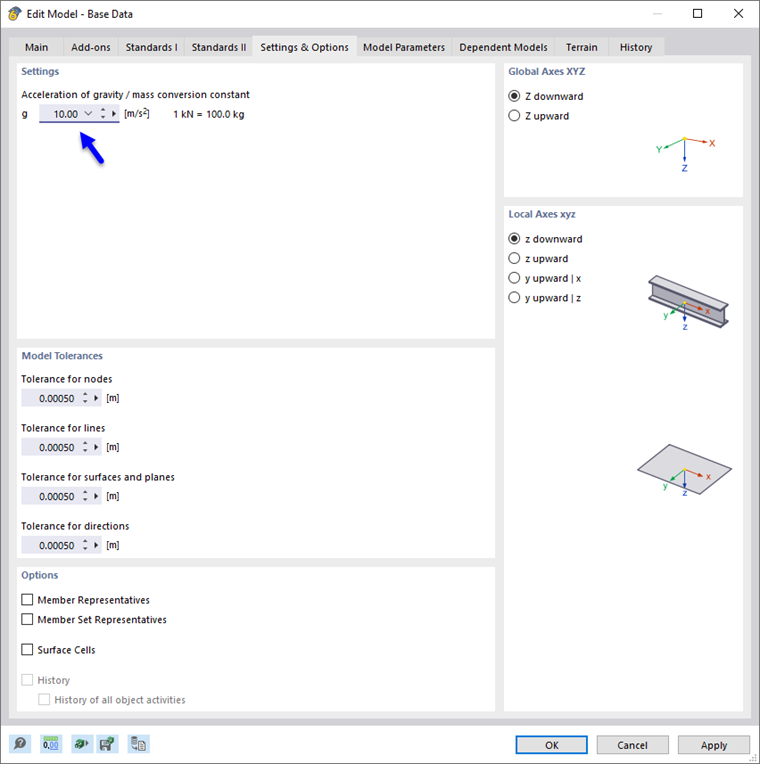

Comprobación de la gravedad estándar

Seleccione la pestaña Configuración y opciones al lado para comprobar la configuración de la gravedad estándar.

La 'Constante de conversión de la aceleración gravitatoria/masa' g está preestablecida como 10.00 m/s2. Es posible ajustar el valor para que las cargas se conviertan en masas con un factor diferente. Sin embargo, no cambie la configuración predeterminada.

Haga clic en Aceptar para cerrar el cuadro de diálogo 'Datos básicos'. Si el programa le pregunta si se deben eliminar todos los resultados debido a los parámetros modificados, haga clic en .

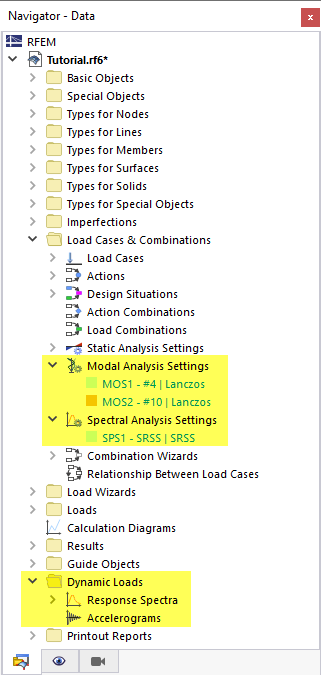

Navegador

En el navegador, se ha agregado una nueva carpeta: 'Cargas dinámicas'. Gestiona los espectros de respuesta y los acelerogramas utilizados para el análisis del espectro de respuesta. Además, hay nuevos elementos en la carpeta 'Casos de carga y combinaciones': 'Configuración del análisis modal' y 'Configuración del análisis espectral'. Controlan los parámetros del análisis modal y del análisis del espectro de respuesta.
