En el cuadro de diálogo 'Casos de carga y combinaciones', vaya a la pestaña Espectro de respuesta para definir los parámetros del espectro de respuesta.

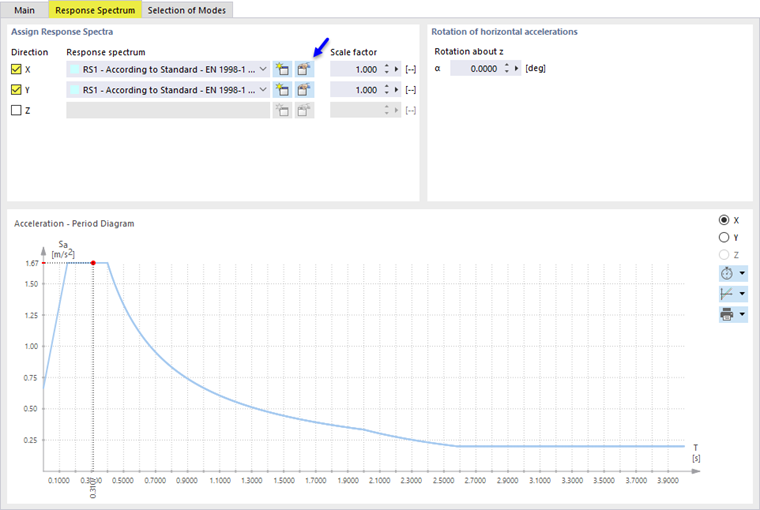

Active las direcciones X e Y para asignar los espectros de respuesta predeterminados según el Eurocódigo 8. El siguiente diagrama mostrará la relación entre la aceleración y el tiempo.
La aceleración máxima predeterminada de 1.67 m/s2 es bastante alta. Para aplicar los valores válidos para la ubicación geográfica del modelo, haga clic en uno de los botones junto a la lista 'Espectro de respuesta'. Se abre el cuadro de diálogo 'Editar espectro de respuesta'.

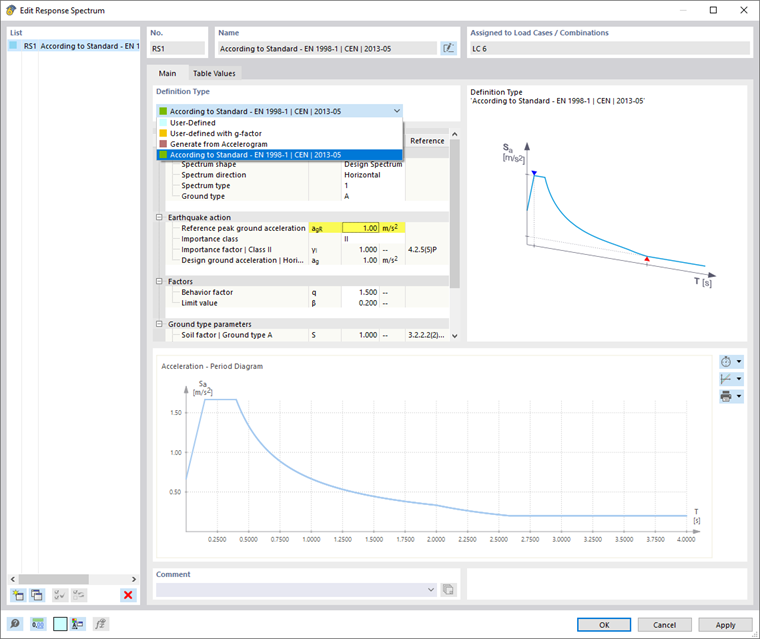

La lista 'Tipo de definición' incluye varias posibilidades para definir el espectro de respuesta. Asegúrese de que la opción Según la norma - EN 1998-1 esté establecida.
La aceleración pico de referencia en suelo agR se establece en 1.00 m/s2. Como el modelo está situado en Bolonia/Italia, se recomienda aplicar el valor específico para esa ubicación. Si no lo tiene a mano, puede usar la herramienta que proporciona Dlubal Software. Abra los los servicios en línea de Dlubal.

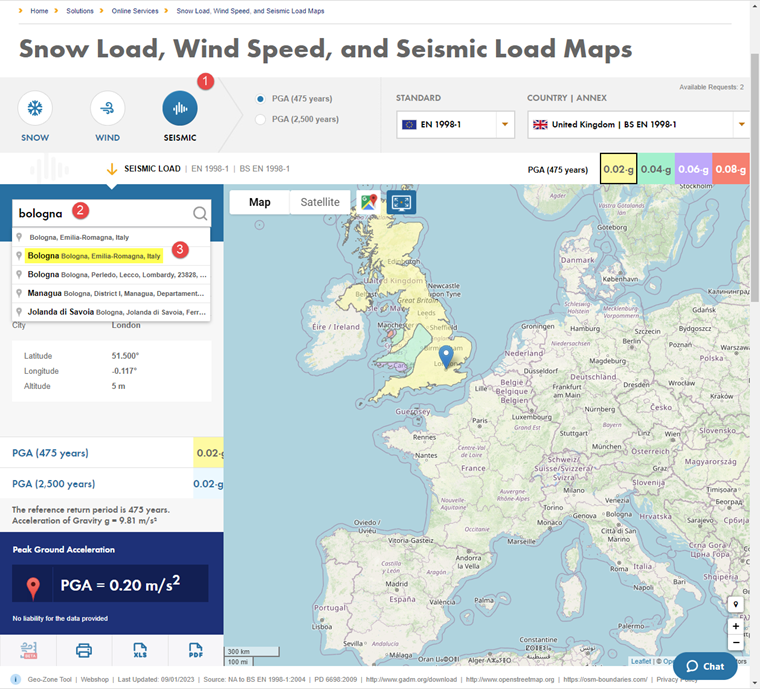

Se abre un mapa donde puede seleccionar las cargas de nieve, la velocidad del viento y las cargas sísmicas. Seleccione la opción (1) Sísmica.
En el cuadro 'Introducir una ubicación', escriba Bolonia (2) y seleccione la opción Bolonia Bolonia, Emilia-Romaña, Italia de la lista (3). Se leen los datos para esta ubicación.

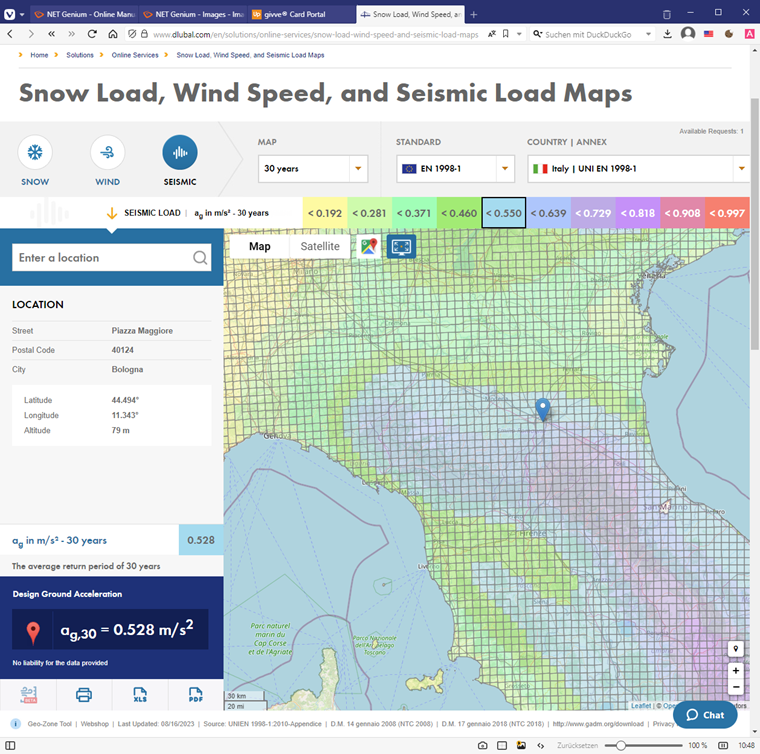

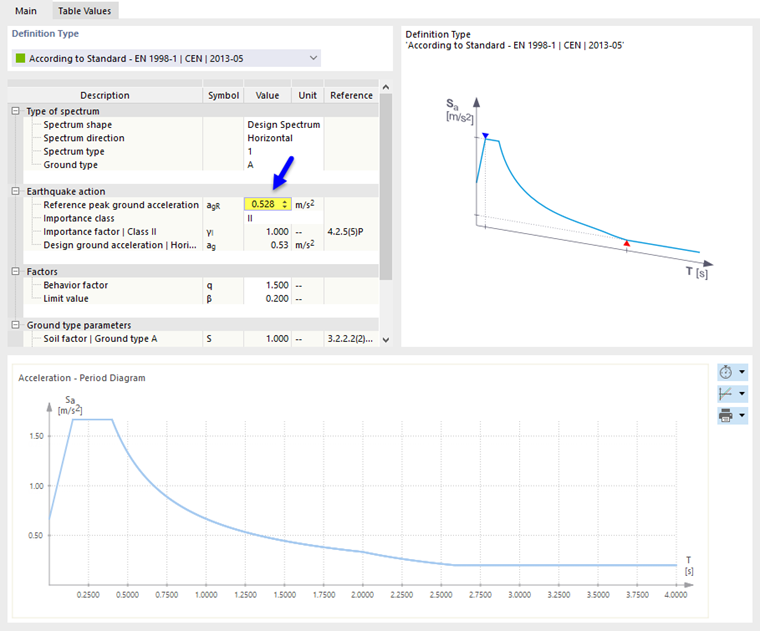

El valor de cálculo de la aceleración del suelo ag,30 es 0.528 m/s2. Copie ese valor y vuelva al cuadro de diálogo 'Editar espectro de respuesta'. Pegue el valor de 0.528 en el cuadro 'Aceleración pico de referencia en suelo.

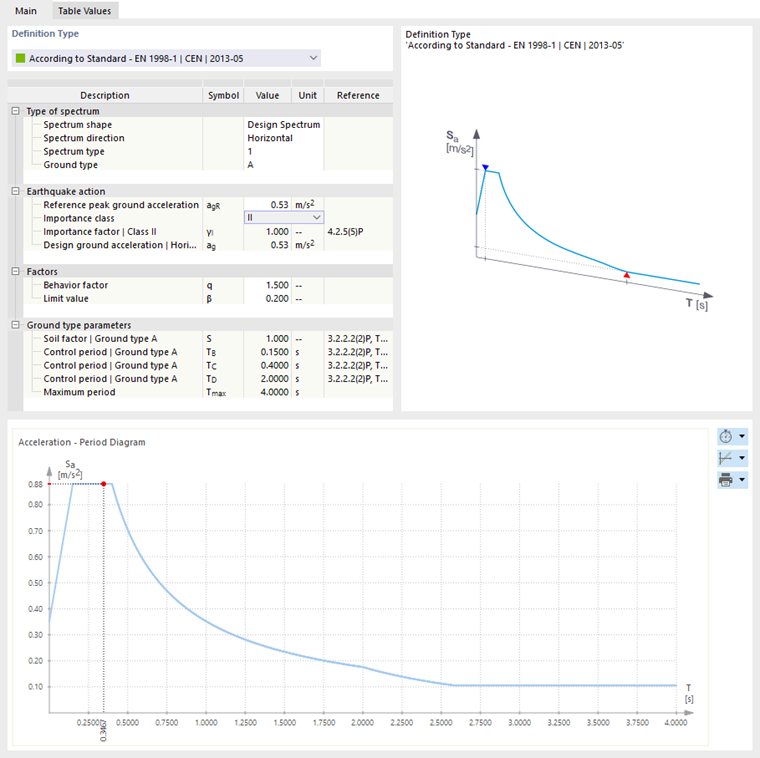

Cuando haga clic en otro cuadro al lado para aplicar la modificación, verá en el diagrama que la aceleración máxima ahora es de 0.88 m/s2.
Puede comprobar algunos otros parámetros en la tabla, como el tipo de suelo de cimentación o la clase de importancia. Sin embargo, no se deben modificar para el ejemplo. Haga clic en Aceptar para aplicar el espectro modificado y volver al cuadro de diálogo 'Casos de carga y combinaciones'.
