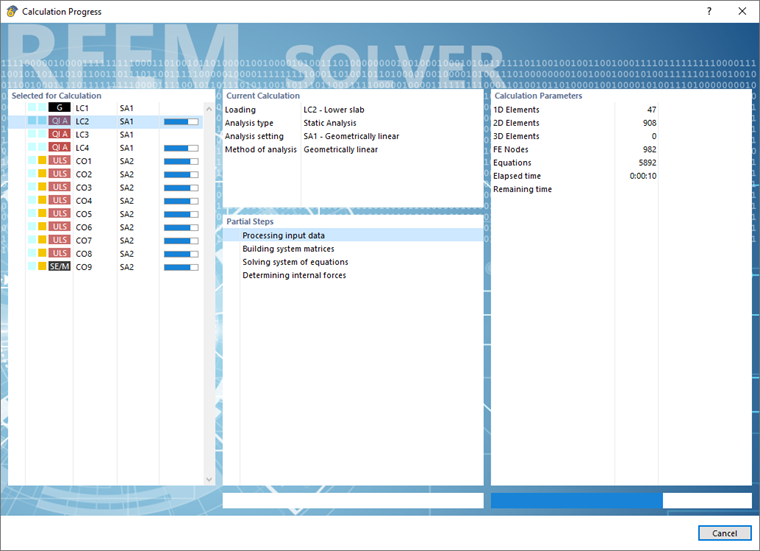

Haga clic en el botón Calcular todo en el cuadro de diálogo 'Casos de carga y combinaciones'. El programa calcula entonces todos los casos de carga y combinaciones de carga.

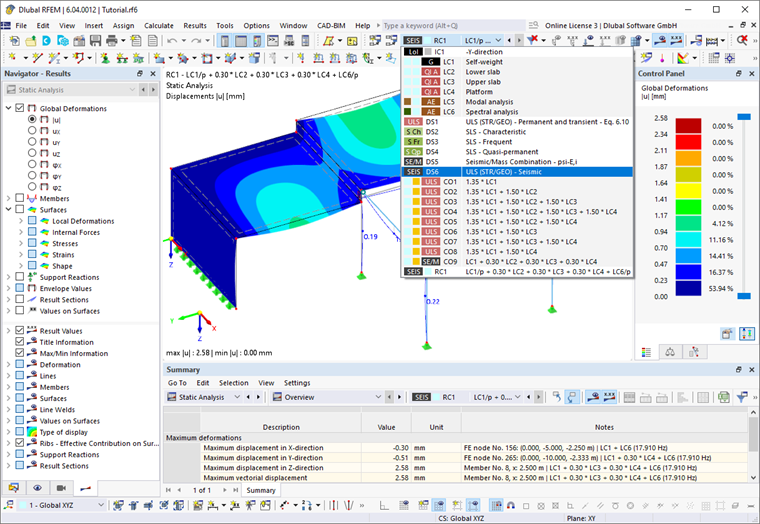

Al final del cálculo, los resultados de la combinación de resultados se determinan automáticamente. Utilice la lista de la barra de herramientas para seleccionar el caso de carga, combinación o situación de proyecto cuyos resultados desee ver.
Defina la situación de proyecto sísmica SP6.

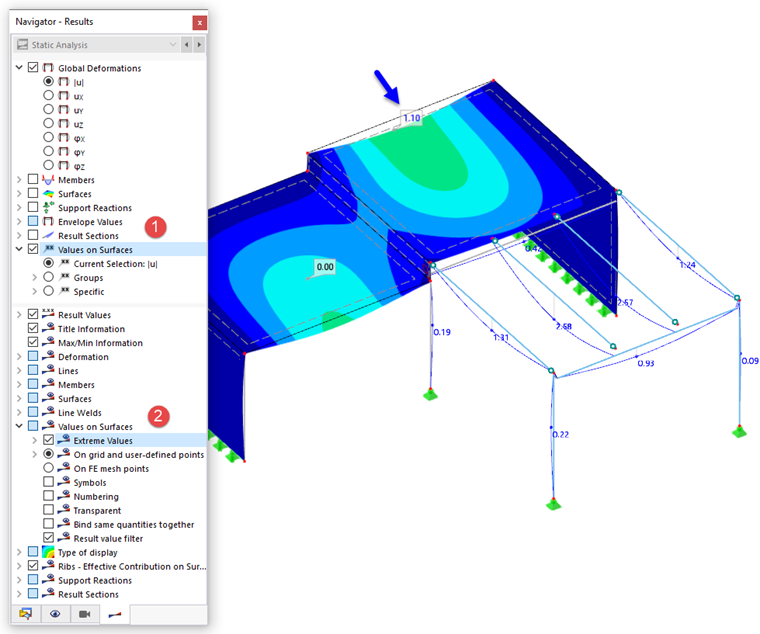

Las deformaciones de las vigas de la plataforma son de aproximadamente 2.6 mm (aunque no son relevantes para el análisis sísmico), mientras que la deformación máxima de todas las superficies es de 1.1 mm. Para mostrar ese valor en el modelo, seleccione la opción Valores en superficies en la parte superior del navegador (1). Luego active los Valores extremos en su parte inferior (2).

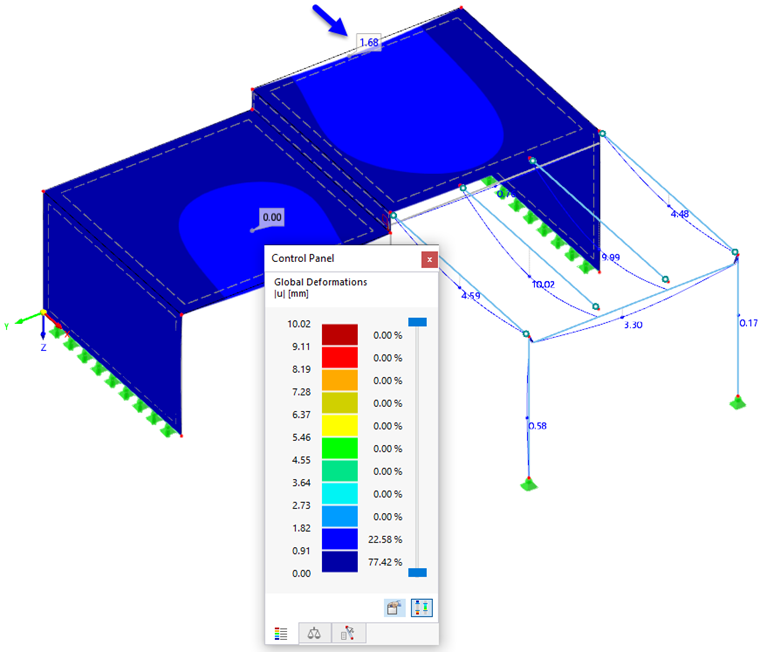

Seleccione la situación de proyecto del ELU "ordinaria" SP1 a continuación para comparar las deformaciones.
Las vigas de la plataforma muestran deformaciones de 10 mm; el máximo total de las superficies es de aproximadamente 1.7 mm. Ambos valores son significativamente mayores que los de la situación de proyecto sísmica. Esto significa que el modelo no es principalmente propenso a acciones sísmicas. Más bien, surgen fuerzas relativamente pequeñas del análisis sísmico. Esto sugiere la conclusión de que los terremotos no son relevantes para el cálculo.
