Evaluación de resultados

Puede controlar en el Navegador - Resultados qué resultados se muestran en el modelo. De forma predeterminada, se establecen las deformadas del modo |u| del primer modo normal (consulte la imagen Deformada del modo de la frecuencia natural más baja ).

Frecuencias naturales

La lista Núm. | Frecuencia natural f [Hz] incluye los 32 modos que se requieren para superar las sumas límite en un 90 % para los factores de masas modales. Al hacer clic en el y junto a la lista, puede navegar a través de las frecuencias naturales del modelo. También puede seleccionar un modo específico directamente al abrir la lista.

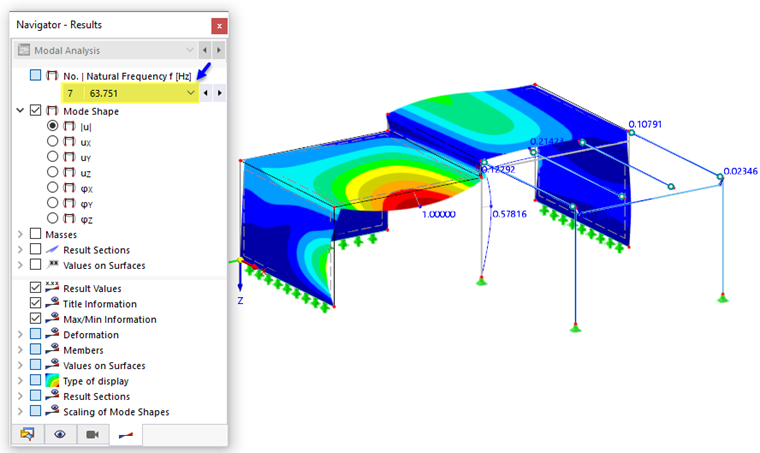

Deformada del modo relacionada con la séptima frecuencia natural

Haga clic en el en la barra de herramientas para mostrar las deformadas del modo como una representación animada.

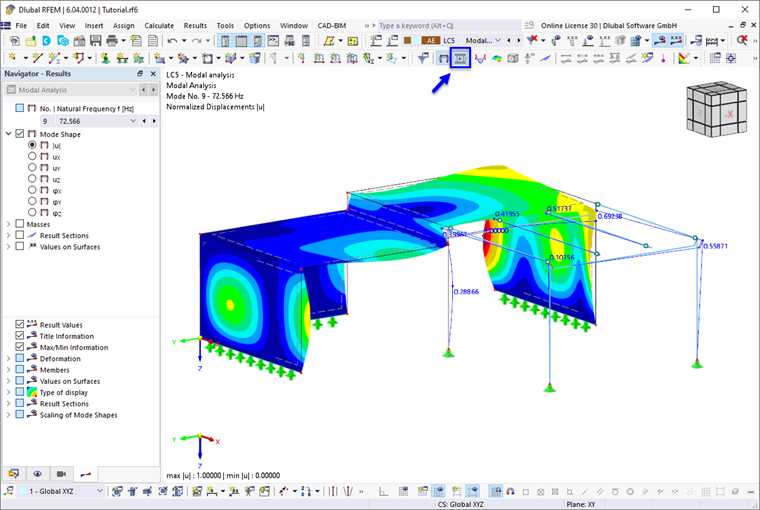

Visualización de la deformada del modo como animación

Presione la tecla de nuevo para detener la animación.

Deformadas del modo

Cada frecuencia del modelo tiene una deformada del modo correspondiente. Aunque esos vectores de la deformada del modo tienen la apariencia de las deformaciones resultantes de un análisis estructural, no representan "deformaciones" en sentido propio. Por el contrario, los desplazamientos y giros tienen una escala con un valor máximo de 1 y son adimensionales. Por lo tanto, se denominan 'Desplazamientos normalizados' y 'Giros normalizados' en los encabezados de la tabla (consulte la imagen Resultados de la deformada del modo normalizado por nudo).

Puede mostrar cada componente de forma traslacional y rotacional seleccionando una de las opciones en la categoría 'Deformada del modo' del navegador. Seleccione la componente u_Z, por ejemplo.

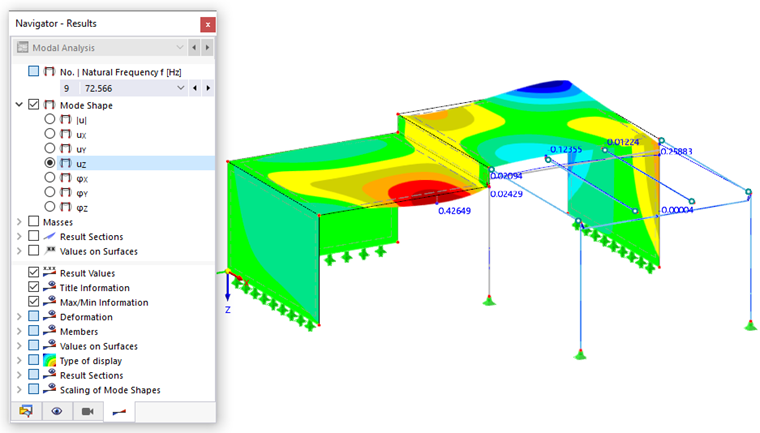

Visualización de la componente de deformada del modo uZ

Cuando haya probado algunas de las otras opciones, establezca los resultados |u| a escala de nuevo. Si desea cambiar la escala de los resultados máximos a un máximo diferente, puede aplicar una de las opciones específicas disponibles en la parte inferior del navegador. They are explained in the Online Manual.

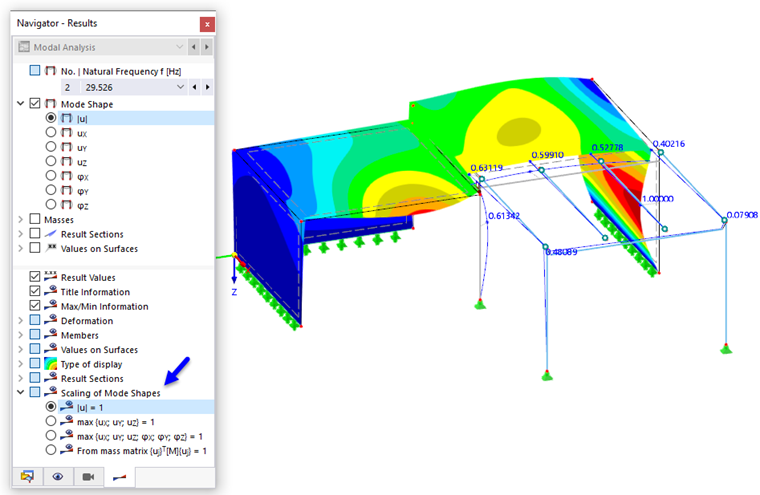

Opciones de escala para las deformadas del modo

Masas modales eficaces

Como ya ha notado, la tabla Masas modales eficaces proporciona información importante al decidir el número de modos requeridos (consulte la imagen Factores para masas modales eficaces ). Las masas modales eficaces describen cuánta masa se activa en cada dirección por cada frecuencia natural.

Masas en puntos de malla

Puede comprobar las masas que se han tenido en cuenta para el análisis modal. Para ello, seleccione la tabla Masas en puntos de malla.

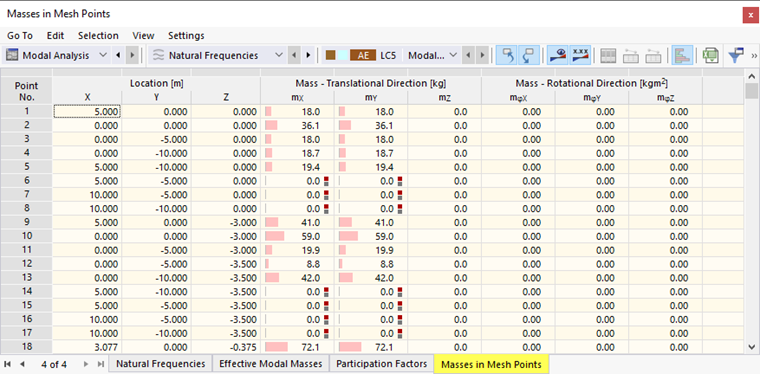

Comprobación de masas en puntos de malla

Las masas resultan de las cargas contenidas en la Combinación de cargas CO9 . Solo son eficaces en las direcciones X e Y como se especifica en el cuadro de diálogo Configuración del análisis modal . Al final de la tabla, se muestran las sumas para cada dirección.

Para mostrar las masas gráficamente en los nudos de EF del modelo, seleccione la casilla Masas en el 'Navegador - Resultados'. Las masas m_X que actúan en la dirección X se establecen de forma predeterminada.

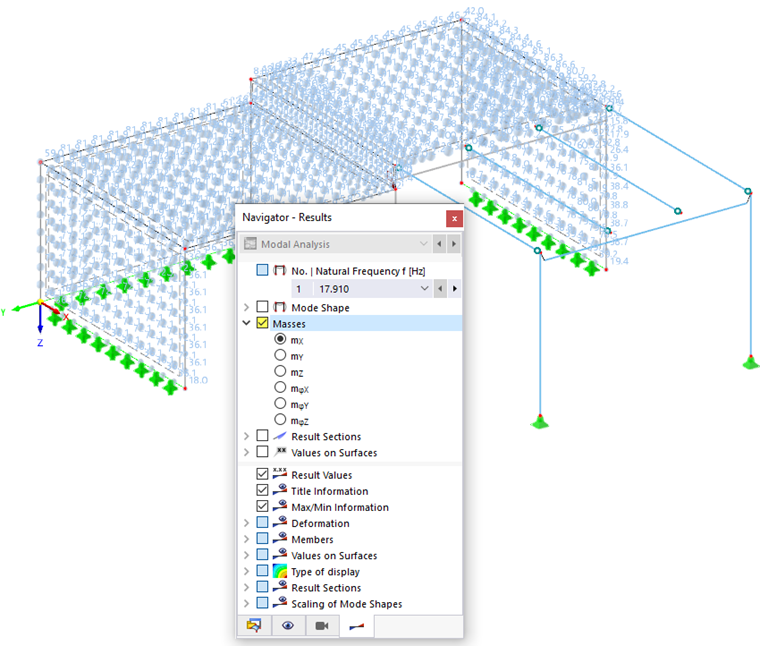

Masas en puntos de malla que actúan en dirección X

La masa aplicada a cada nudo de malla se representa mediante una bola cuyo tamaño se modifica con la escala al valor máximo. Nuevamente, solo son relevantes las opciones m_X y m_Y. Las barras no tienen bolas de masa porque sus masas no se tuvieron en cuenta para el análisis modal (consulte la imagen Omisión de masas para barras específicas ).

Resultados numéricos de las deformadas del modo

Los valores de todas las deformadas del modo se ordenan en las tablas correspondientes. Puede seleccionarlos de las subcategorías disponibles para el 'Análisis modal'.

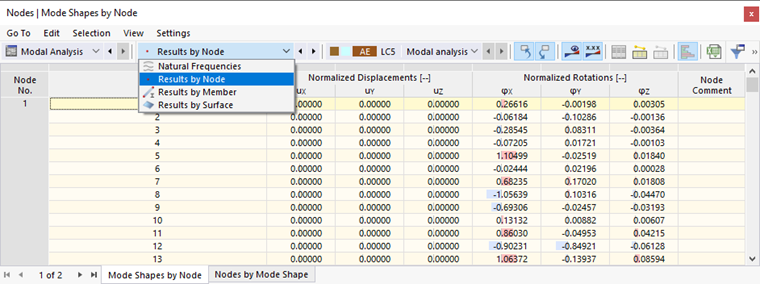

Resultados de la deformada del modo normalizada por nudo

Los desplazamientos y giros normalizados de los nudos, barras o superficies se incluyen en una lista por número de objeto o deformada del modo.

Finalmente, guarde los resultados del análisis modal haciendo clic en el botón en la barra de herramientas.
