Creación de un caso de carga del análisis del espectro de respuesta

Para crear un nuevo caso de carga para el análisis espectral, haga clic en el botón en la barra de herramientas.

Creación de un nuevo caso de carga

Se abre el cuadro de diálogo 'Casos de carga y combinaciones' donde se establece el nuevo CC6. Introduzca Análisis espectral en el área 'Nombre del caso de carga' (1).

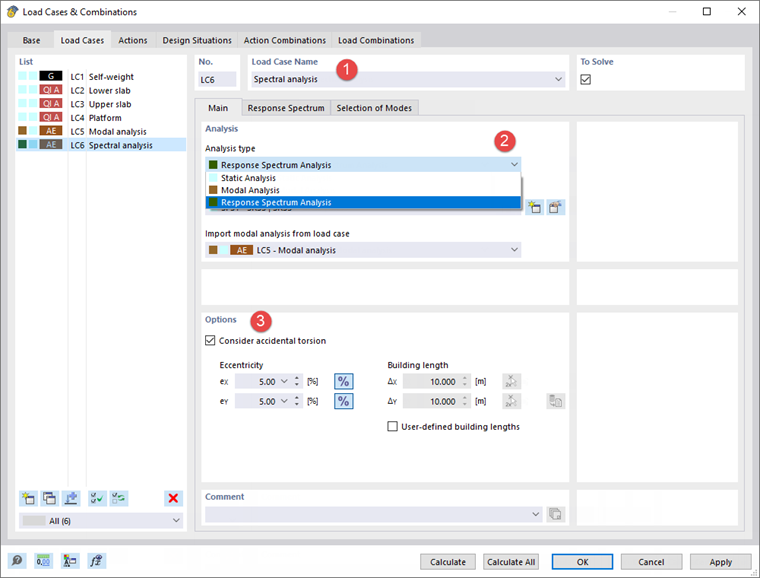

Creación de un caso de carga del análisis espectral

Seleccione la opción Análisis del espectro de respuesta de la lista 'Tipo de análisis' (2). Esta configuración controla que se aplique un análisis espectral al nuevo caso de carga. En el cuadro 'Importar análisis modal del caso de carga' a continuación, el caso de carga 'CC5 - Análisis modal' se establece automáticamente. El cálculo sísmico se basará en sus deformadas del modo.

En el área 'Opciones', active la casilla Considerar torsión accidental (3). Esto considerará las incertidumbres en la ubicación de las masas y en la variación espacial del movimiento sísmico como se especifica en EN 1998-1 [1] 4.3.2 y 4.3.3.3.3. La 'Excentricidad' e_X o e_Y define cuánto se desplaza el centro calculado de la masa de la planta desde su posición nominal. De forma predeterminada, las excentricidades se establecen cada una en un 5 % de las dimensiones del modelo.
