Anlegen eines Antwortspektrenverfahren-Lastfalls

Um einen neuen Lastfall für die Spektralanalyse anzulegen, klicken Sie auf die Schaltfläche in der Symbolleiste.

Anlegen eines neuen Lastfalls

Es öffnet sich der Dialog 'Lastfälle und Kombinationen', in dem der neue LF6 eingestellt ist. Geben Sie Spektralanalyse im Bereich 'Name des Lastfalls' ein (1).

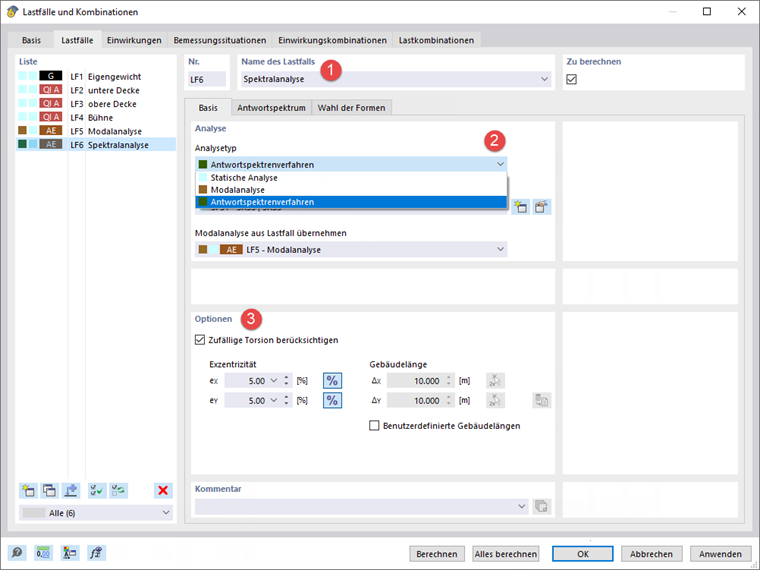

Anlegen des Spektralanalyse-Lastfalls

Wählen Sie in der Liste 'Analysetyp' die Option Antwortspektrenverfahren (2). Diese Einstellung steuert, dass der neue Lastfall einer Spektralanalyse unterzogen wird. Im Feld 'Modalanalyse aus Lastfall übernehmen' wird automatisch der Lastfall 'LF5 - Modalanalyse' eingestellt. Die Erdbebenbemessung erfolgt auf Grundlage seiner Eigenformen.

Aktivieren Sie im Bereich 'Optionen' das Kontrollfeld Zufällige Torsion berücksichtigen (3). Dadurch werden Unsicherheiten in der Lage der Massen und in der räumlichen Veränderlichkeit der Erdbebenbewegung berücksichtigt, wie in EN 1998-1 [1] 4.3.2 und 4.3.3.3.3 festgelegt. Die 'Exzentrizität' e_X bzw. e_Y legt fest, wie weit der berechnete Mittelpunkt der Geschossmasse von seiner Nennlage verschoben wird. Standardmäßig sind die Exzentrizitäten jeweils auf 5% der Modellabmessungen eingestellt.
