Ausdruckprotokoll

Die Daten der dynamischen Analyse können dem Ausdruckprotokoll beigefügt werden, das in Teil 1 erstellt wurde. Um dieses Dokument zu öffnen, wählen Sie den Eintrag 1 in der Kategorie Ausdruckprotokolle im 'Navigator - Daten' mit einem Doppelklick aus.

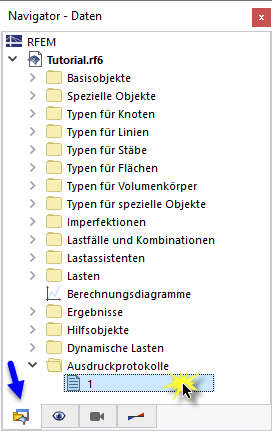

Öffnen des Ausdruckprotokolls

Kapitel 9 und 10 des Ausdruckprotokolls enthalten die Standarddaten der dynamischen Analyse.

Ergebnisse der Modalanalyse und Spektralanalyse im Ausdruckprotokoll

Inhalt anpassen

Um ein Kapitel hinzuzufügen oder zu entfernen, können Sie wie in Teil 1 beschrieben den 'Ausdruckprotokoll-Manager' verwenden. Öffnen Sie diesen Dialog mit einem Klick auf die Schaltfläche in der Ausdruckprotokoll-Symbolleiste (zweite von rechts). Alternativ wählen Sie im Menü Bearbeiten die Option Ausdruckprotokoll bearbeiten.

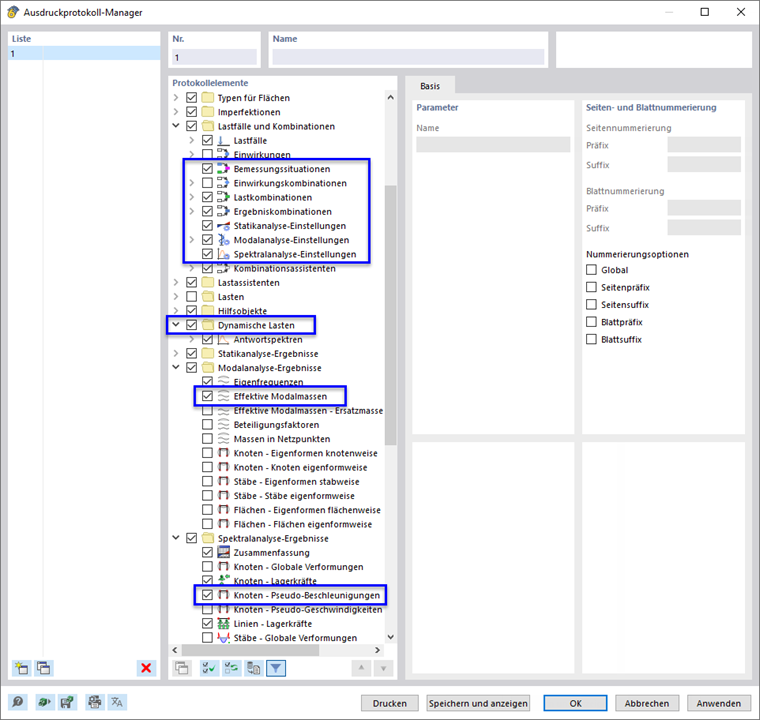

Einfügen von Daten aus dynamischen Analysen in das Ausdruckprotokoll

Im Bereich 'Protokollelemente' sind die folgenden Kontrollkästchen zu aktivieren, um die entsprechenden Kapitel hinzuzufügen:

• Kategorie 'Lastfälle und Kombinationen': Bemessungssituationen, Lastkombinationen, Ergebniskombinationen, Modalanalyse-Einstellungen und Spektralanalyse-Einstellungen
• Kategorie Dynamische Lasten
• Kategorie 'Modalanalyse-Ergebnisse': Effektive Modalmassen
• Kategorie 'Spektralanalyse-Ergebnisse': Knoten - Pseudo-Beschleunigungen

Klicken Sie auf Speichern und anzeigen, um den 'Ausdruckprotokoll-Manager' zu schließen und das Ausdruckprotokoll zu aktualisieren.

Ausdruckprotokoll mit zusätzlichen Kapiteln

Sie werden feststellen, dass das Ausdruckprotokoll mittlerweile recht umfangreich ist. Dies liegt vor allem an den detaillierten Teilergebnissen der Spektralanalyse. Es empfiehlt sich, die Dokumentation zu reduzieren, indem nur die Ergebnisse der Umhüllenden der skalierten Summen beigefügt werden.

Öffnen des Kontextmenüs zum Ausblenden von Teilergebnissen

Klicken Sie zum Beispiel im Navigator den Eintrag 11.4 Linien - Lagerkräfte mit der rechten Maustaste an. Über Bearbeiten im Kontextmenü können Sie wieder den 'Ausdruckprotokoll-Manager' öffnen.

Aktivieren des Teilergebnisfilters für Druckdaten

Aktivieren Sie im Bereich 'Optionen' den 'Teilergebnisfilter'. Wählen Sie dann den Reiter Spektralanalyse-Teilergebnisse, der hinzugefügt wurde.

Auswahl der Ergebnisse der Umhüllenden der skalierten Summen

Doppelklicken Sie auf das Element Umhüllende der skalierten Summen in der Liste 'Auswählen', um es in die Spalte 'Ausgewählt' zu übertragen (alternativ können Sie es selektieren und die Schaltfläche verwenden).

Bei allen anderen Spektralanalyse-Ergebnissen können Sie analog verfahren. Für das Einführungsbeispiel wird dies jedoch nicht getan. Klicken Sie auf Speichern und anzeigen, um die neue Einstellung zu übernehmen. Die Anzahl der Seiten reduziert sich erheblich.

Grafiken ausdrucken

Um eine Grafik in das Ausdruckprotokoll einzufügen, minimieren Sie das Vorschaufenster mit der Schaltfläche in der Titelleiste des 'Ausdruckprotokoll'-Dialogs. Der RFEM-Arbeitsbereich erscheint wieder mit den globalen Verformungen, die sich für die GZT-Bemessungssituation BS1 ergeben (siehe Bild Verformungen ).

Öffnen Sie in der Symbolleiste die Liste der Lastfälle und selektieren Sie LF5 Modalanalyse. Um die Eigenformen anzuzeigen (anstelle der zuletzt eingestellten Massen), wählen Sie die Option Eigenform im 'Navigator - Ergebnisse'.

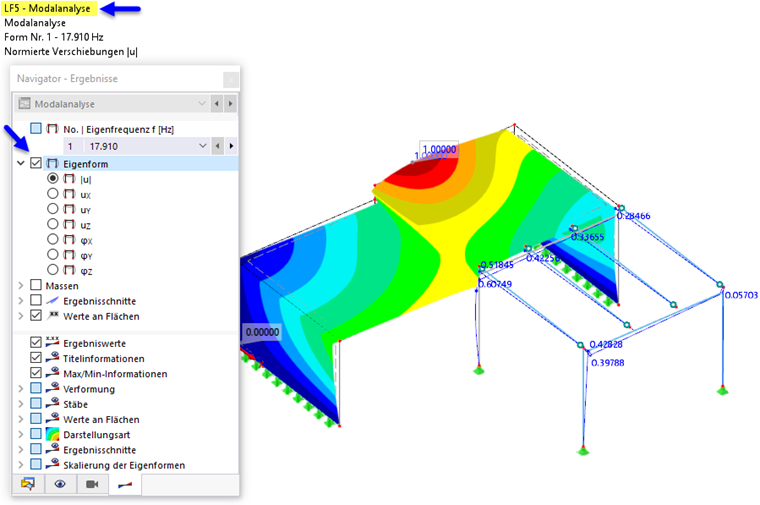

Eigenform der niedrigsten Eigenfrequenz

Es wird die Eigenform bezogen auf die niedrigste Eigenfrequenz angezeigt. Drehen und zoomen Sie das Modell, um eine gute Ansicht zu erhalten. Um dieses Bild zu drucken, klicken Sie auf die Schaltfläche neben der Schaltfläche in der Symbolleiste. Eine Liste mit Druckoptionen wird geöffnet.

Druckoptionen

Klicken Sie auf In das Ausdruckprotokoll. Die Bildvorschau mit Optionen zur Anpassung des Layouts wird angezeigt.

Anpassen der Einstellungen in der Vorschau

Wählen Sie im Abschnitt 'Grafikbilder' die Anordnung Fensterfüllend. Mit OK wird das Bild in das Ausdruckprotokoll eingefügt.

Stellen Sie als nächstes den Lastfall LF6 Spektralanalyse ein. Es werden die Verformungen aus den Ergebnissen des Antwortspektrenverfahrens angezeigt. Stellen Sie die Umhüllende der skalierte Summen der Ergebnisse in der Liste ein (siehe Bild Ergebnisse für jede Eigenform und Richtung verfügbar ).

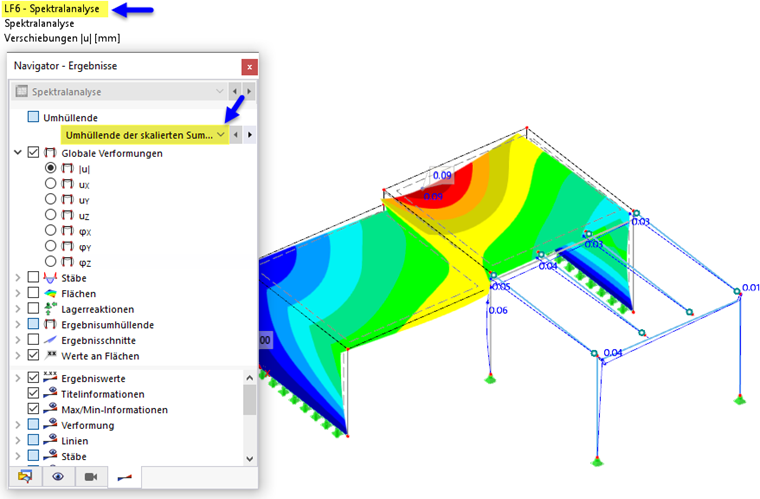

Verformungen der Umhüllenden der skalierten Summen der Spektralanalyse

Klicken Sie auf die Schaltfläche in der Symbolleiste, um auch die Ergebnisse der Spektralanalyse zu drucken.

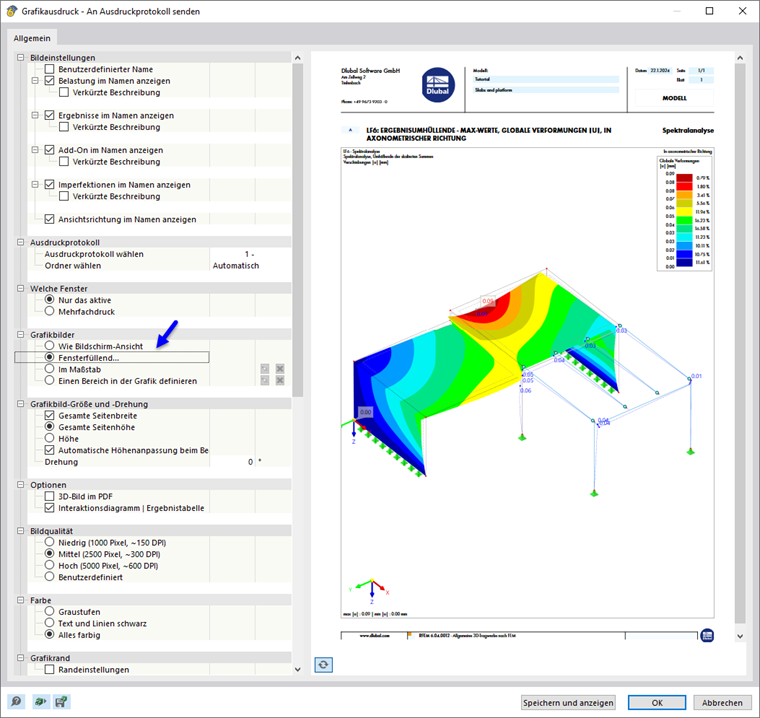

Vorschau der Spektralanalyse-Ergebnisse

Im Vorschaudialog ist wieder die Anordnung Fensterfüllend zu wählen.

Wenn Sie weitere Grafiken drucken möchten, klicken Sie auf 'OK' und gehen Sie auf die gleiche Weise vor. Für das Einführungsbeispiel sollen jedoch die beiden Bilder ausreichen. Klicken Sie auf Speichern und anzeigen.

Das Ausdruckprotokoll wird mit den Bildern auf den letzten Seiten der Kapitel 'Modalanalyse-Ergebnisse' und 'Spektralanalyse-Ergebnisse' erstellt.

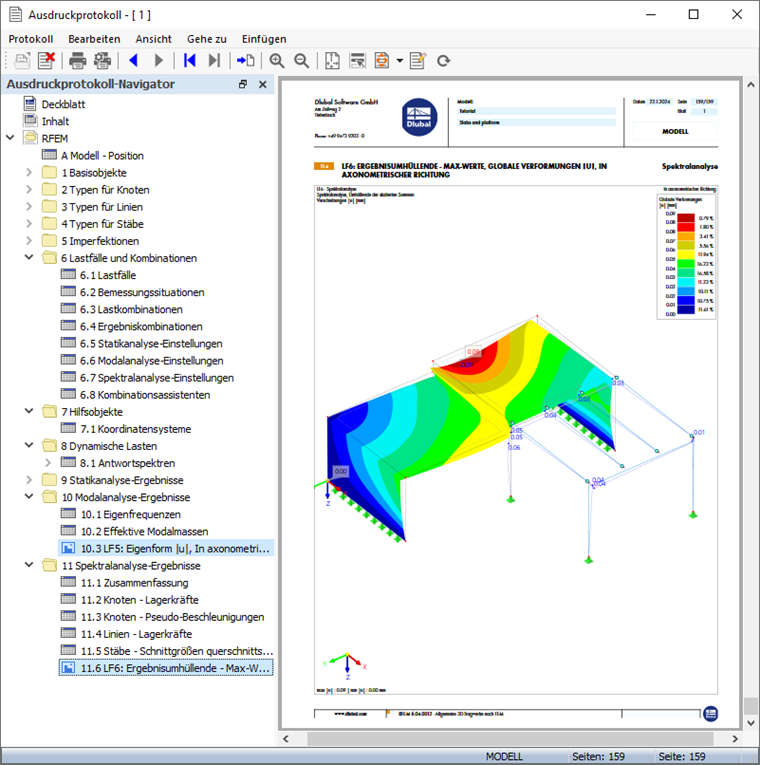

Bilder im Ausdruckprotokoll

Minimieren Sie das Ausdruckprotokoll erneut, indem Sie auf die Schaltfläche klicken. Um das Antwortspektrum ebenfalls in die Dokumentation aufzunehmen, stellen Sie den Navigator - Daten ein, in welchem Sie den Ordner Dynamische Lasten öffnen. Doppelklicken Sie dann in der Kategorie 'Antwortspektren' auf AS1.

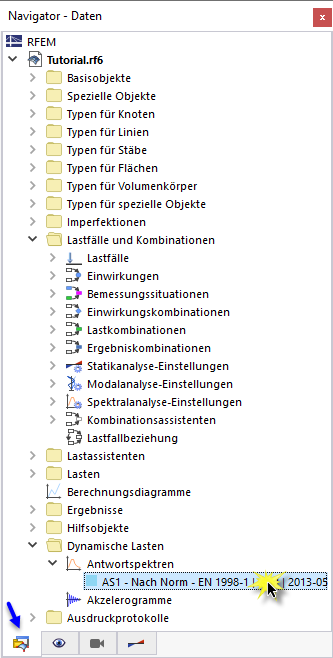

Aufrufen von Antwortspektrenparametern

Es erscheint der Dialog 'Antwortspektrum bearbeiten'. Klicken Sie auf die Schaltfläche neben der Schaltfläche . Wählen Sie die Option In das Ausdruckprotokoll.

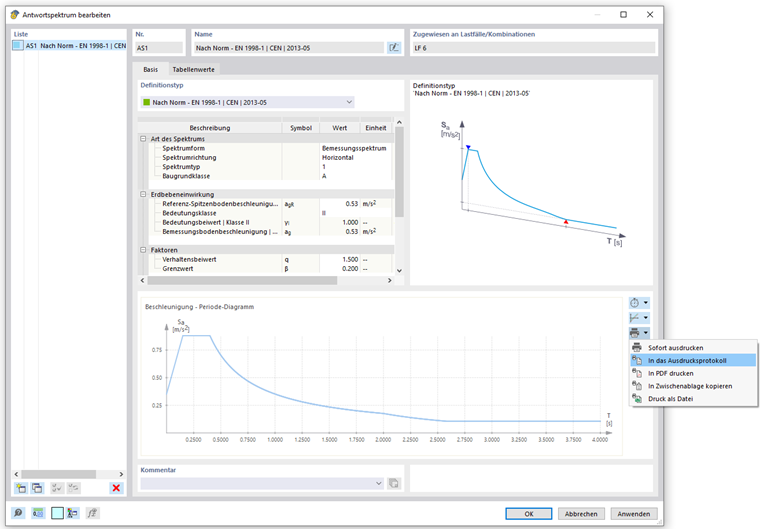

Drucken des Antwortspektrums in das Ausdruckprotokoll

In der Vorschau wird das Beschleunigung-Periode-Diagramm gezeigt. Wenn Sie die Einstellungen überprüft haben, klicken Sie auf Speichern und anzeigen, um das Bild zu drucken. Das Ausdruckprotokoll wird erneut aktualisiert, wobei das Diagramm in das Kapitel 'Dynamische Lasten' einsortiert wird.

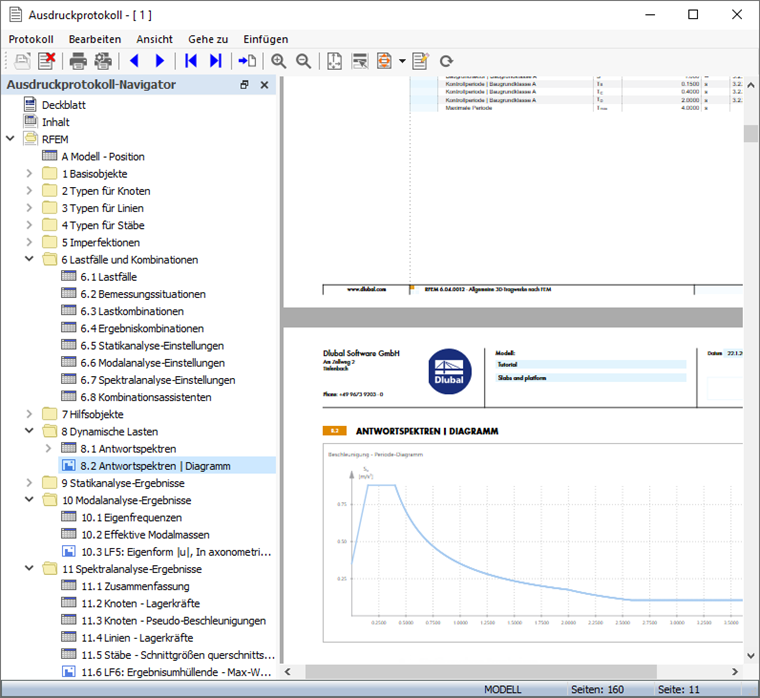

Antwortspektren-Diagramm im Ausdruckprotokoll

Schließen Sie das Ausdruckprotokoll abschließend, indem Sie auf die Schaltfläche klicken. Über die gleiche Schaltfläche lässt sich auch der Dialog 'Antwortspektrum bearbeiten' wieder schließen.
