Протокол результатов

Данные динамического расчета можно добавить в протокол результатов, созданный в части 1. Чтобы открыть этот документ, дважды щелкните на элемент 1 в категории « Протоколы результатов» в «Навигаторе - Данные».

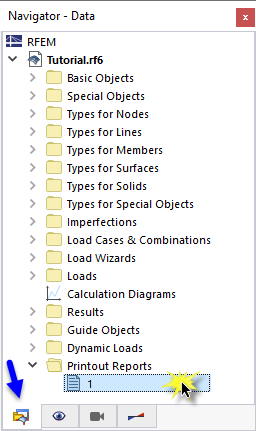

Открыть протокол результатов

Разделы 9 и 10 протокола результатов содержат данные по умолчанию для динамического расчета.

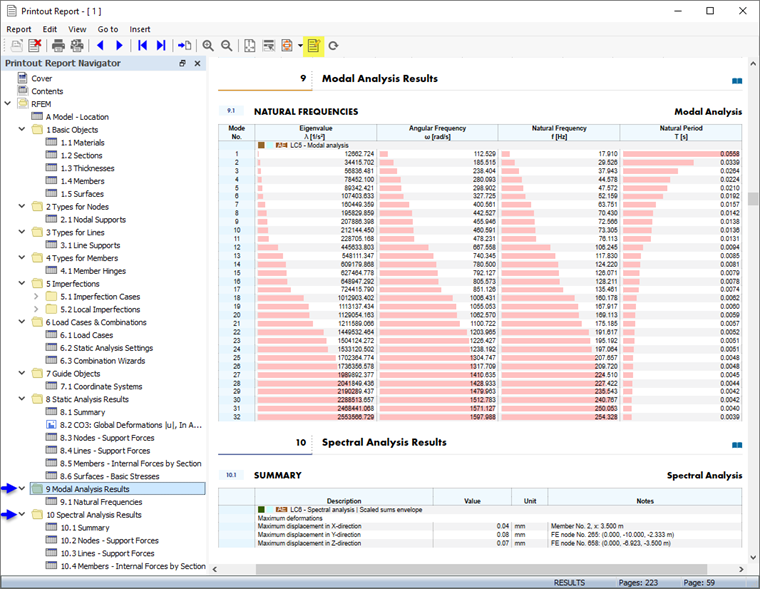

Отображение результатов модального и спектрального анализа в протоколе результатов

Настройка содержания

Чтобы добавить или удалить раздел, можно использовать «Менеджер протокола результатов», как описано в части 1. Откройте это диалоговое окно, щелкнув на на панели инструментов протокола результатов (вторая справа). Также можно выбрать в меню « Изменить» возможность « Изменить протокол результатов».

Добавление данных динамического анализа в протокол результатов

В области 'Позиции отчета' установите флажки для добавления соответствующих разделов:

• Категория 'Загружения и сочетания нагрузок': Расчетные ситуации , Сочетания нагрузок , Расчетные сочетания , Параметры модального анализа и Параметры спектрального анализа
• Категория Динамические нагрузки
• Категория 'Результаты модального анализа': Эффективные модальные массы
• Категория 'Результаты спектрального анализа': Узлы - псевдо-ускорения

Нажмите кнопку « Сохранить и показать» , чтобы закрыть «Менеджер протокола результатов» и обновить протокол.

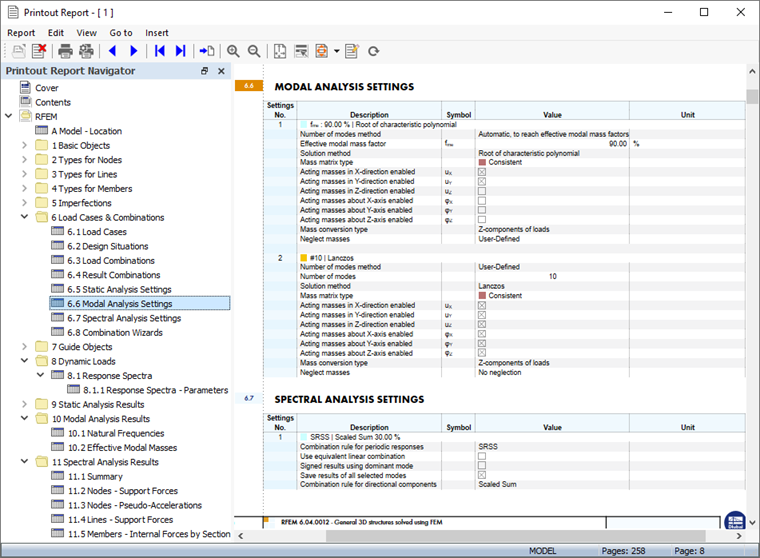

Протокол результатов с дополнительными разделами

Вы заметите, что протокол результатов стал довольно обширным. Это в основном связано с подробными промежуточными результатами спектрального анализа. Рекомендуется сократить объем документации, включив в расчет только пакетные результаты масштабированных сумм.

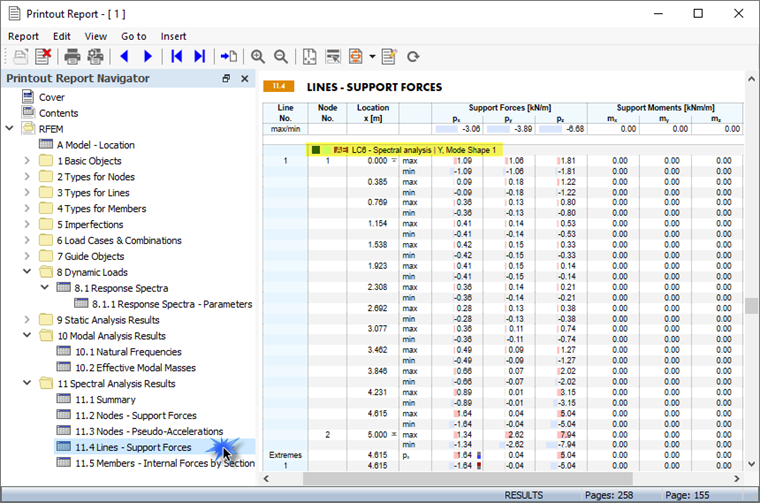

Открытие контекстного меню для скрытия промежуточных результатов

Щелкните правой кнопкой мыши, например, по записи 11.4 Линии - Опорные реакции в навигаторе проектов. Чтобы снова открыть 'Менеджер протокола результатов', выберите в контекстном меню возможность Изменить.

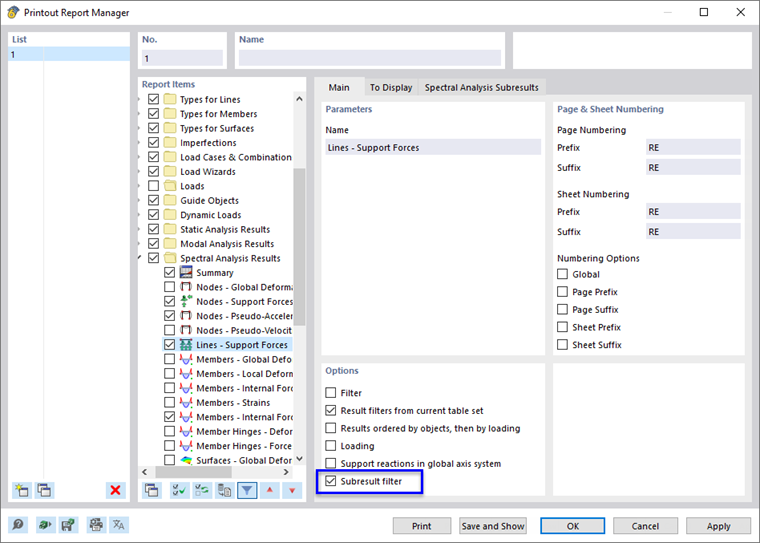

Активация фильтра промежуточных результатов для данных печати

Активируйте 'фильтр "Промежуточные результаты"' в области 'Опции'. Затем выберите вкладку Промежуточные результаты спектрального анализа , которая была добавлена.

Выбор масштабированных результатов для пакета сумм

Дважды щелкните на элемент пакета Масштабированные суммы в списке 'К выбору', чтобы перенести его в столбец 'Выбранные' (альтернативно выберите его и используйте кнопка).

Таким же образом можно действовать и для всех других результатов спектрального анализа. Однако, для учебного примера этого делать не нужно. Нажмите « Сохранить и показать» , чтобы применить новые настройки. причем количество страниц значительно уменьшается.

Печать графики

Чтобы добавить изображение в протокол результатов, сверните окно предварительного просмотра, щелкнув на в строке заголовка 'Протокол результатов'. Снова появится рабочее пространство RFEM, отображающее общие деформации для расчетной ситуации ПС 1г DS1 (см.|изображение047156|Деформации#изображение).

Откройте список загружений на панели инструментов и выберите Модальный анализ ЗГ5. Чтобы отобразить собственные формы (вместо последних заданных масс), выберите возможность Форма колебаний в 'Навигаторе - Результаты'.

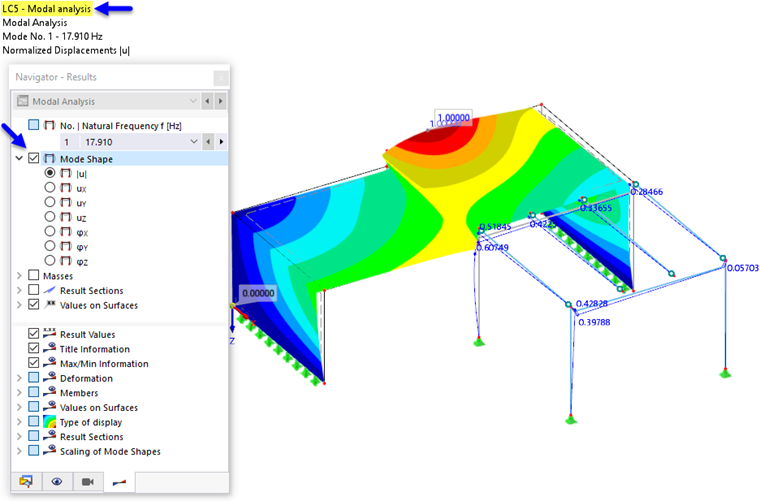

Собственная форма наименьшей собственной частоты

Изображается собственная форма, относящаяся к самой низкой собственной частоте. Поверните и увеличьте модель для лучшего вида. Чтобы распечатать это изображение, нажмите на кнопку кнопка рядом с кнопкой на панели инструментов. Откроется список опций печати.

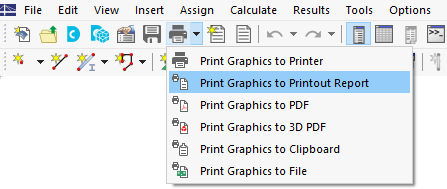

Параметры печати

Нажмите кнопку Печать графики в протоколе результатов. Предпросмотр изображения представлен с несколькими вариантами настройки макета.

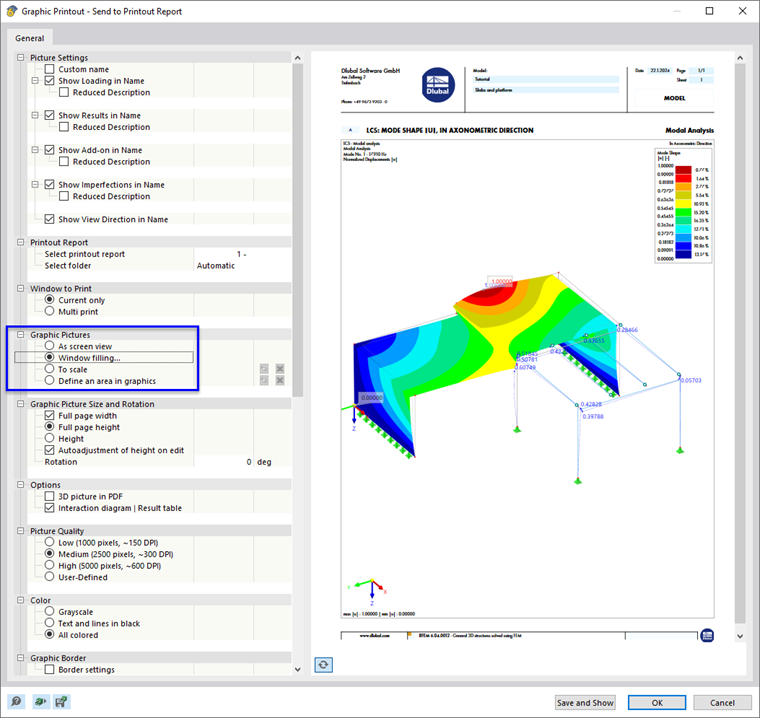

Настройка параметров в предпросмотре

В области 'Графические изображения' выберите Расположение окон. Нажмите OK , чтобы распечатать изображение в протоколе результатов.

Затем установите загружение LC6 Спектральный анализ. Изображаются деформации, возникающие по результатам анализа спектра реакций. Задайте в списке пакет результатов Масштабированные суммы (см.|изображение047096|Результаты, доступные для каждой формы колебаний и направления#изображение).

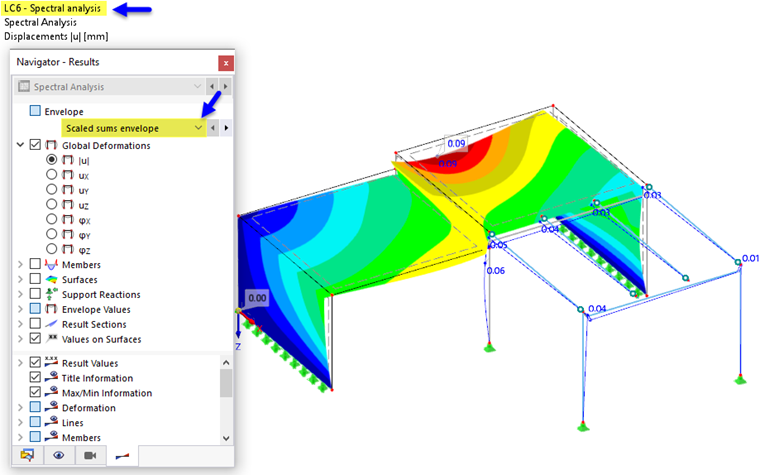

Масштабированные суммы пакетных деформаций спектрального анализа

Нажмите на на панели инструментов для распечатки результатов спектрального анализа.

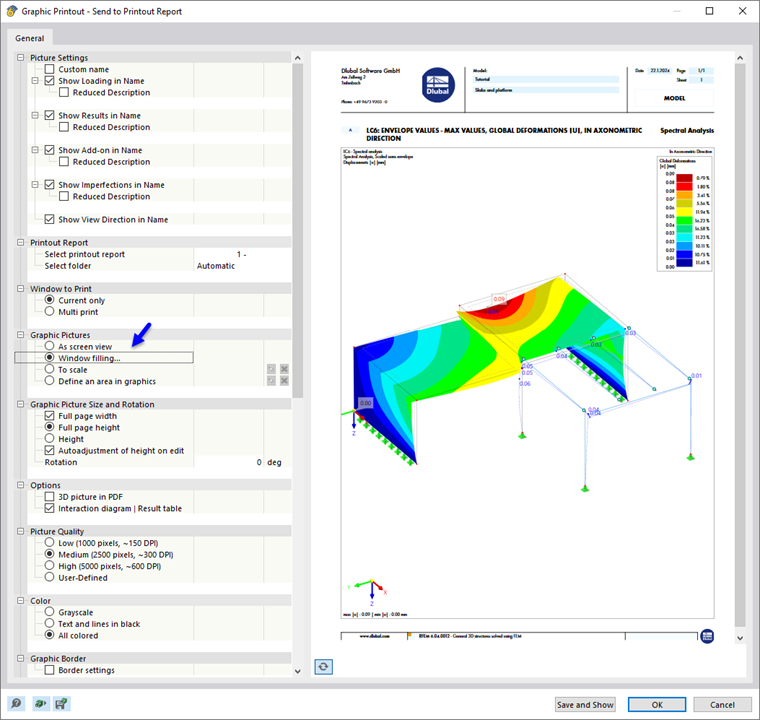

Предпросмотр результатов спектрального анализа

В диалоговом окне предварительного просмотра снова выберите Расположение заполнения окна.

Если вы хотите распечатать больше графики, нажмите 'OK' и действуйте тем же способом. Однако для учебного примера двух изображений должно быть достаточно. Нажмите Сохранить и показать.

Протокол результатов создается на основе изображений, находящихся на последних страницах разделов 'Результаты модального анализа' и 'Результаты спектрального анализа'.

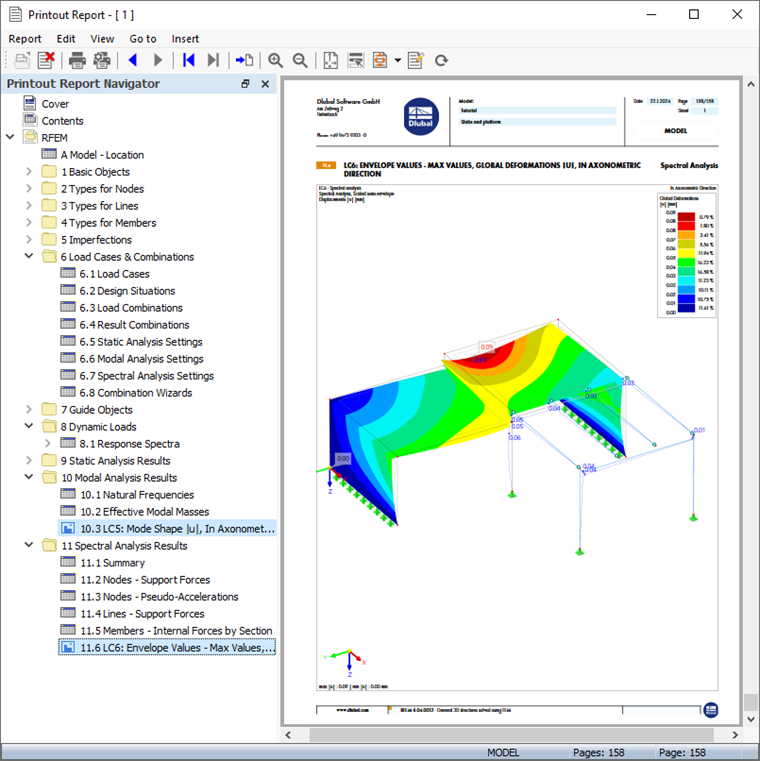

Изображения в протоколе результатов

Снова минимизируйте протокол результатов, нажав на кнопку изменить Чтобы включить также спектр реакций в документацию, установите Навигатор - Данные , где откройте папку Динамические нагрузки. Затем дважды щелкните на запись RS1 в категории 'Спектр реакций'.

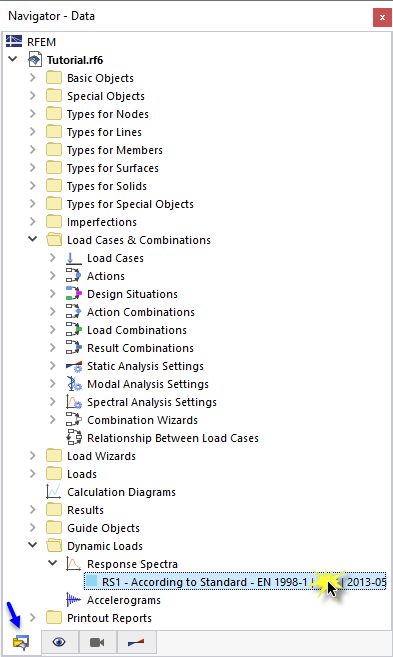

Вызов параметров спектра реакций

Откроется диалоговое окно 'Изменить спектр реакций'. Нажмите на кнопка рядом с кнопкой изменить Сначала выберите возможность « Печать графики в протокол результатов».

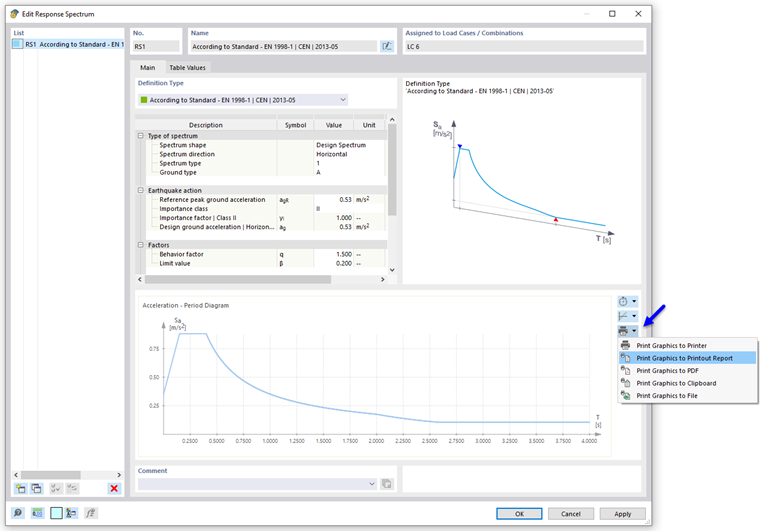

Печать спектра реакций в протокол результатов

В окне предпросмотра представлена диаграмма зависимости ускорения от периода. После проверки настроек, нажмите кнопку Сохранить и показать , чтобы распечатать изображение. Протокол результатов снова обновляется, и в нем отображается диаграмма, находящаяся в разделе 'Динамические нагрузки'.

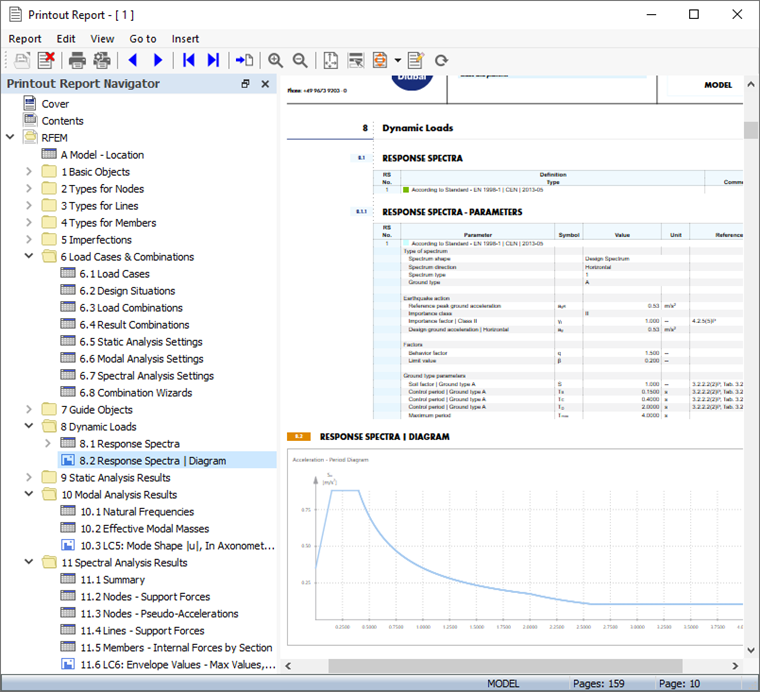

Диаграмма спектра реакций в протоколе результатов

Наконец, закройте протокол результатов, нажав на изменить Используйте эту же кнопку, чтобы закрыть диалоговое окно 'Изменить спектр реакций'.
