Вычисление результатов спектрального анализа

Теперь вы задали все параметры загружения Анализ спектра реакций. Нажмите Рассчитать , чтобы начать спектральный анализ ЗГ6.

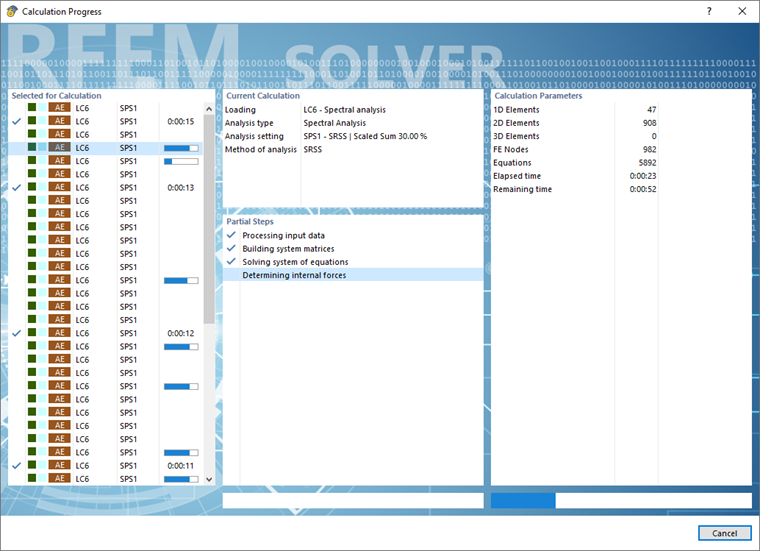

В диалоговом окне 'Ход расчета' можно увидеть, что ЗГ6 рассчитывается несколько раз: Промежуточные результаты определяются для каждого Направление и все Собственная форма , которая затем накладывается, образуя «пакет» всех экстремумов. Поскольку в , можно оценить любой из этих промежуточных результатов.

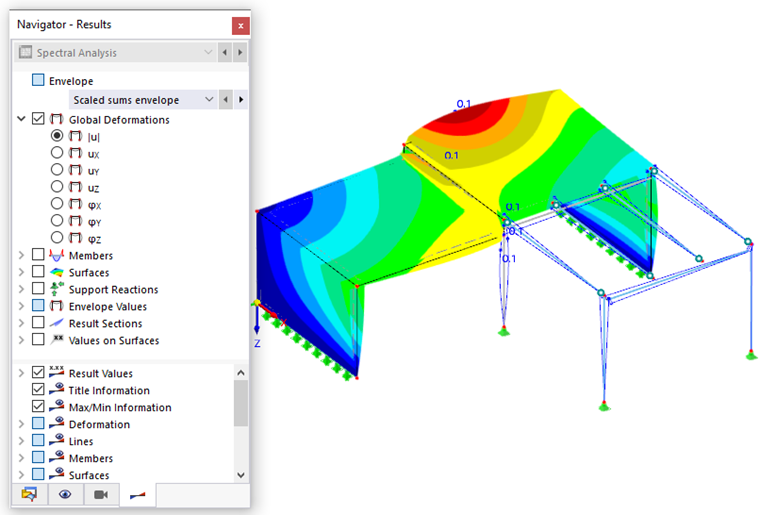

Как только расчет будет выполнен, вышеупомянутый пакет деформаций |u| отображается в рабочем окне. Они представляют собой реальные деформации, а не масштабированные результаты, как в модальном анализе.

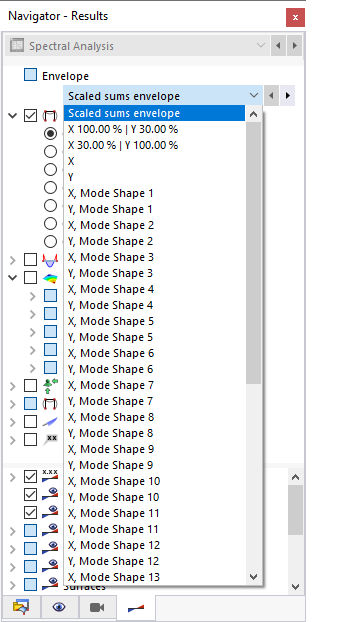

В Навигаторе - Результаты можно выбрать, какие промежуточные результаты будут отображаться. Откройте список, чтобы проверить деформации, характерные для каждого направления спектра реакции и для каждой соответствующей собственной формы.

Список также позволяет получить доступ к деформациям масштабированных сумм и направлений X и Y.

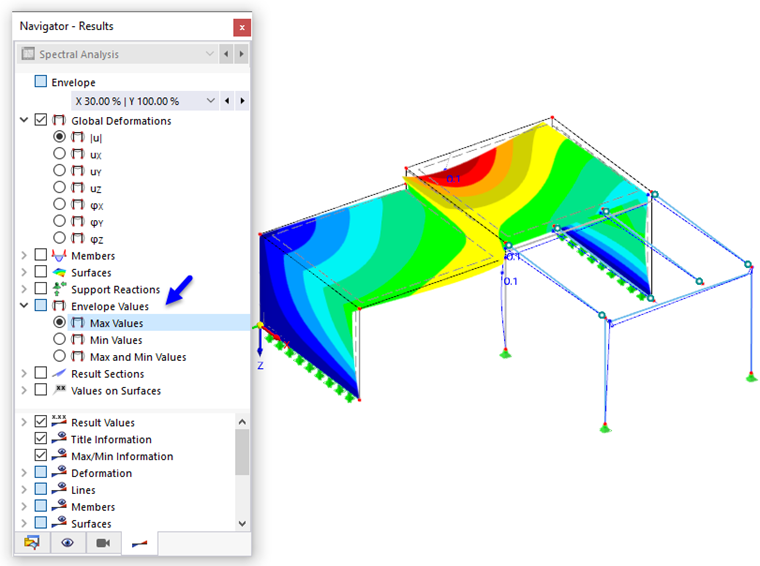

Категория 'Пакетные значения' предоставляет конкретные параметры для отображения максимальных или минимальных результатов, а не обоих одновременно.

Как вы заметили, деформации, возникающие в результате спектрального анализа, очень малы. Это связано с тем, что модель является довольно жесткой. Если вы хотите увеличить десятичные разряды в деформациях, можно Einheiten und Dezimalstellen на панели инструментов таблицы, или нажмите на панели инструментов Изменить и затем выберите возможность Единицы и десятичные разряды.

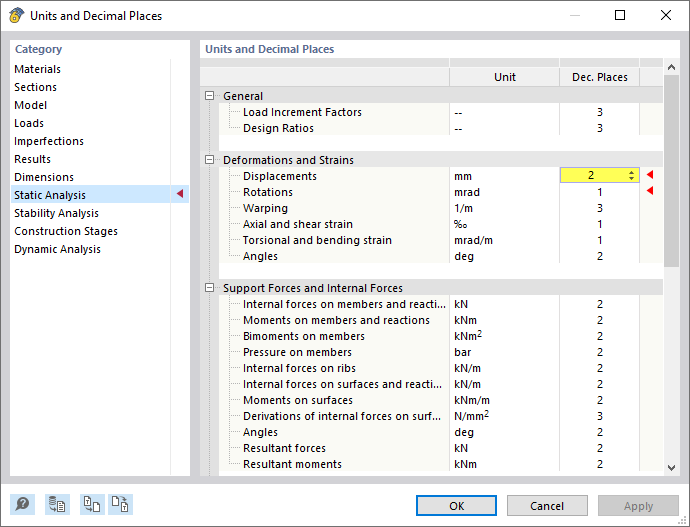

В диалоговом окне 'Единицы и десятичные разряды' выберите категорию Статический расчёт. Введите 2 десятичных знака для 'Перемещений'. Затем нажмите кнопку OK , чтобы применить изменения.

Результаты также представлены в таблицах. В основном данные соответствуют результатам статического расчета. Тем не менее в таблице Псевдо-ускорения можно дополнительно прочитать ускорения, которые применяются к узлам фиктивной модели осцилляторов с одной степенью свободы.

Для каждого узла имеются два значения, каждое из которых представляет собой максимальное и минимальное значение.
