Nyní jste definovali všechny parametry zatěžovacího stavu analýzy spektra odezvy. Tlačítkem Spočítat spustíme spektrální analýzu ZS6.

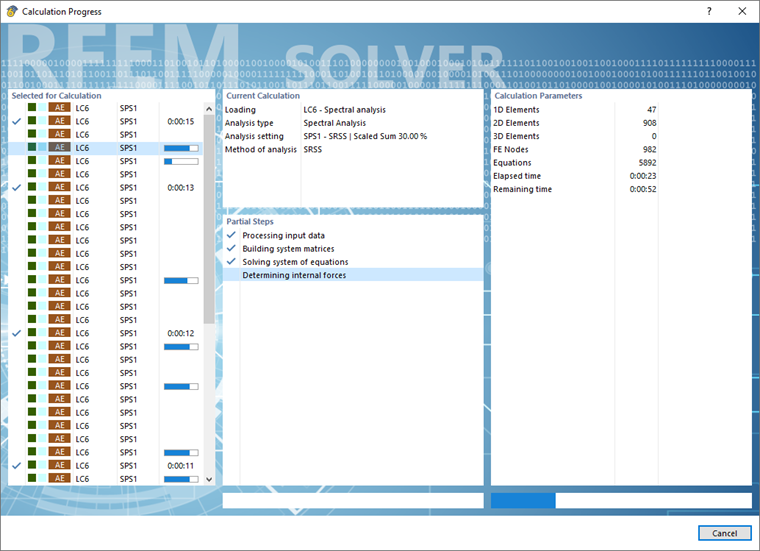

V dialogu 'Průběh výpočtu' je vidět, že ZS6 se počítá několikrát: Dílčí výsledky se stanoví pro každý směr a každý Vlastní tvar , které se pak superponují, čímž se získá "obálka" všech extrémů. V dialogu , je možné vyhodnotit kterýkoli z těchto dílčích výsledků.

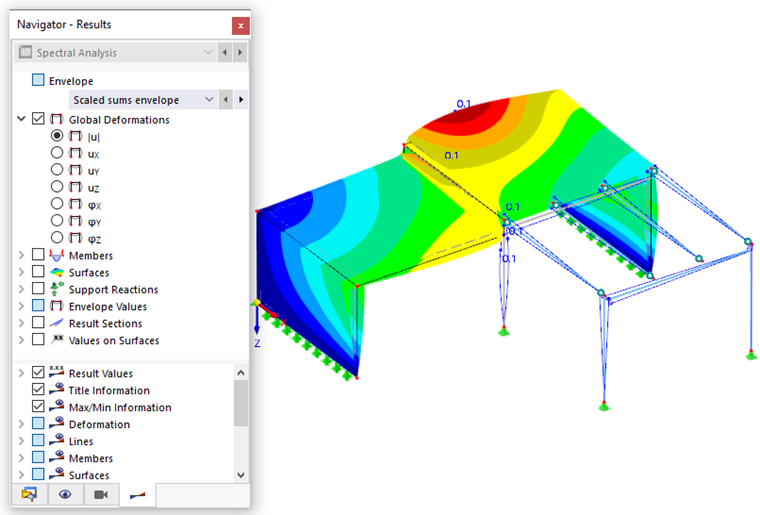

Jakmile je výpočet hotový, výše uvedená obálka deformací |u| se zobrazí v pracovním okně. Představují skutečné deformace, nikoli výsledky v měřítku jako u modální analýzy.

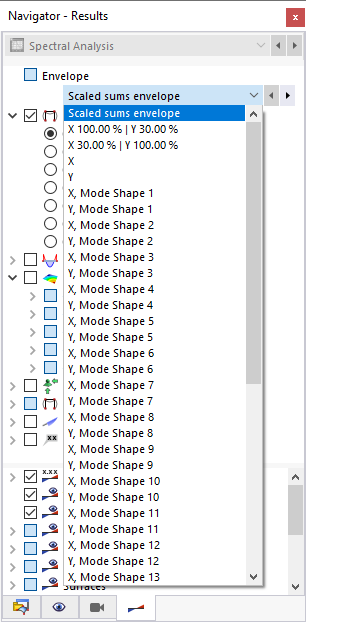

V navigátoru Výsledky můžete určit, které dílčí výsledky se zobrazí. Otevřením seznamu můžete zkontrolovat deformace specifické pro každý směr spektra odezvy a pro každý příslušný vlastní tvar.
V seznamu lze také zobrazit deformace zmenšených součtů a také ve směru X a Y.

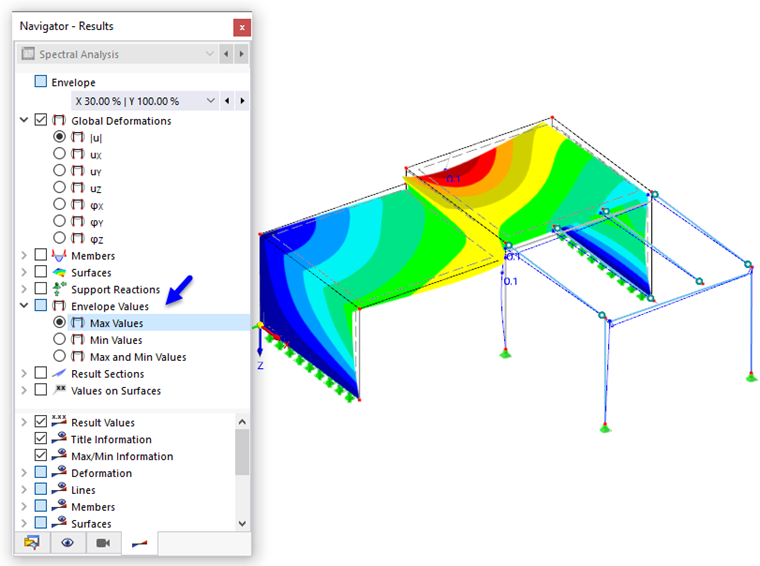

Kategorie 'Envelope Values' nabízí specifické možnosti, jak zobrazit maximální nebo minimální výsledky místo obou současně.

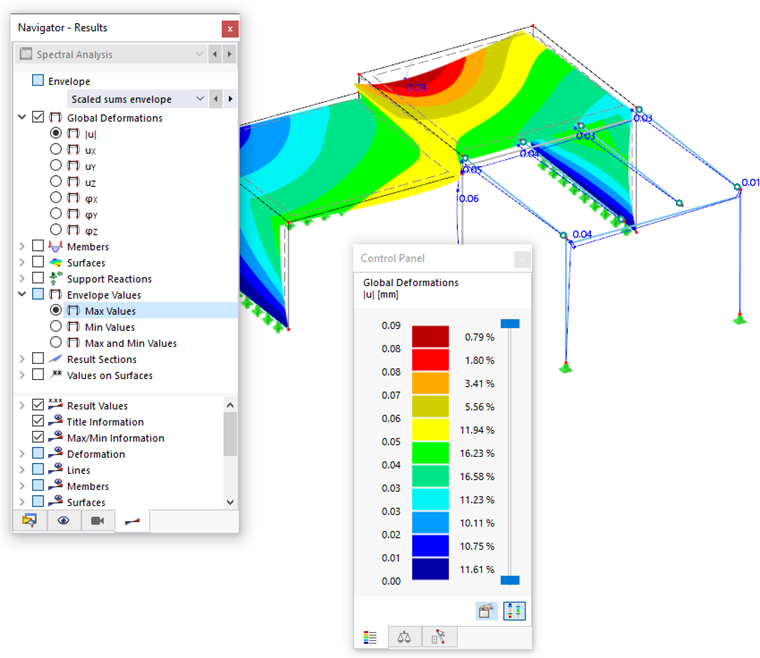

Jak jste si jistě všimli, deformace vyplývající ze spektrální analýzy jsou velmi malé. To je způsobeno tím, že model je poměrně tuhý. Pokud chcete zvětšit desetinná místa deformací, můžete použít
nebo klikněte na Upravit v panelu nástrojů a poté vyberte možnost Jednotky a desetinná místa.
V dialogu 'Jednotky a desetinná místa' vyberte kategorii Statická analýza. Pro 'posun' zadejte na 2 desetinná místa. Poté klikněte na OK pro použití úpravy.

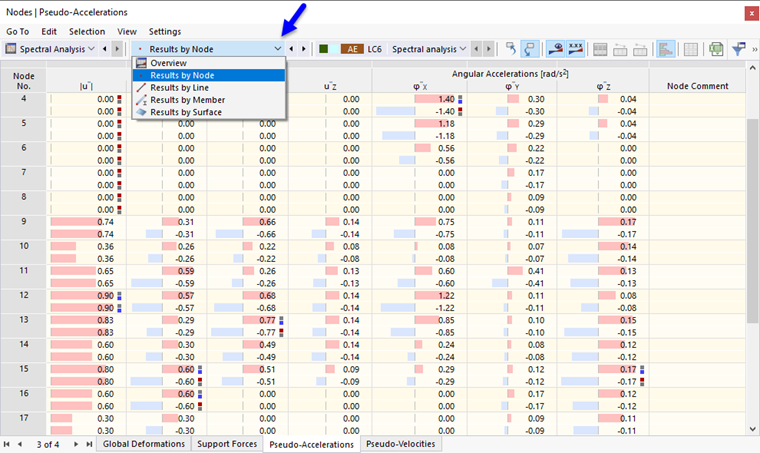

Výsledky se zobrazí také v tabulkách. Data většinou odpovídají výsledkům dostupným pro statickou analýzu. V tabulce Pseudozrychlení lze ovšem dodatečně načíst zrychlení působící na uzly fiktivního modelu jednotlivých stupňů volnosti.
Pro každý uzel existují dvě hodnoty, z nichž každá představuje maximální a minimální hodnotu.
