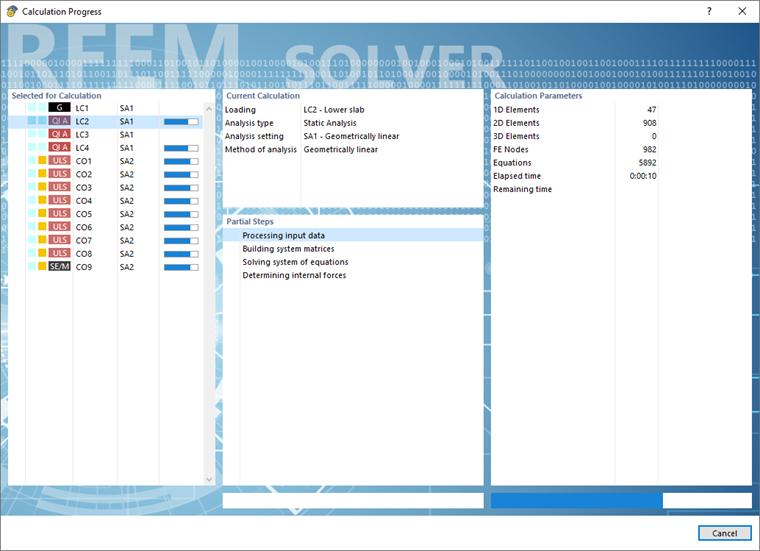

V dialogu 'Zatěžovací stavy a kombinace' klikněte na tlačítko Spočítat vše. Program pak spočítá všechny zatěžovací stavy a kombinace zatížení.

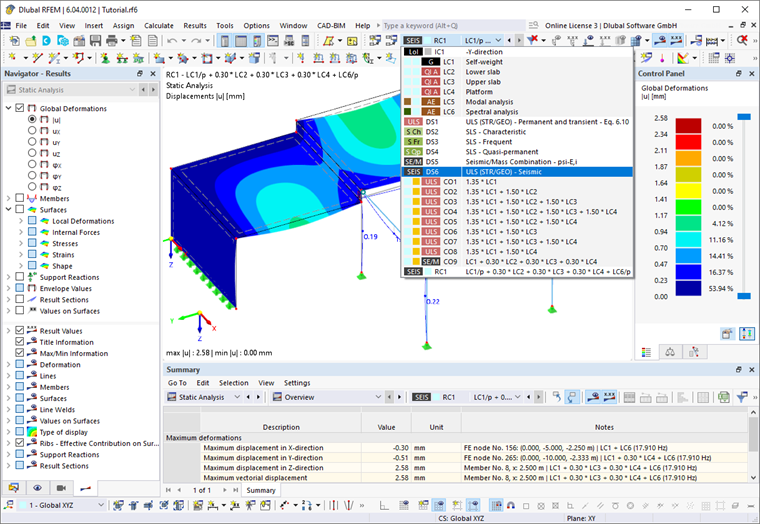

Na konci výpočtu se automaticky stanoví výsledky kombinace výsledků. Ze seznamu v panelu nástrojů vyberte zatěžovací stav, kombinaci nebo návrhovou situaci, jejichž výsledky chcete vidět.
Zadejte seizmickou návrhovou situaci DS6.

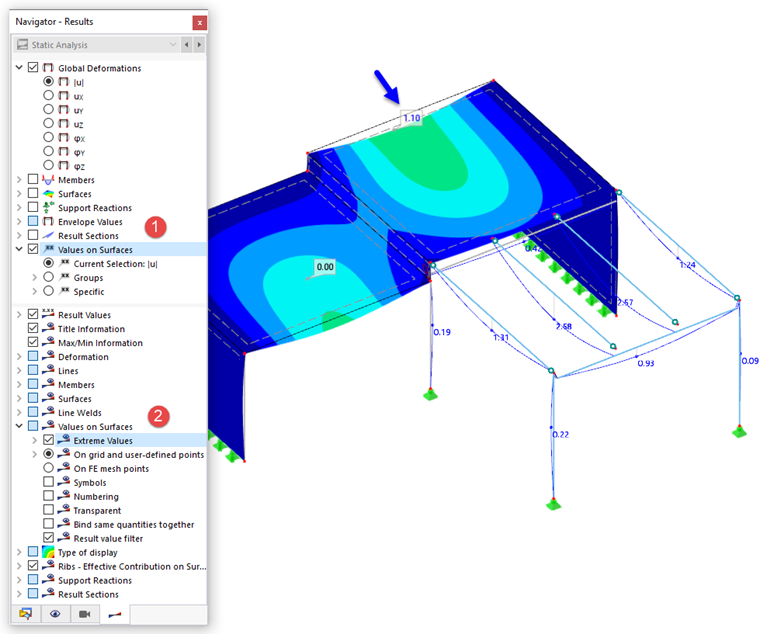

Deformace nosníků plošiny jsou asi 2,6 mm (ačkoli nejsou relevantní pro seizmickou analýzu), zatímco maximální deformace všech ploch je 1,1 mm. Pro zobrazení této hodnoty na modelu vybereme v horní části navigátoru (1) možnost Hodnoty na plochách. Poté aktivujte extrémní hodnoty v jeho dolní části (2).
Vyberte "běžnou" návrhovou situaci MSÚ DS1 pro porovnání deformací.

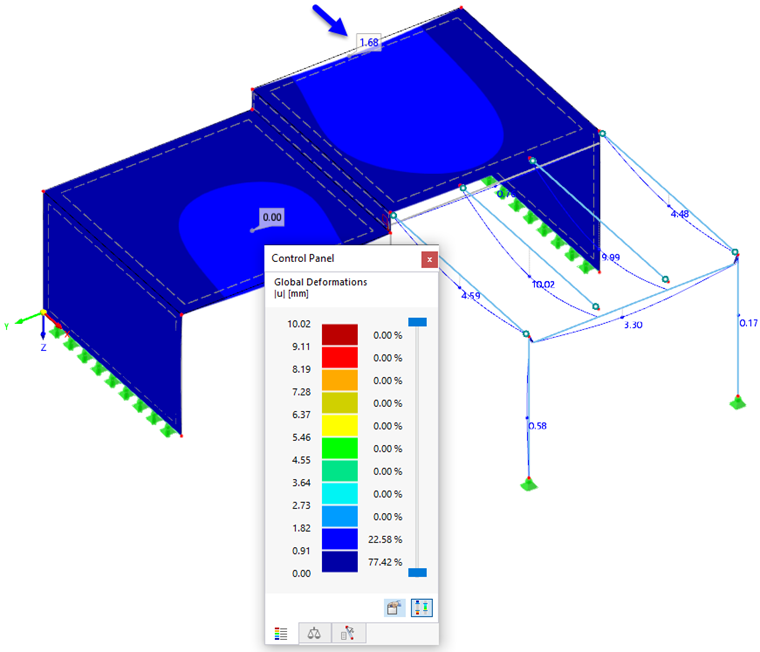

Nosníky plošiny vykazují deformace 10 mm; celkové maximum ploch je asi 1,7 mm. Obě hodnoty jsou výrazně větší než hodnoty pro seizmickou návrhovou situaci. To znamená, že model není primárně náchylný k seizmickým účinkům. Při seizmickém posouzení vznikají spíše relativně malé síly. Z toho plyne závěr, že zemětřesení nejsou pro posouzení relevantní.
