Évaluation de la pertinence d’une analyse de sismicité

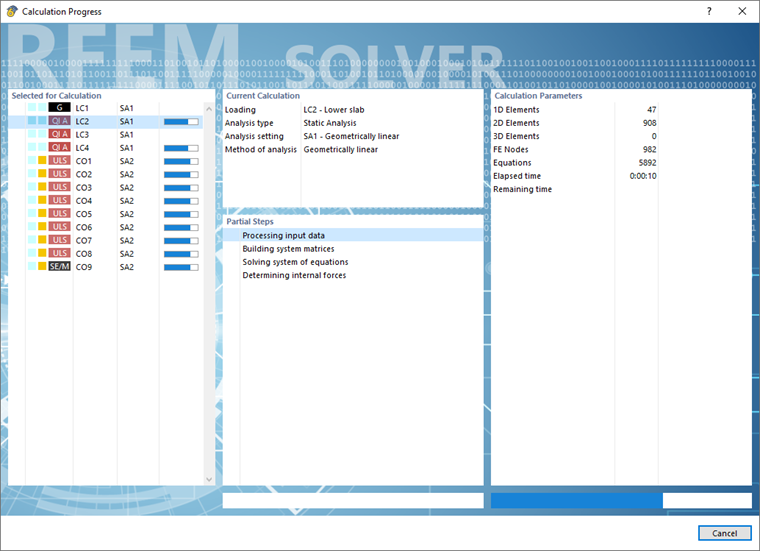

Dans la boîte de dialogue « Cas de charge et combinaisons », cliquez sur le bouton Tout calculer. Le logiciel calcule ensuite tous les cas de charge et toutes les combinaisons de charges.

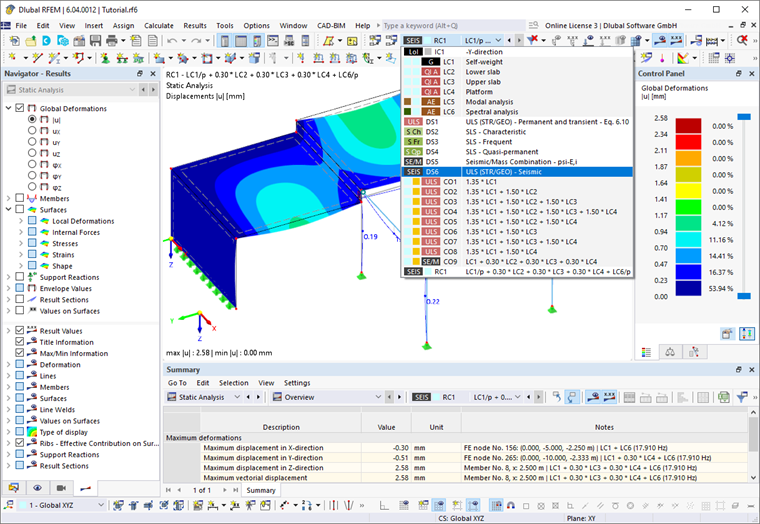

À la fin du calcul, les résultats de la combinaison de résultats sont déterminés automatiquement. À l’aide de la liste de la barre d’outils, sélectionnez le cas de charge, la combinaison ou la situation de projet dont vous souhaitez afficher les résultats.

Définir la situation de projet sismique SP6.

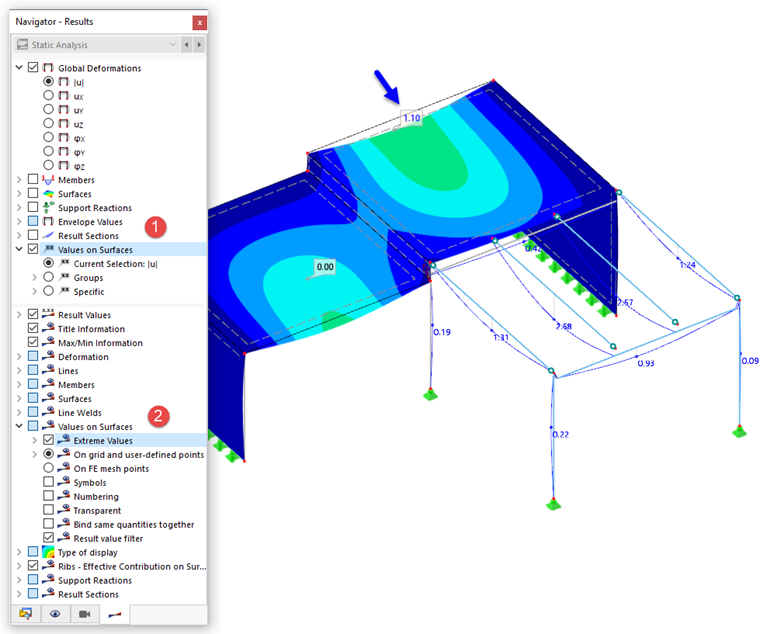

Les déformations des poutres de la plate-forme sont d’environ 2,6 mm (bien qu'elles ne soient pas pertinentes pour l’analyse sismique), tandis que la déformation maximale de toutes les surfaces est de 1,1 mm. Pour afficher cette valeur sur le modèle, sélectionnez l’option Valeurs sur les surfaces dans la partie supérieure du navigateur (1). Activez ensuite les Valeurs extrêmes dans sa partie inférieure (2).

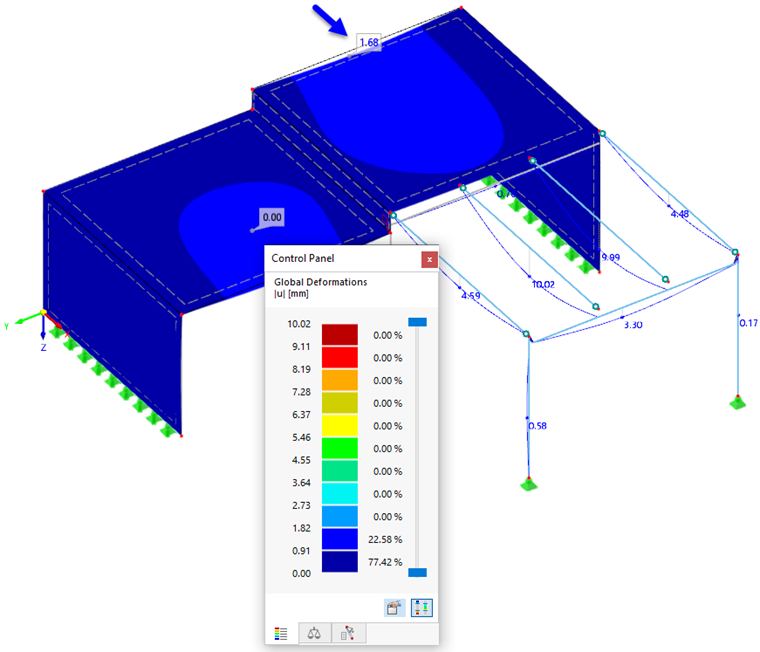

Sélectionnez la situation de projet à l’ELU SP1 « ordinaire » pour comparer les déformations.

Les poutres de la plate-forme présentent des déformations de 10 mm ; le maximum global des surfaces est d’environ 1,7 mm. Ces deux valeurs sont nettement supérieures à celles de la situation de projet sismique. Cela signifie que le modèle n’est pas principalement sensible aux actions sismiques. Les forces relativement faibles résultent de l’analyse sismique. Cela suggère la conclusion que les séismes ne sont pas pertinents pour le calcul.
