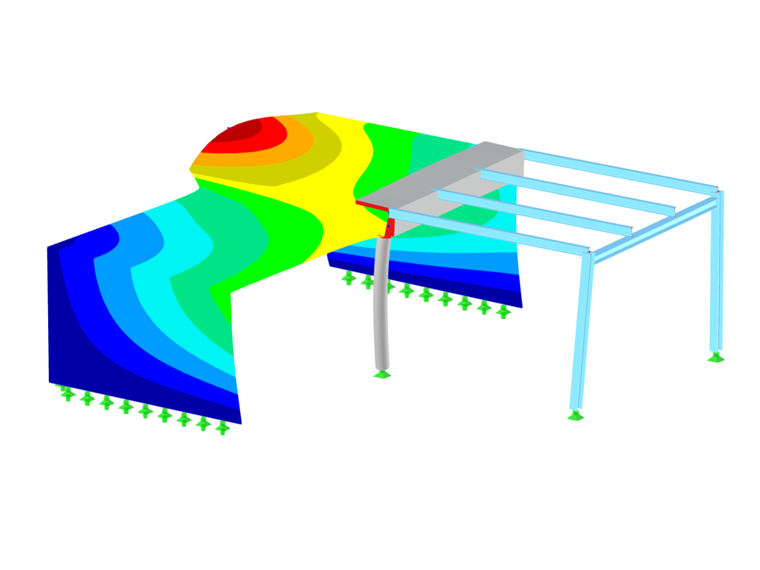

Dans ce tutoriel, nous souhaitons vous familiariser aux principales fonctionnalités du logiciel RFEM. Dans la première partie, un modèle a été défini et un calcul de structure a été effectué. Les vérifications du béton et de l'acier ont ensuite été effectuées dans les parties suivantes. Cette partie vous guide maintenant à travers l'analyse dynamique du modèle selon l'EN 1998-1 avec les paramètres CEN.
Manuels en ligne
RFEM6 | Tutoriel - Analyse dynamique
Analyse du spectre de réponse
- Création d'un cas de charge pour l'analyse du spectre de réponse
- Vérification des paramètres pour l'analyse spectrale
- Définition du spectre de réponse
- Sélection des modes propres
- Calcul des résultats de l'analyse de spectre
- Création d'une nouvelle situation de projet sismique
- Évaluation de la pertinence d'une vérification de la sismicité
RFEM6 | Tutoriel - Analyse dynamique
![Vue d'ensemble du bâtiment (KB1866)](/fr/webimage/046746/3676167/KB1866_image01_en_Model.png?mw=512&hash=18feed6e03b6c09c60d7e29dc96041d95c24997b)
Le coefficient de sensibilité du déplacement entre étages θ est fourni dans l’EN 1998-1, 2.2.2 et 4.4.2.2 afin d’évaluer s'il est également nécessaire de considérer l'analyse du second ordre dans une analyse dynamique. Il peut être calculé et analysé avec RFEM 6 et RSTAB 9.
![Assistant de combinaisons](/fr/webimage/025719/3176817/25719-FR.png?mw=512&hash=d9fc8f620450ff2c61d415d8bcd08d594aab4154)
L'analyse sismique dans RFEM 6 est possible à l'aide des modules complémentaires Analyse modale et Analyse du spectre de réponse. En effet, le concept général de l'analyse sismique dans RFEM 6 est basé sur la création d'un cas de charge respectif pour l'analyse modale ou l'analyse du spectre de réponse. Les groupes de normes pour ces analyses sont définis dans l'onglet Normes II des Données de base du modèle.
