In questo tutorial, vorremmo prendere confidenza con le caratteristiche essenziali del programma RFEM. Nella prima parte, è stato definito il modello ed è stata eseguita l'analisi statica. Quindi i progetti per calcestruzzo e acciaio sono stati eseguiti nelle parti seguenti. Questa parte ora guida l'utente attraverso l'analisi dinamica del modello secondo EN 1998-1 con le impostazioni CEN.
Manuali online

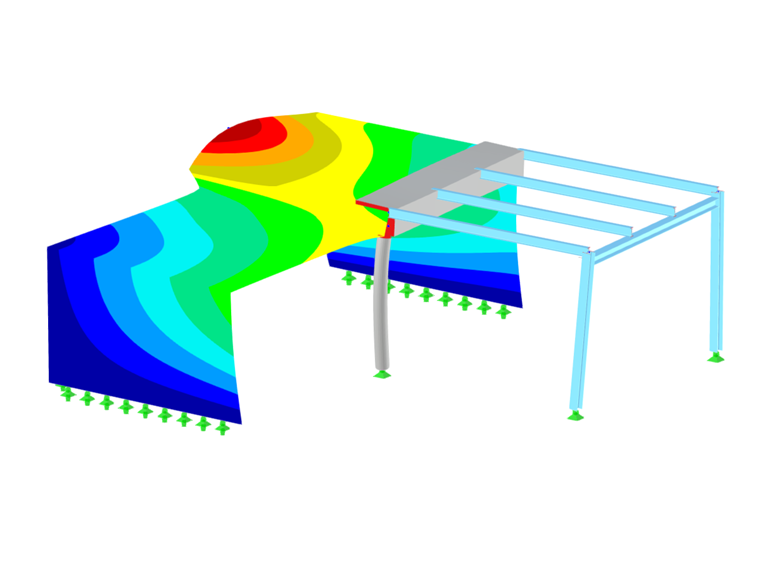

RFEM 6 | Tutorial - Analisi dinamica
Analisi con spettro di risposta
- Creazione di un caso di carico dell'analisi con spettro di risposta
- Verifica delle impostazioni dell'analisi spettrale
- Definizione dello spettro di risposta
- Selezione delle forme modali
- Calcolo dei risultati dell'analisi spettrale
- Creazione di una nuova situazione di progetto sismico
- Valutazione della rilevanza di una verifica sismica
