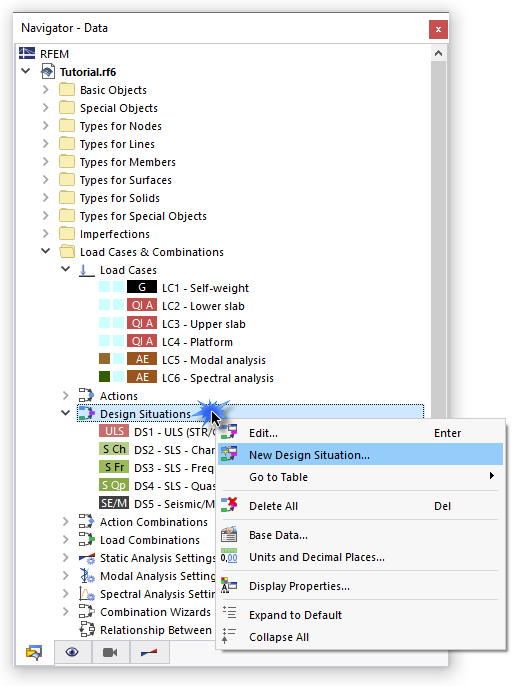

Il caso di carico dinamico deve essere combinato con le azioni statiche nel passaggio successivo. Sarà così possibile valutare se l'azione sismica è rilevante per la progettazione del modello invece della situazione di progetto SLU "ordinaria". Poiché le analisi dinamiche seguono regole specifiche quando si combinano i casi di carico, è necessario creare di nuovo una situazione di progetto specifica. Vai alla cartella Casi e combinazioni di carico nel navigatore e fai clic con il pulsante destro del mouse sulla sottovoce Situazioni di progetto per aprire il suo menu di scelta rapida.
Seleziona l'opzione Nuova situazione di progetto. Si apre la finestra di dialogo 'Casi e combinazioni di carico' in cui è impostata la nuova situazione di progetto DS6.
Selezionare l'opzione SLU (STR/GEO) - Sismica dall'elenco 'Tipo di situazione di progetto' (1). Quando si fa clic su
, è possibile verificare i criteri per le combinazioni sismiche secondo EN 1990 nella finestra di dialogo 'Informazioni sulle regole di combinazione'.
Le azioni sismiche sono solitamente combinate per mezzo di combinazioni di risultati, non combinazioni di carico. Per modificare l'impostazione per la nuova situazione di progetto, fare clic su

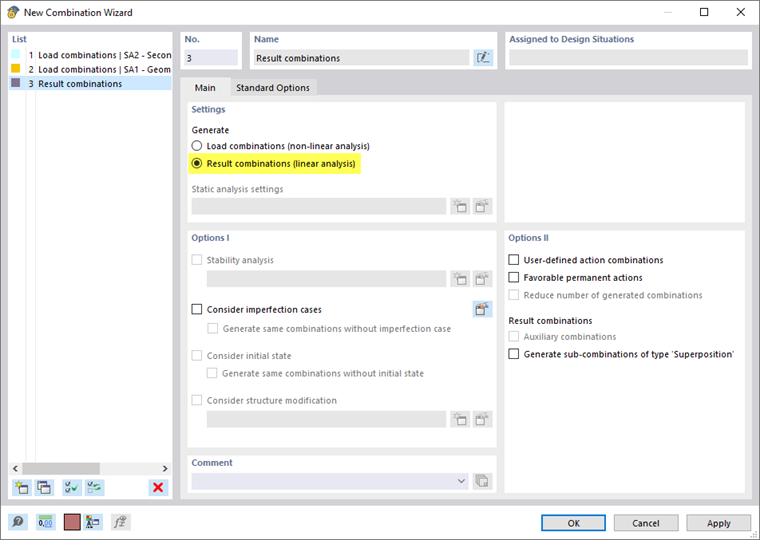

accanto all'elenco 'Creazione guidata di combinazioni' nell'area 'Opzioni' (2). Si apre la finestra di dialogo 'Nuova creazione guidata di combinazioni'.
Seleziona l'opzione Combinazioni di risultati (analisi lineare). Quindi fare clic su OK per chiudere la finestra di dialogo.
Vai alla scheda Combinazioni di azioni.

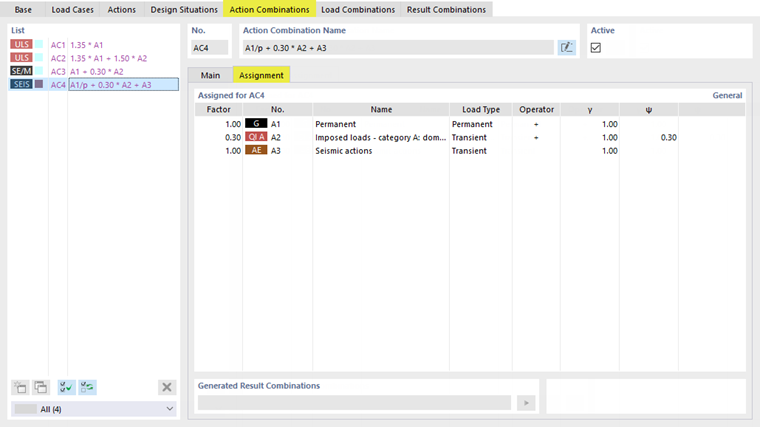

La combinazione di azioni AC4 è stata creata. Selezionalo nell'elenco. Quindi fare clic sulla sottoscheda Assegnazione. Il peso proprio dell'azione A1 è impostato come '/p' (permanente) mentre le altre azioni sono variabili. Il coefficiente ψ di 0,30 viene applicato nuovamente per i carichi imposti. Il caso di carico dell'analisi spettrale contenuto nell'azione A3 è senza alcuna riduzione.

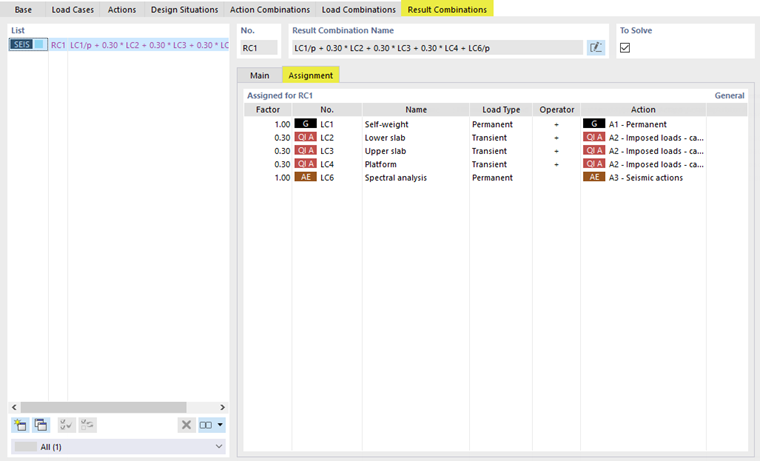

Quando si seleziona la scheda 'Combinazioni di risultati , il programma crea la combinazione sismica RC1. Per verificare come vengono presi in considerazione i risultati di ciascun caso di carico, selezionare nuovamente la sottoscheda Assegnazione.
I risultati di CC1 e CC6 sono sempre considerati come si può riconoscere dal tipo di carico 'Permanente'. Per il caso di carico dell'analisi spettrale LC6, il Verrà presa in considerazione l'inviluppo delle somme in scala di tutti i risultati.
