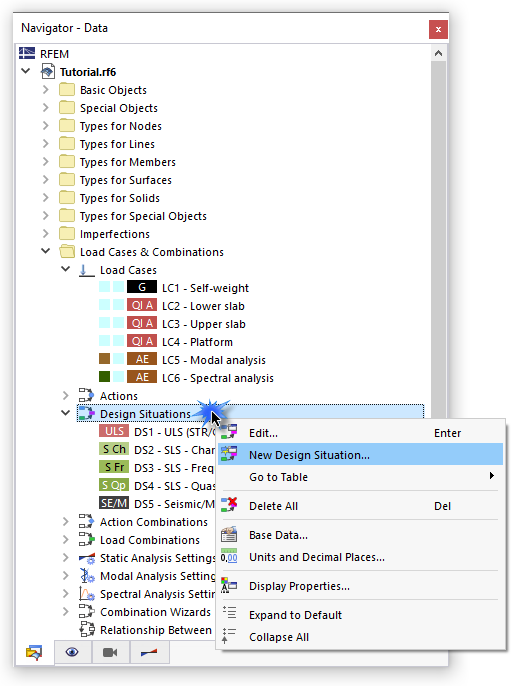

Le cas de charge dynamique doit être combiné avec les actions statiques dans l’étape suivante. Cela permet d’évaluer si l’action sismique est pertinente pour le calcul du modèle au lieu de la situation de projet à l’ELU par défaut « ordinaire ». Étant donné que les analyses dynamiques suivent des règles spécifiques lors de la combinaison de cas de charge, une situation de projet spécifique doit être créée à nouveau. Accédez au dossier Cas de charge et combinaisons du navigateur et cliquez-droit sur la sous-entrée Situations de projet pour ouvrir son menu contextuel.

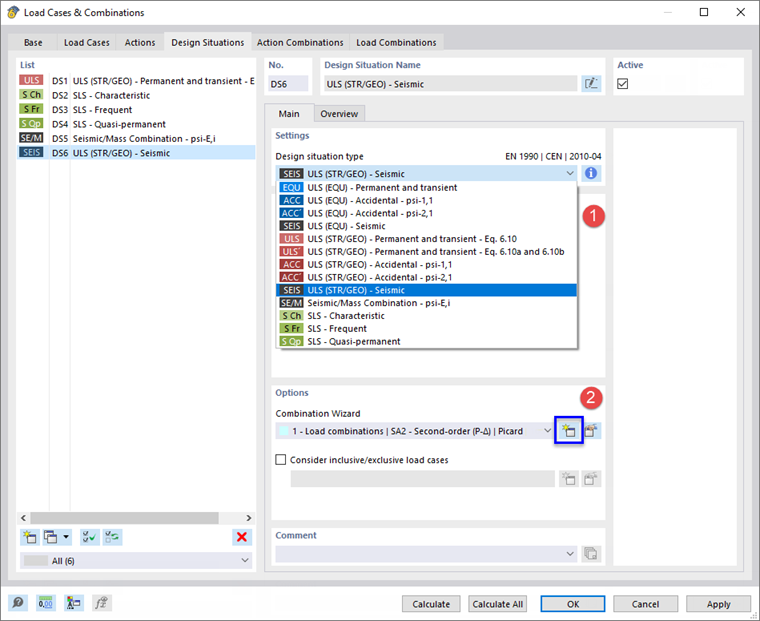

Sélectionnez l’option Nouvelle situation de projet. La boîte de dialogue « Cas de charge et combinaisons » vous permettant de créer la nouvelle situation de projet SP6 apparait.
Sélectionnez l’option ELU (STR/GEO) - Sismique dans la liste « Type de situation de projet » (1). Cliquer sur
permet de revérifier les critères des combinaisons sismiques selon l’EN 1990 dans la boîte de dialogue « Informations sur les règles de combinaison ».
Les actions sismiques sont généralement combinées à l’aide de combinaisons de résultats et non de combinaisons de charges. Pour modifier le paramétrage pour la nouvelle situation de projet, cliquez sur
à côté de la liste « Assistant de combinaison » dans les « Options » (2). La boîte de dialogue « Nouvel assistant de combinaisons » apparait.
Sélectionnez l’option Combinaisons de résultats (analyse linéaire). Puis cliquez sur OK pour fermer la boîte de dialogue.
Accédez à l’onglet Combinaisons d’actions.

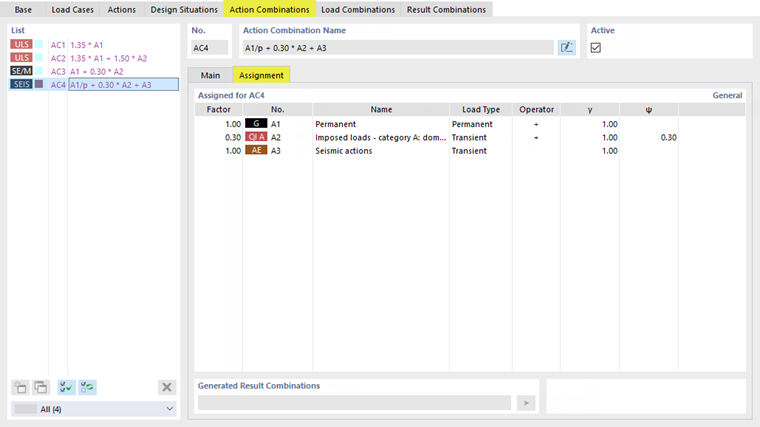

La combinaison d’actions CA4 est créée. Sélectionnez-la dans la liste. Cliquez ensuite sur le sous-onglet Attribution. Le poids propre de l’action A1 est défini sur « /p » (permanent), tandis que les autres actions sont variables. Le facteur ψ de 0,30 est à nouveau appliqué pour les charges imposées. Le cas de charge de l’analyse spectrale contenu dans l’action A3 n’est pas réduit.

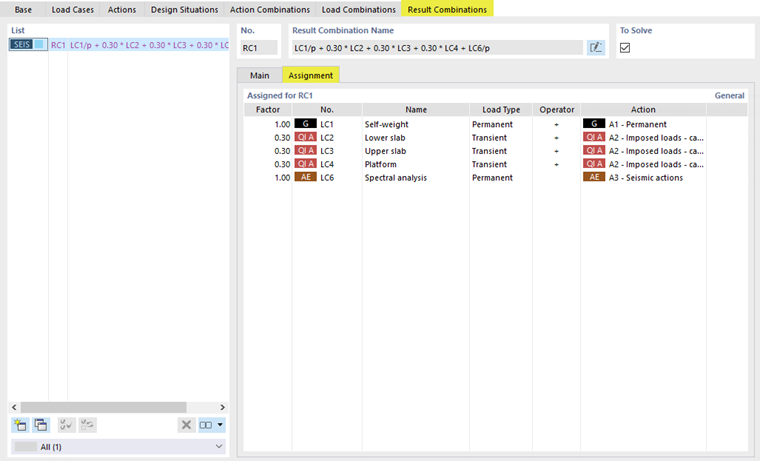

Lorsque vous sélectionnez l’onglet Combinaisons de résultats, le logiciel crée la combinaison sismique CR1. Pour vérifier comment les résultats de chaque cas de charge sont considérés, sélectionnez à nouveau le sous-onglet Attribution.
Les résultats du CC1 et du CC6 sont toujours considérés comme vous pouvez le reconnaître à partir du type de charge « Permanente ». Pour le cas de charge de l’analyse spectrale CC6, les enveloppe des sommes pondérées de tous les résultats seront considérées.
