Paramètres pour l’analyse dynamique

Avant de pouvoir définir des paramètres pertinents pour les analyses dynamiques, vous devez activer les modules complémentaires correspondants. Ils sont contrôlés via les paramètres des « Données de base » du modèle. Pour ouvrir cette boîte de dialogue, cliquez sur Données de base dans le menu Fichier ou sur  Modifier les données générales dans la barre d’outils.

Activation de l’analyse dynamique

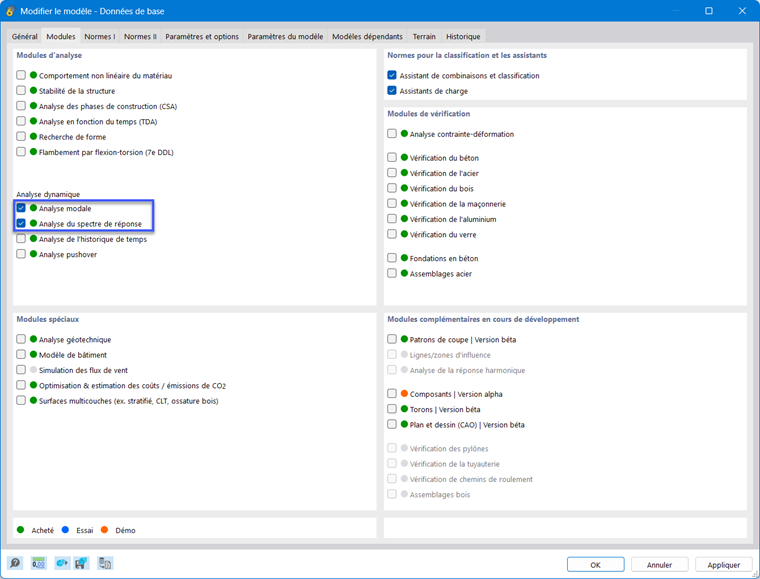

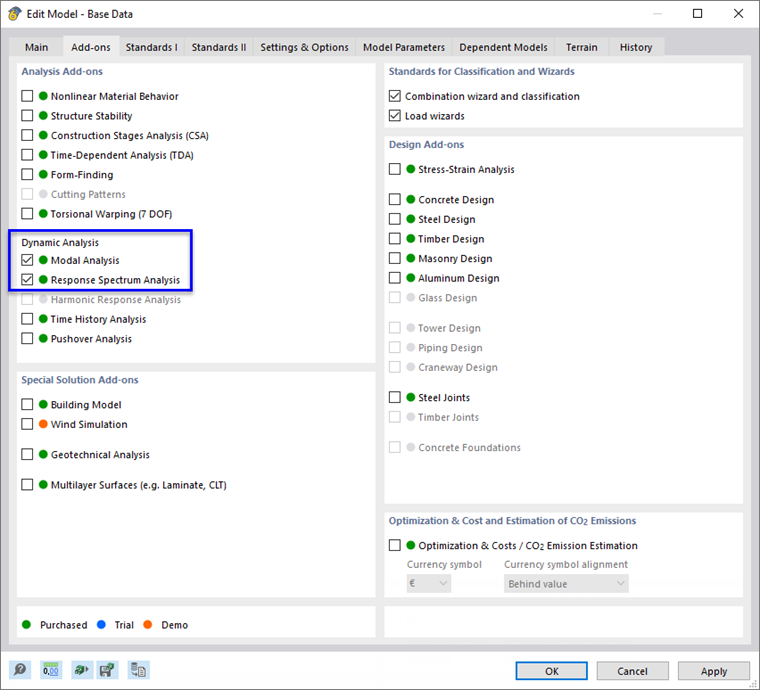

Sélectionnez l’onglet Modules complémentaires de la boîte de dialogue « Modifier le modèle - Données de base ».

Dans la zone « Modules complémentaires d’analyse », sélectionnez les options Analyse modale et Analyse du spectre de réponse. Ainsi, la détermination des fréquences propres et des modes propres ainsi que l’analyse sismique sont activées.

Informations

L’analyse du spectre de réponse est basée sur les résultats de l’analyse modale. Par conséquent, elle ne peut pas être activée de manière indépendante.

Sélection de la norme

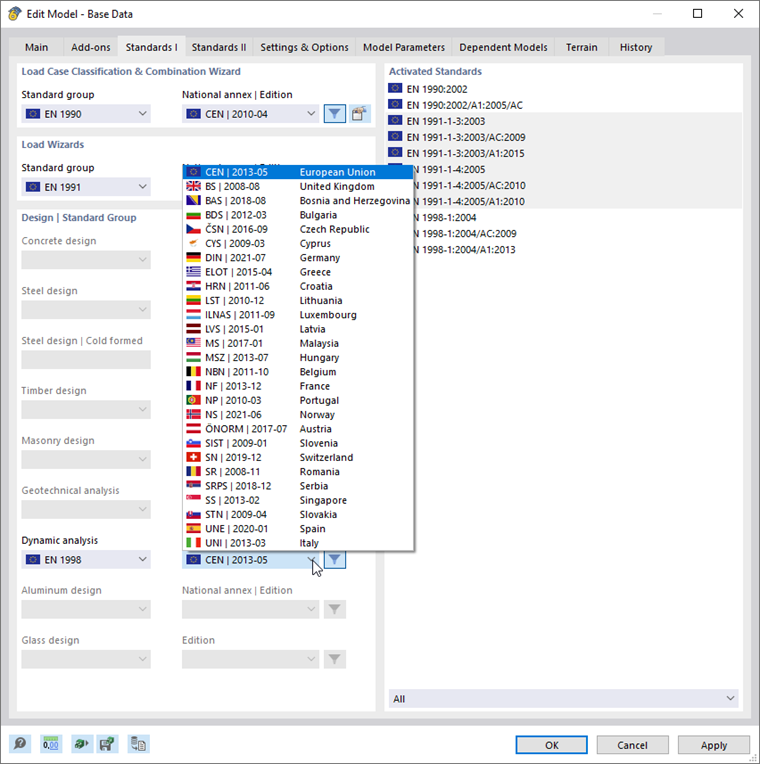

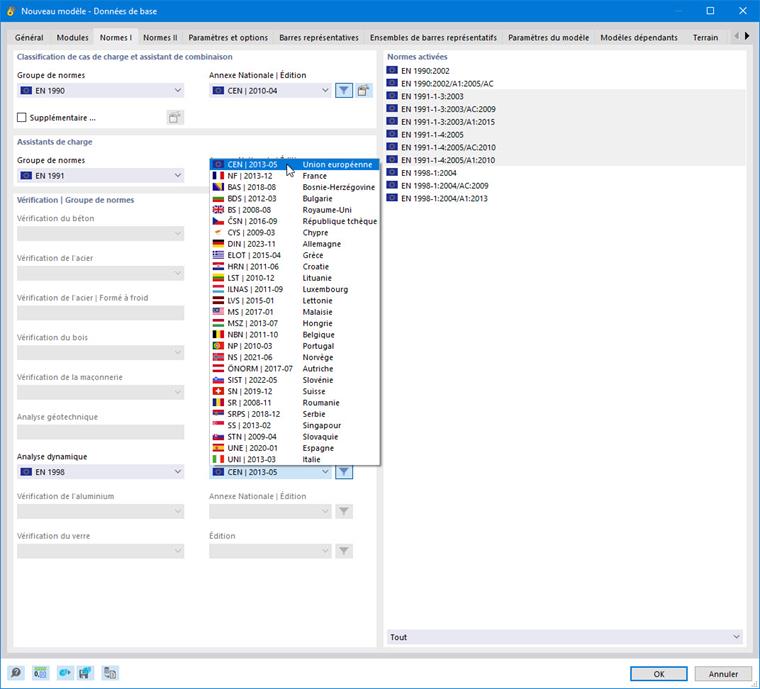

Accédez à l’onglet Normes I pour vérifier la norme prédéfinie pour l’analyse dynamique.

Vérifiez que l’EN 1998 est défini comme groupe de normes pour « l’analyse dynamique ». La liste « Annexe nationale » fournit une sélection pour les paramètres des pays. Même si le modèle se trouve en Italie, les recommandations universelles du CEN doivent être appliquées dans ce tutoriel.

Vérification de la gravité standard

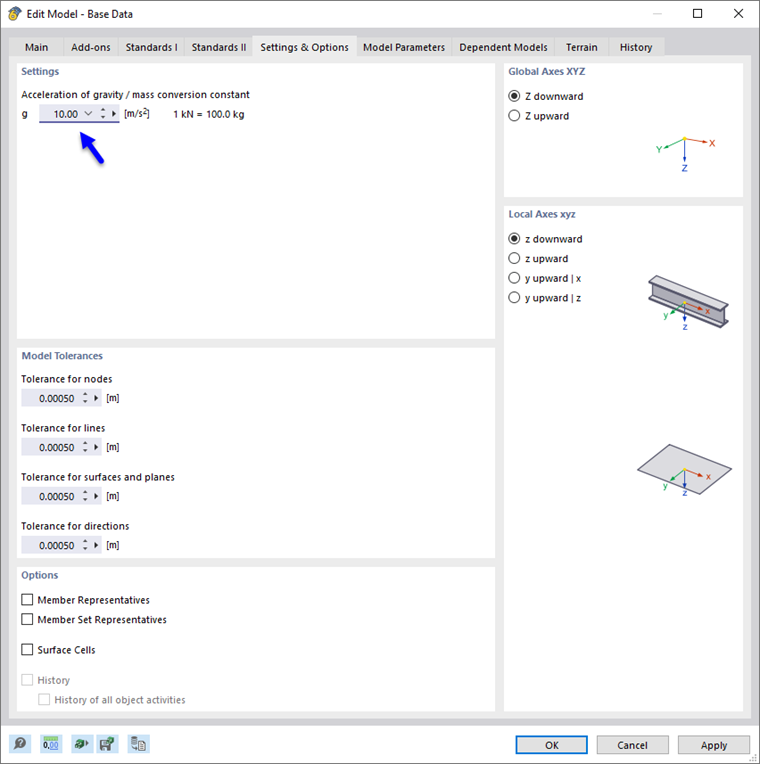

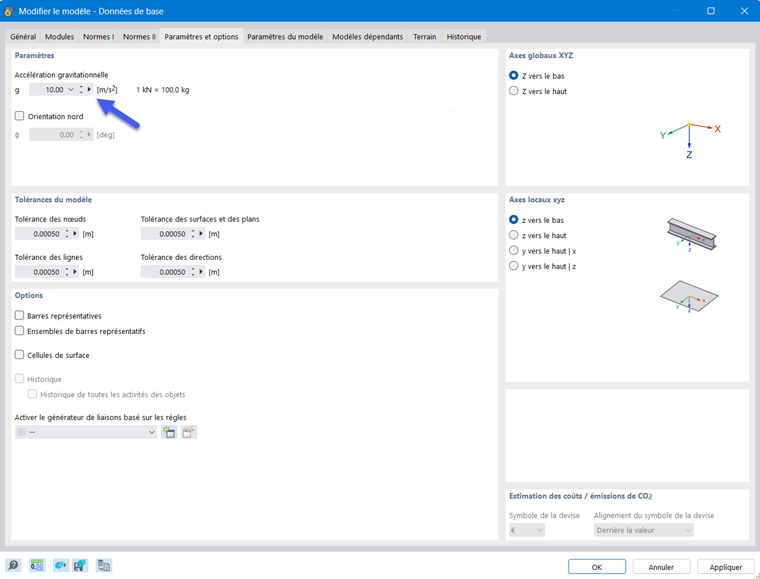

Sélectionnez l’onglet Paramètres et options pour vérifier les paramètres de la gravité standard.

La « constante accélération de la gravité / conversion de masse » g est prédéfinie à 10 m/s2. Vous pouvez ajuster la valeur afin que les charges soient converties en masses avec un facteur différent. Ne modifiez pas les paramètres par défaut.

Cliquez sur OK pour fermer la boîte de dialogue « Données de base ». Si le logiciel vous demande si tous les résultats doivent être supprimés en raison des paramètres modifiés, cliquez sur Oui.

Navigateur

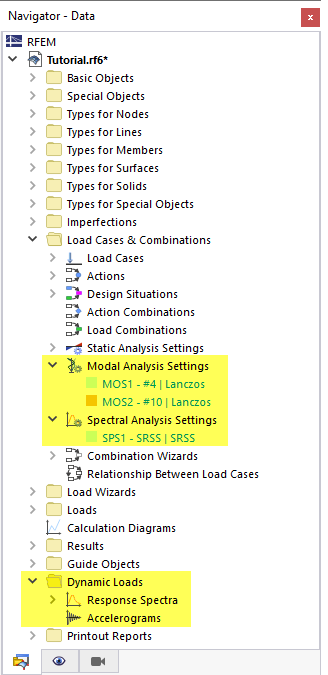

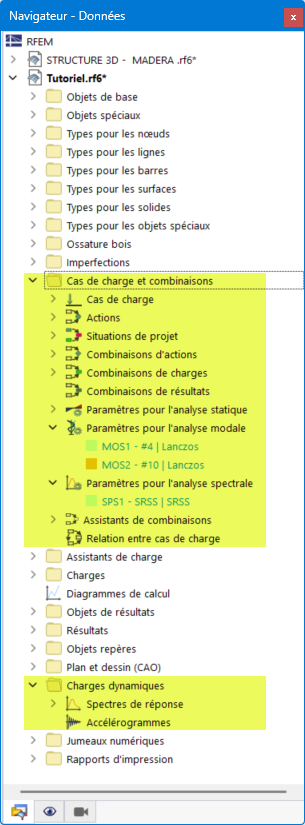

Un nouveau dossier a été ajouté dans le navigateur : « Charges dynamiques ». Il permet de gérer les spectres de réponse et les accélérogrammes utilisés pour l’analyse du spectre de réponse. De plus, de nouveaux éléments sont disponibles dans le dossier « Cas de charge et combinaisons » : « Paramètres pour l’analyse modale » et « Paramètres pour l’analyse spectrale ». Ils permettent de contrôler les paramètres de l’analyse modale et de l’analyse du spectre de réponse.
