Dans la boîte de dialogue « Cas de charge et combinaisons », vous pouvez définir les paramètres du spectre de réponse dans l’onglet Spectre de réponse.

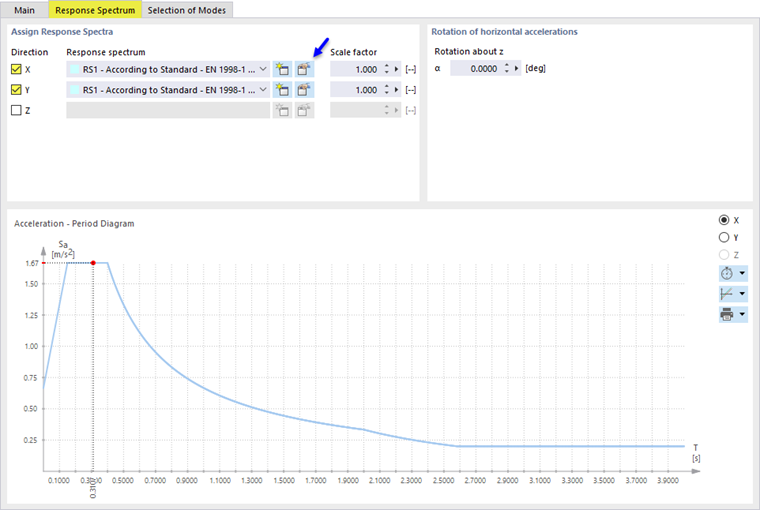

Activez les directions X et Y pour assigner les spectres de réponse par défaut selon l’Eurocode 8. Le diagramme ci-dessous montrera la relation entre l’accélération et le temps.
L’accélération maximale par défaut de 1,67 m/s2 est assez élevée. Pour appliquer les valeurs valides pour la position géographique du modèle, cliquez sur l’une des boutons
à côté de la liste « Spectre de réponse ». La boîte de dialogue « Modifier le spectre de réponse » apparait.
La liste « Types de définition » inclut plusieurs possibilités pour définir le spectre de réponse. Vérifiez que l’option Selon la norme - EN 1998-1 est activée.
L’accélération maximale de référence du sol agR est définie sur 1,00 m/s2. Le modèle étant localisé à Bologne/Italie, nous recommandons d’appliquer la valeur spécifique à cet emplacement. Si vous ne l’avez pas à votre disposition, vous pouvez utiliser l’outil fourni par Dlubal Software. Ouvrez le service de géolocalisation en ligne.

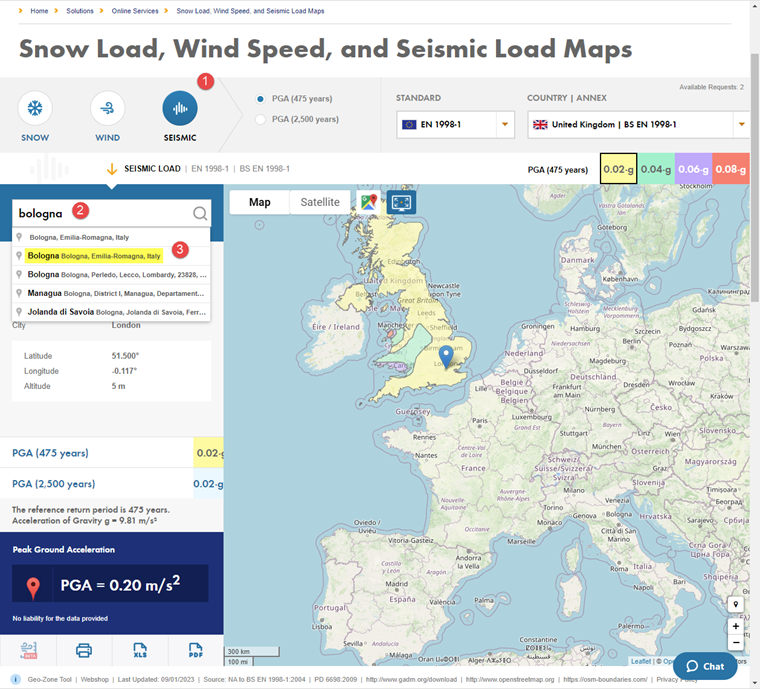

Une carte dans laquelle vous pouvez sélectionner les charges de neige, la vitesse du vent et les charges sismiques apparait. Sélectionnez l’option Sismicité (1).
Dans la zone « Rechercher un lieu », entrez Bologne (2) et sélectionnez l’option Bologne, Émilie-Romagne, Italie dans la liste (3). Les données pour cet emplacement sont lues.

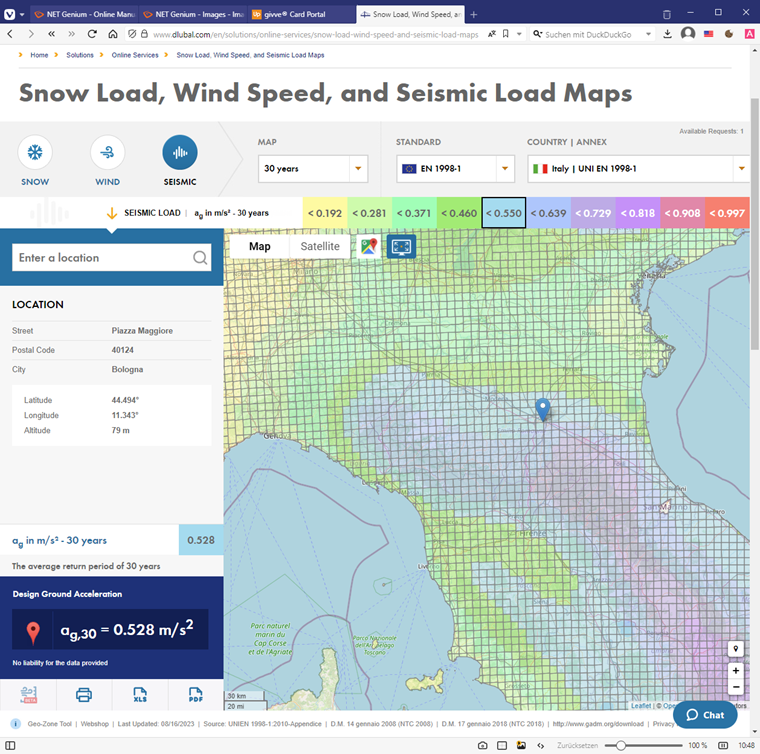

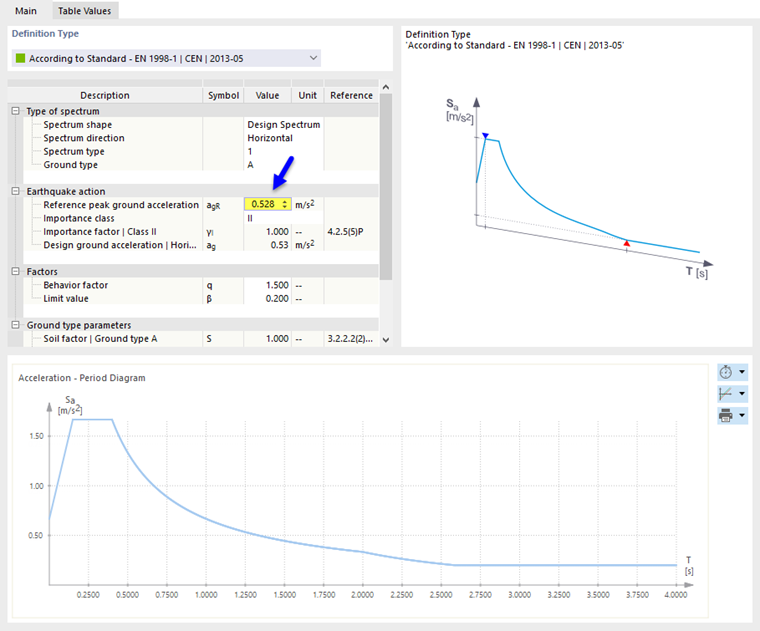

L’accélération de calcul d’un sol ag,30 est de 0,528 m/s2. Copiez cette valeur et revenez à la boîte de dialogue « Modifier le spectre de réponse ». Collez-y la valeur de 0,528 dans la case « Accélération maximale de référence du sol ».

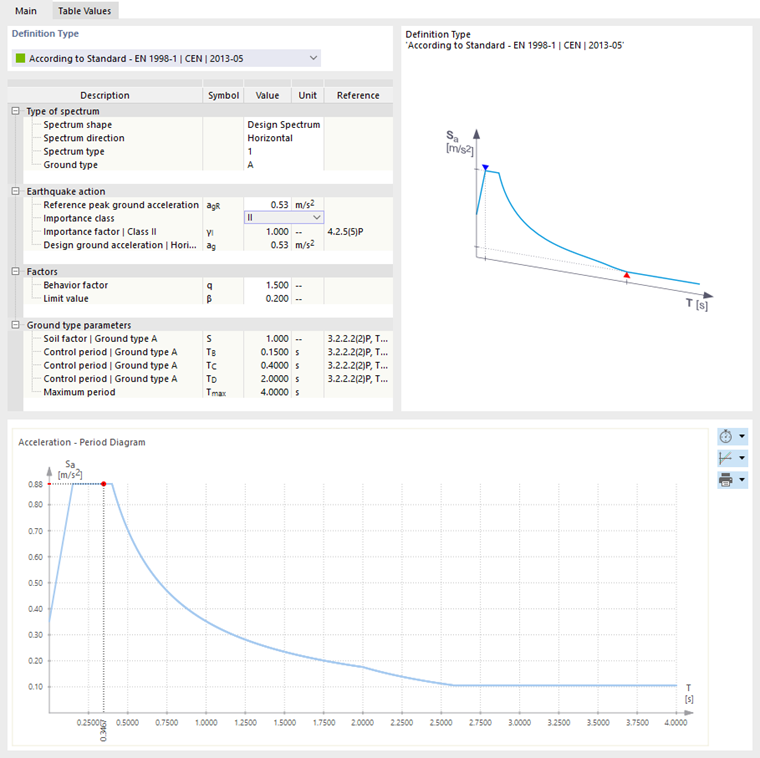

Si vous cliquez sur une autre case pour appliquer la modification, vous verrez dans le diagramme que l’accélération maximale est désormais de 0,88 m/s2.
Vous pouvez vérifier d’autres paramètres dans le tableau, tels que le type de sol ou la classe d’importance. Elles ne doivent cependant pas être modifiées pour cet exemple. Cliquez sur OK pour appliquer le spectre modifié et revenez à la boîte de dialogue « Cas de charge et combinaisons ».
