Évaluation des résultats

Vous pouvez contrôler dans le Navigateur - Résultats les résultats à afficher sur le modèle. Par défaut, les modes propres |u| du premier mode normal sont définis (voir l’image Mode propre de la fréquence propre la plus faible ).

Fréquences propres

La liste N° | Fréquence propre f [Hz] inclut les 32 modes requis pour dépasser les sommes limites de 90 % pour les facteurs des masses modales. Les boutons et à côté de la liste, vous pouvez parcourir les fréquences propres du modèle. Vous avez également la possibilité de sélectionner un mode spécifique directement lors de l’ouverture de la liste.

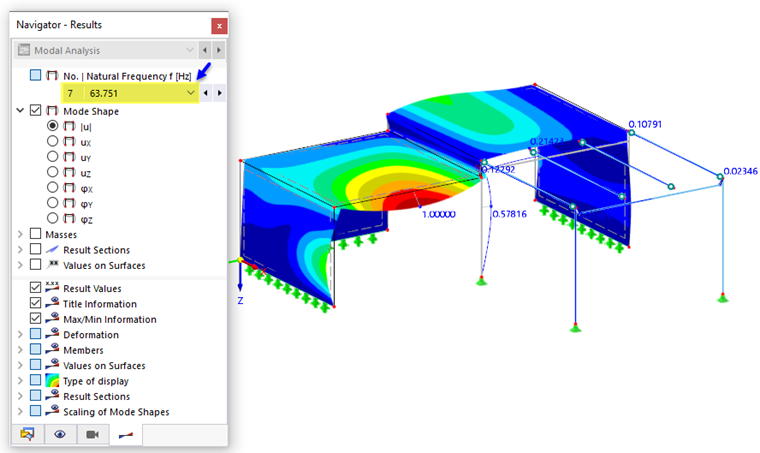

Mode propre à la 7e fréquence propre

Le bouton dans la barre d’outils permettent d’afficher les modes propres sous forme d’affichage animé.

Affichage du mode propre sous forme d'animation

Cliquez à nouveau sur à nouveau pour mettre fin à l’animation.

Modes propres

Chaque fréquence du modèle a un mode propre correspondant. Bien que ces vecteurs de mode propre aient l’apparence des déformations résultant d’un calcul de structure, ils ne représentent pas des « déformations » au sens strict du terme. Les déplacements et les rotations sont plutôt échelonnés à la valeur maximale de 1 et sont sans dimension. Ils sont donc appelés « Déplacements normalisés » et ¯ Rotations normalisées » dans les en-têtes de tableau (voir l'image Résultats des modes propres normalisés par nœud).

Vous pouvez afficher tous les composants de forme en translation et en rotation en sélectionnant l’une des options dans la catégorie « Mode propre » du navigateur. Sélectionnez le composant u_Z, par exemple.

Affichage du composant du mode propre uZ

Lorsque vous avez essayé d’autres options, définissez les résultats échelonnés |u| à nouveau. Si vous souhaitez mettre à l’échelle les résultats maximaux à un autre maximum, vous pouvez appliquer l’une des options spécifiques disponibles dans la partie inférieure du navigateur. Elles sont expliquées dans le manuel en ligne.

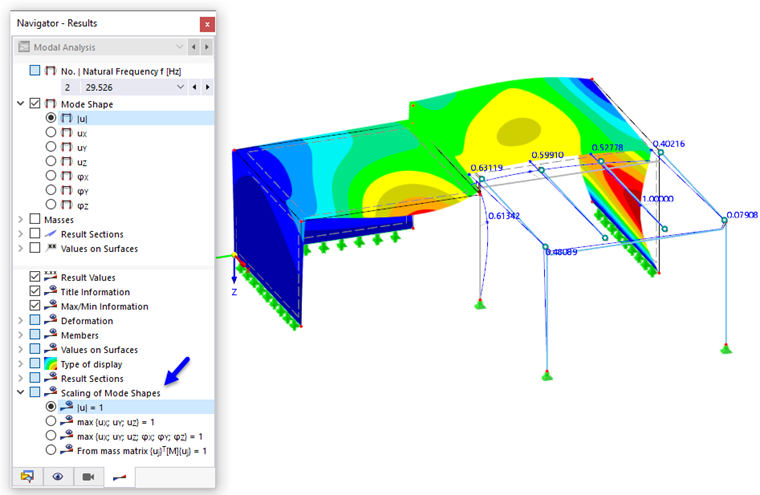

Options de mise à l'échelle pour les modes propres

Masses modales effectives

Comme vous l’avez déjà remarqué, le tableau des masses modales effectives fournit des informations importantes lors de la détermination du nombre de modes requis (voir l’image Facteurs pour les masses modales efficaces ). Les masses modales effectives décrivent la quantité de masse activée dans chaque direction par chaque fréquence propre.

Masses aux points de maillage

Vous pouvez vérifier les masses prises en compte pour l’analyse modale. Pour ce faire, sélectionnez le tableau Masses dans les points de maillage.

Vérification des masses dans les points de maillage

Les masses résultent des charges contenues dans la Combinaison de charge CO9 . Elles ne sont efficaces que dans les directions X et Y spécifiées dans les Paramètres pour l’analyse modale . À la fin du tableau, les sommes pour chaque direction sont affichées.

Pour afficher graphiquement les masses sur les nœuds EF du modèle, cochez la case Masses dans le « Navigateur - Résultats ». Les masses m_X agissant en direction X sont définies par défaut.

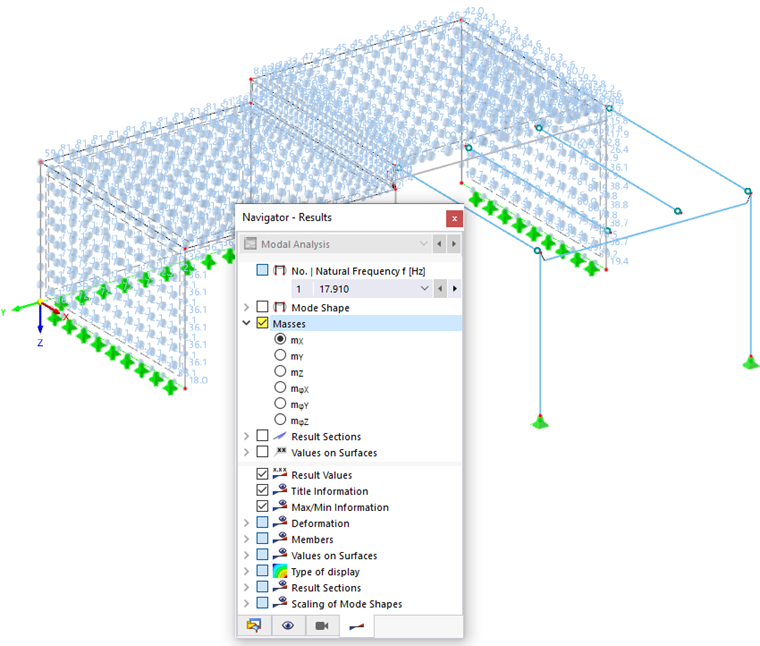

Masses dans les points de maillage agissant dans la direction X

La masse appliquée à chaque nœud de maillage est représentée par une sphère dont la taille est échelonnée à la valeur maximale. Seules les options m_X et m_Y sont pertinentes. Les barres n’ont pas de masses car leurs masses n’ont pas été prises en compte pour l’analyse modale (voir l’image Négliger les masses de barres spécifiques ).

Résultats numériques des modes propres

Les valeurs de toutes les modes propres sont triées dans les tableaux correspondants. Vous pouvez les sélectionner dans les sous-catégories disponibles pour « l’Analyse modale ».

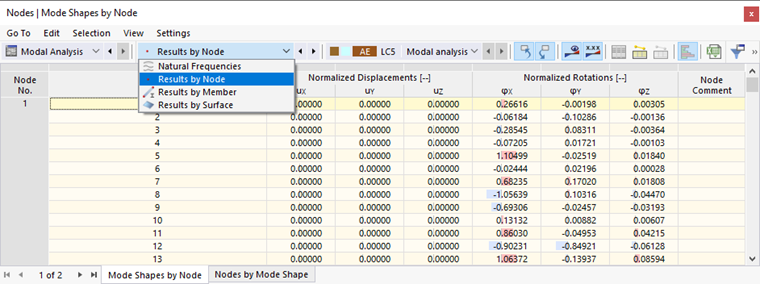

Résultats du mode propre normalisés par nœud

Les déplacements et rotations normalisés des nœuds, des barres ou des surfaces sont répertoriés par numéro d’objet ou par mode propre.

Enfin, sauvegardez les résultats de l’analyse modale en cliquant sur dans la barre d’outils.
