Calcul des résultats de l’analyse spectrale

Vous avez maintenant défini tous les paramètres du cas de charge de l’analyse du spectre de réponse. Cliquez sur Calculer pour lancer l’analyse spectrale du CC6.

Vous pouvez voir dans la boîte de dialogue « Avancement du calcul » que le CC6 est calculé plusieurs fois : Les sous-résultats sont déterminés pour chaque Direction et chaque Mode propre qui sont ensuite superposés en fournissant « l’enveloppe » de tous les extrêmes. L’option « Enregistrer les résultats de tous les modes sélectionnés » ayant été activée dans les Paramètres pour l’analyse spectrale , il est possible d’évaluer tous ces sous-résultats.

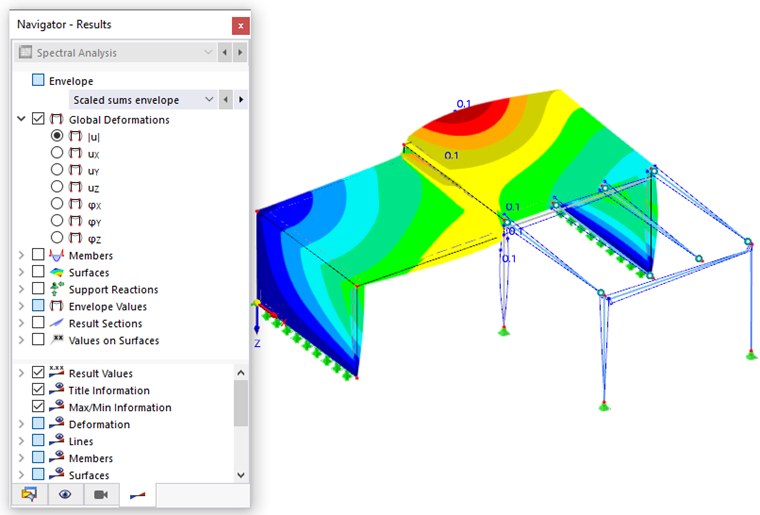

Dès que le calcul est terminé, l’enveloppe des déformations  |u| mentionnée ci-dessous est affichée dans la fenêtre de travail. elles représentent les déformations réelles, et non des résultats mis à l'échelle comme dans l’analyse modale.

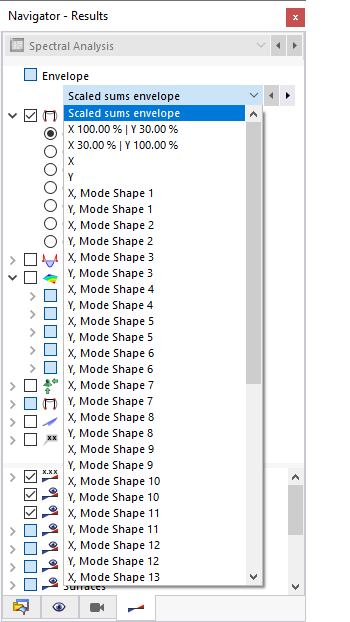

Vous pouvez contrôler dans le Navigateur - Résultats les sous-résultats à afficher. Ouvrez la liste pour vérifier les déformations spécifiques à chaque direction du spectre de réponse et à chaque mode propre pertinent.

La liste permet également d’accéder aux déformations des sommes pondérées ainsi qu’aux directions X et Y.

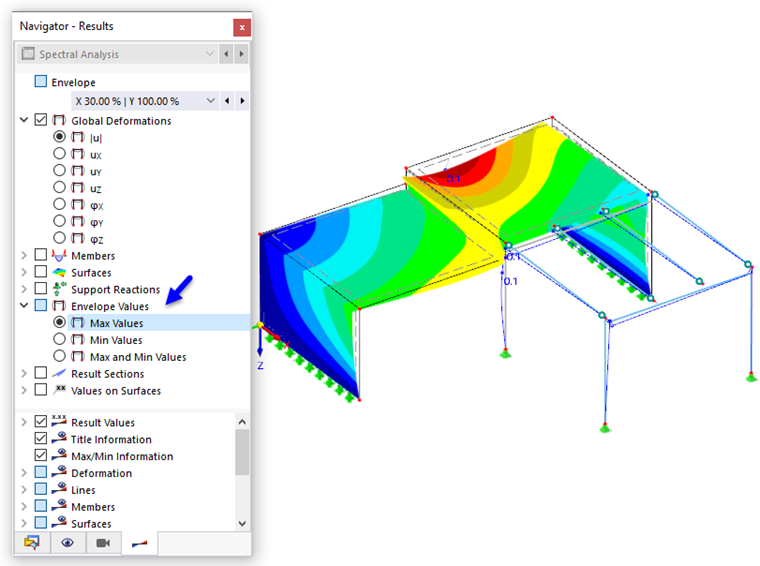

La catégorie « Valeurs de l’enveloppe » propose des options spécifiques vous permettant d’afficher les résultats maximaux ou minimaux au lieu des deux résultats simultanément.

Comme vous l’avez remarqué, les déformations résultant de l’analyse spectrale sont très faibles. Cela est dû au fait que le modèle est plutôt rigide. Si vous souhaitez augmenter les décimales des déformations, vous pouvez utiliser le bouton Einheiten und Dezimalstellen dans la barre d’outils du tableau, ou cliquez sur Modifier dans la barre d’outils et sélectionnez l’option Unités et décimales.

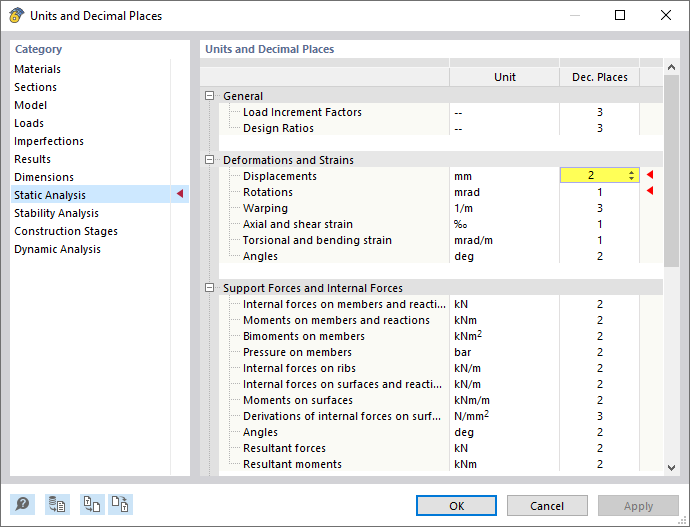

Dans la boîte de dialogue « Unités et décimales », sélectionnez la catégorie Analyse statique. Entrez 2 décimales pour les « Déplacements ». Puis, cliquez sur OK pour appliquer la modification.

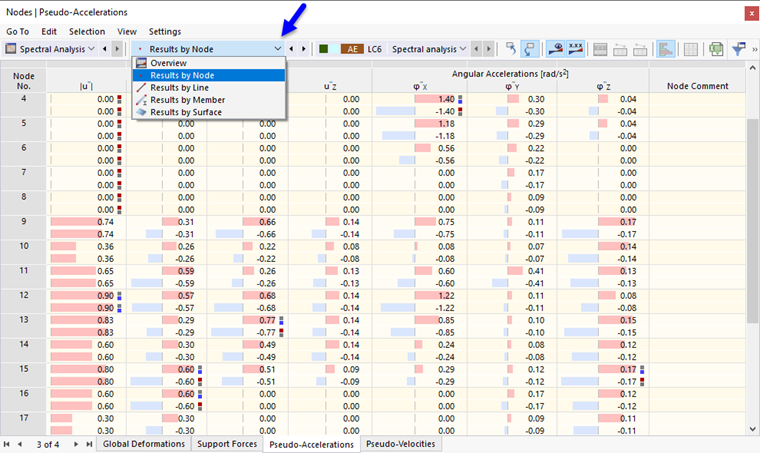

Les résultats sont également répertoriés dans les tableaux. Les données correspondent principalement aux résultats disponibles pour les analyses statiques. Vous pouvez également consulter les accélérations appliquées aux nœuds du modèle fictif des oscillateurs à un degré de liberté dans le tableau Pseudo-accélérations.

Il y a deux valeurs pour chaque nœud, chacune représentant la valeur maximale et minimale.
