Teraz zostały zdefiniowane wszystkie parametry przypadku obciążenia analizy spektrum odpowiedzi. Kliknij przycisk Oblicz , aby rozpocząć analizę spektralną PO6.

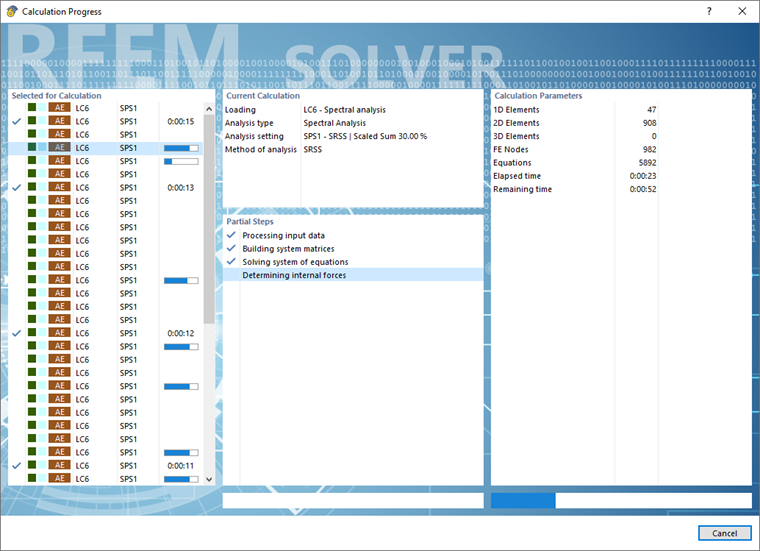

W oknie dialogowym 'Postęp obliczeń' można zauważyć, że PO6 jest obliczany kilkakrotnie: Wyniki częściowe są określane dla każdego Kierunek i co Kształt drgań , które są następnie nakładane na siebie, tworząc „obwiednię” wszystkich wartości ekstremalnych. Ponieważ opcja 'Zapisz wyniki wszystkich wybranych postaci' została aktywowana w Ustawienia analizy spektralnej , można ocenić dowolny z tych wyników cząstkowych.

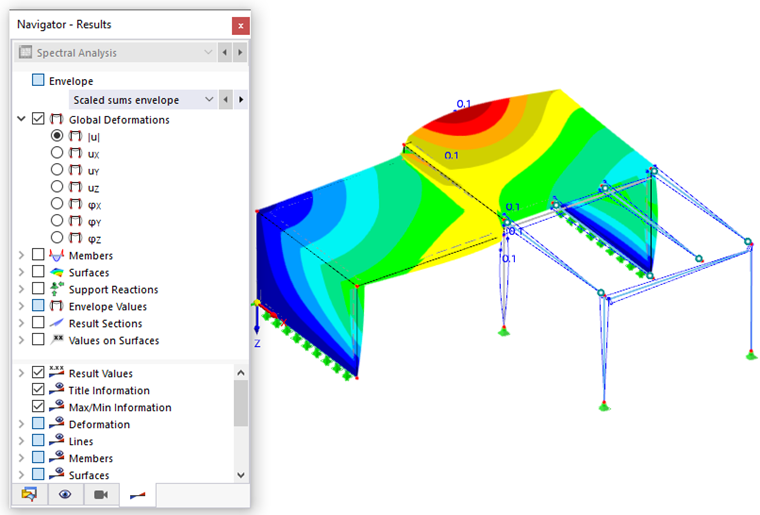

Po zakończeniu obliczeń obwiednia odkształceń |U| W oknie roboczym pojawia się komunikat. Odzwierciedlają one rzeczywiste deformacje, a nie skalowane wyniki, jak w przypadku analizy modalnej.

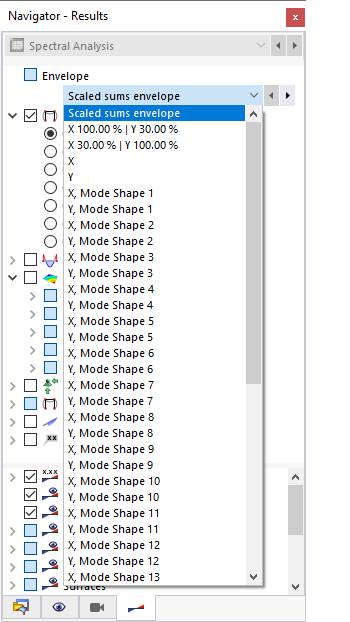

W Nawigatorze - Wyniki można określić, które wyniki cząstkowe mają być wyświetlane. Otwórz listę, aby sprawdzić odkształcenia specyficzne dla każdego kierunku spektrum odpowiedzi i dla każdego odpowiedniego kształtu drgań.
Lista ta umożliwia również dostęp do odkształceń przeskalowanych sum oraz kierunków X i Y.

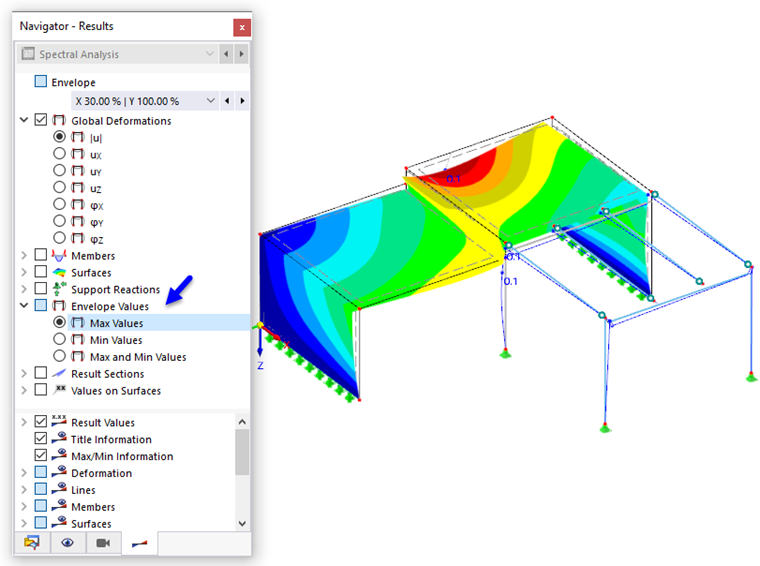

Kategoria 'Wartości obwiedni' oferuje określone opcje wyświetlania maksymalnych lub minimalnych wyników zamiast obu jednocześnie.
Jak można zauważyć, odkształcenia wynikające z analizy spektralnej są bardzo małe. Wynika to z faktu, że model jest dość sztywny. Aby zwiększyć liczbę miejsc dziesiętnych deformacji, można użyć funkcji
na pasku narzędzi lub kliknąć Edytować na pasku narzędzi, a następnie wybrać opcję Jednostki i miejsca dziesiętne.

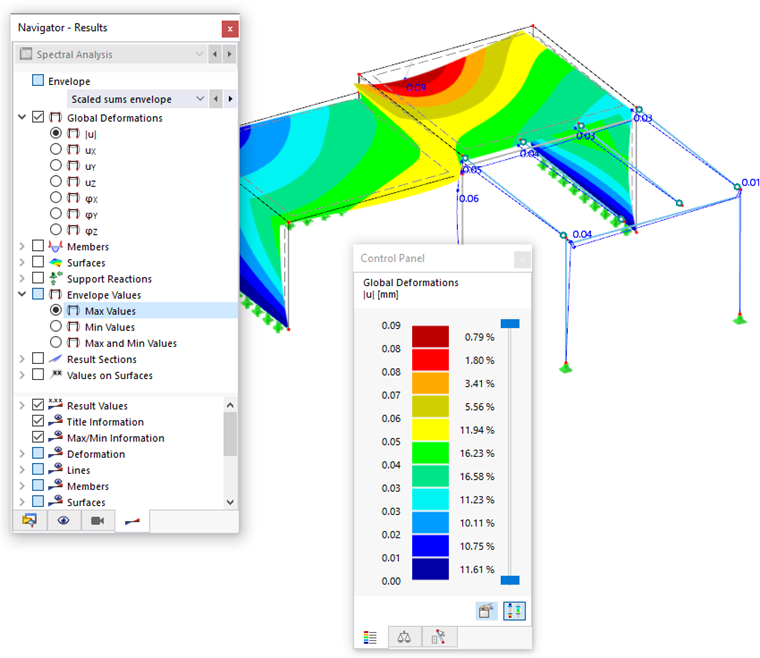

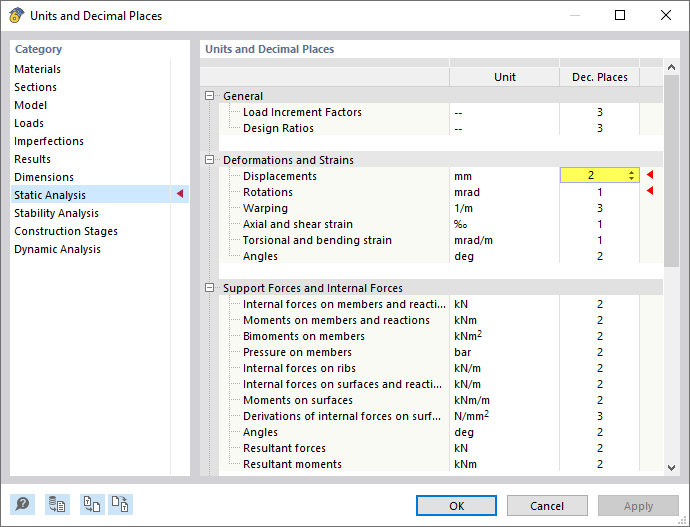

W oknie dialogowym 'Jednostki i miejsca dziesiętne' należy wybrać kategorię Analiza statyczna. Wprowadź 2 miejsca dziesiętne dla 'Przesunięć'. Następnie kliknij przycisk OK , aby zastosować modyfikację.

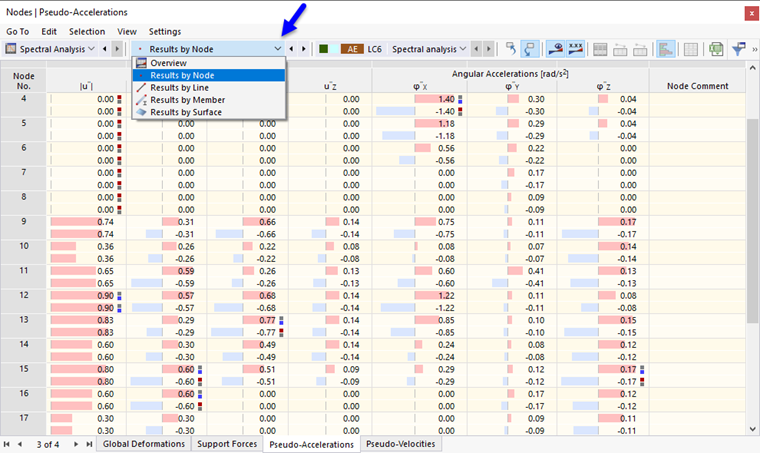

Wyniki są również wyświetlane w tabelach. Dane te w większości odpowiadają wynikom dostępnym dla analiz statycznych. W tabeli Pseudoprzyspieszenia można jednak dodatkowo odczytać przyspieszenia przyłożone do węzłów fikcyjnego modelu oscylatorów o pojedynczym stopniu swobody.
Dla każdego węzła istnieją dwie wartości, z których każda reprezentuje wartość maksymalną i minimalną.
