Wybór postaci drgań

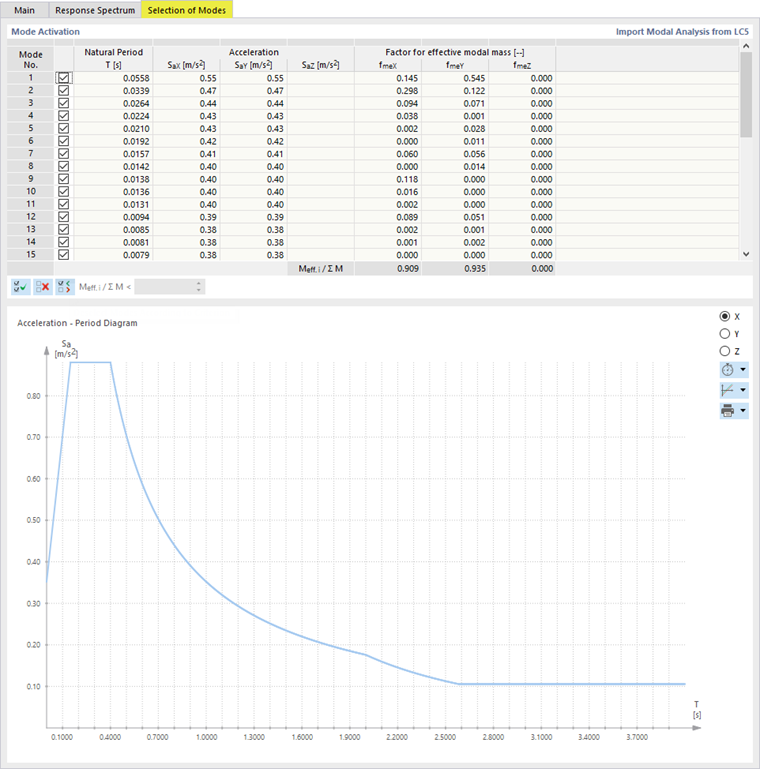

Następnie należy przejść do zakładki Wybór modów. Określa, które mody są uwzględniane w analizie spektralnej.

W tabeli wymienione są wszystkie 32 postacie, które zostały obliczone dla przypadku obciążenia analizy modalnej (PO5) (patrz Współczynniki dla efektywnych mas modalnych image). Wszystkie są domyślnie aktywowane. Na końcu tabeli widoczne są ogólne sumy stosunków między Meff,i oraz M: 90,9% dla fmeX i 93,5% dla fmeY.

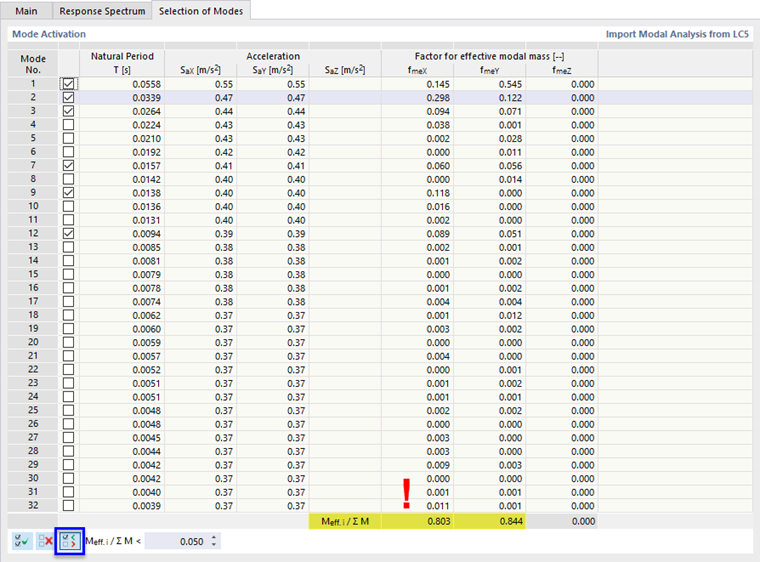

Zgodnie z normą EN 1998-1 [1] 4.3.3.3.1(3) należy uwzględnić wszystkie mody z efektywnymi masami modalnymi większymi niż 5% masy całkowitej. Oznacza to, że masy mniejsze niż 5% mogą zostać pominięte. Użyj Odznacz postaci zgodnie z kryterium , aby aktywować wszystkie postacie większe niż 5%, a tym samym usunąć zaznaczenie mniejszych istotnych postaci.

Wskazówka

Zaoszczędzi to czas obliczeń, gdy nie wszystkie postacie zostaną uwzględnione.

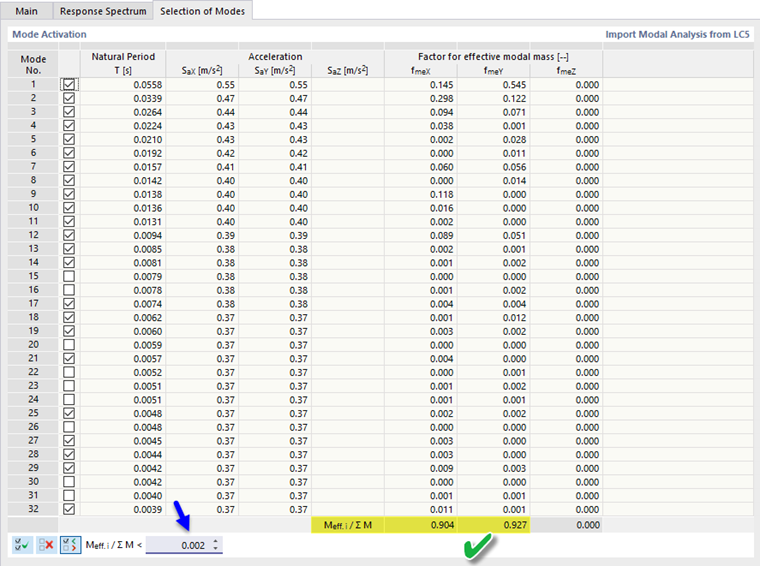

W rezultacie można zauważyć, że granica 5% ('0,05' w polu po prawej stronie przycisku) daje stosunki dla fmeX i fmeY poniżej reguły 90%. Wartość graniczną należy dostosować: Wprowadź 0,002 , aby ręcznie zredukować wartość graniczną.

Stosunek między Meff, i M teraz wynosi 0,904 dla fmeX i 0,927 dla fmeY. Do analizy wystarczą 23 postacie zamiast 32. Niektóre wyższe mody można pominąć.


Odniesienia
  1. EN 1998‑1. (2013). Eurokod 8: Projektowanie konstrukcji z uwagi na trzęsienia ziemi - Część 1: Reguły ogólne, Oddziaływania sejsmiczne i reguły dotyczące budynków, EN 1998-1:2004/A1:2013.
