选择振型

转到【振型选择】选项卡。 “振型”控制的是在反应谱分析中考虑哪些振型。

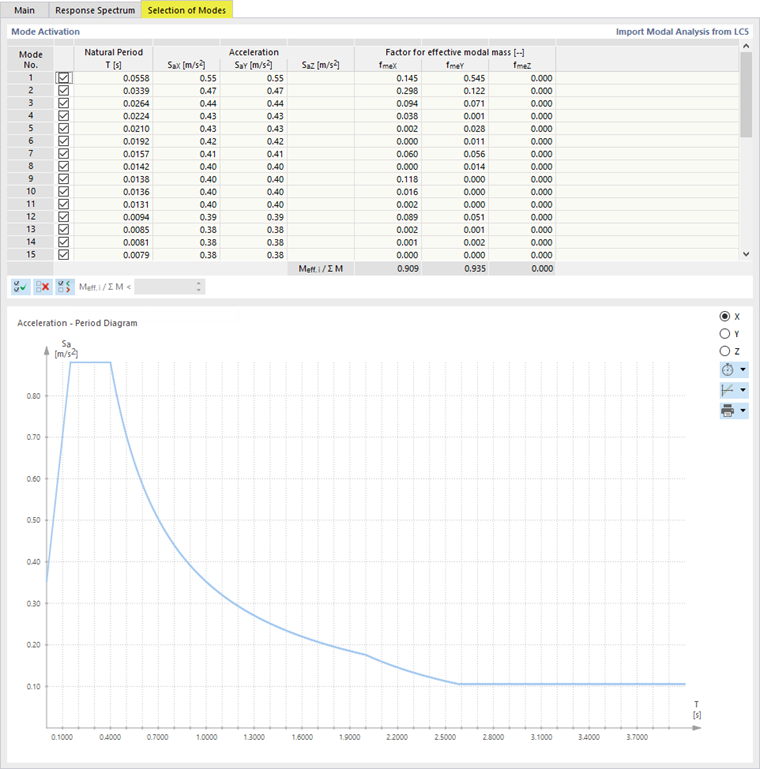

在表格中列出了在模态分析荷载工况(LC5)中计算的所有 32 个振型(见章节 振型有效质量系数 )。 它们都默认激活。 在表格的末尾,您可以看到比值 Meff,i和 Σ M 的总和: fmeX为 90.9%,fmeY为 93.5%。

根据欧洲规范 EN 1998-1 {% 查看[1]]] 4.3.3.3.1(3) 的规定,结构分析考虑所有其振型有效质量大于总质量 5% 的振型。 这意味着小于 5% 的质量可以忽略不计。 使用 按准则取消选取的振型 按钮来激活所有大于 5% 的振型,并取消选择相关系数小于 5% 的振型。

提示

在不考虑所有振型的情况下,可以节省计算时间。

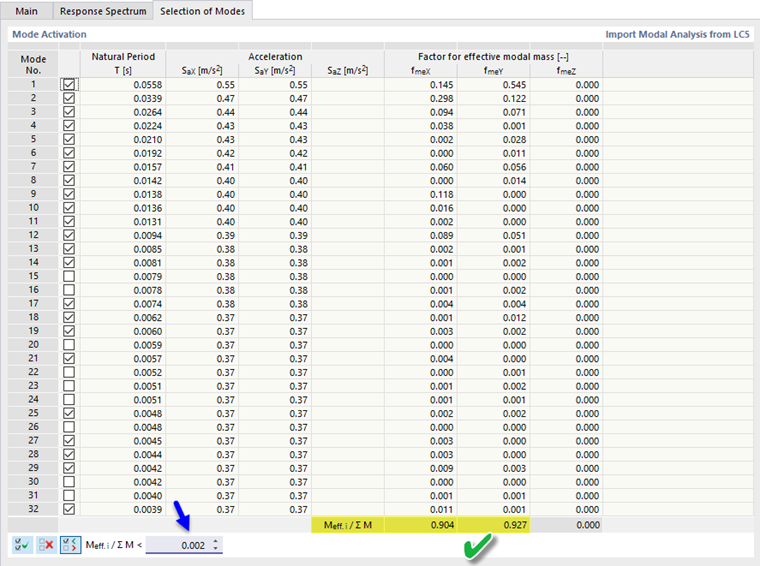

因此您会注意到 5% 的限值(该按钮右侧为'0,05')给出的 fmeX和 fmeY的比值低于 90% 的规定。 必须调整极限值: 输入0.002以手动减少限制。

Meff,i和Σ M now 的比值对于fmeX为0.904,对于fmeY为0.927。 23 个振型就足够了,而不是 32 个。 可以跳过某些更高阶振型。


参考
  1. 而欧洲规范 EN 1998‑1 (2013)。欧洲规范 8: 结构的抗震设计 - 第1部分: 一般规则,建筑地震作用和规范,EN 1998‑1:2004/A1:2013。
