Auswahl der Eigenformen

Wechseln Sie nun zum Register Wahl der Formen. Hier wird festgelegt, welche Eigenformen bei der Spektralanalyse berücksichtigt werden.

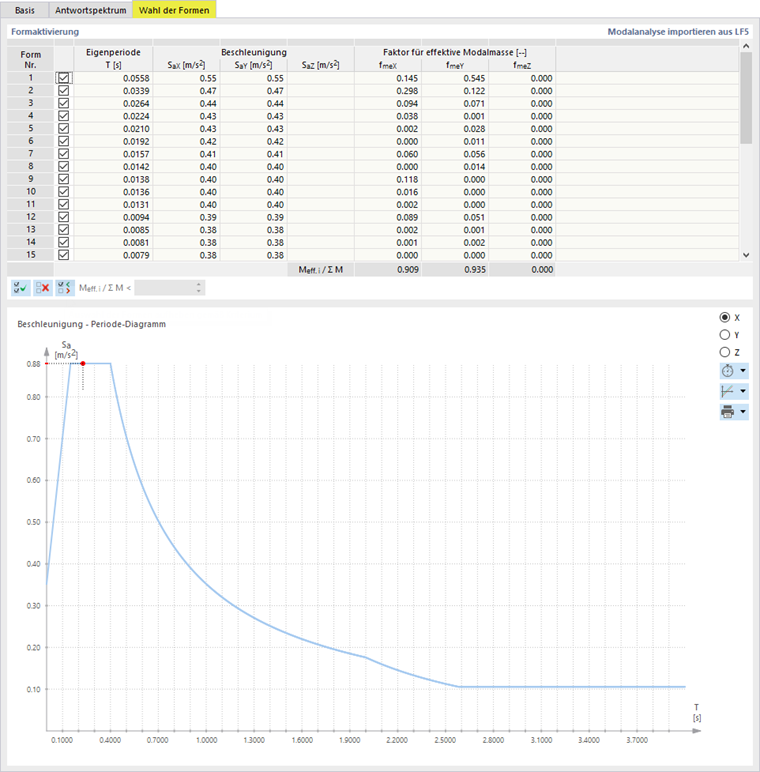

In der Tabelle sind alle 32 Formen aufgelistet, die für den Modalanalyse-Lastfall (LF5) berechnet wurden (siehe Bild Faktoren für effektive Modalmassen ). Sie sind standardmäßig alle aktiviert. Am Ende der Tabelle finden Sie die Gesamtsummen der Verhältnisse zwischen Meff,i und ∑ M: 90.9 % für fmeX und 93.5 % für fmeY.

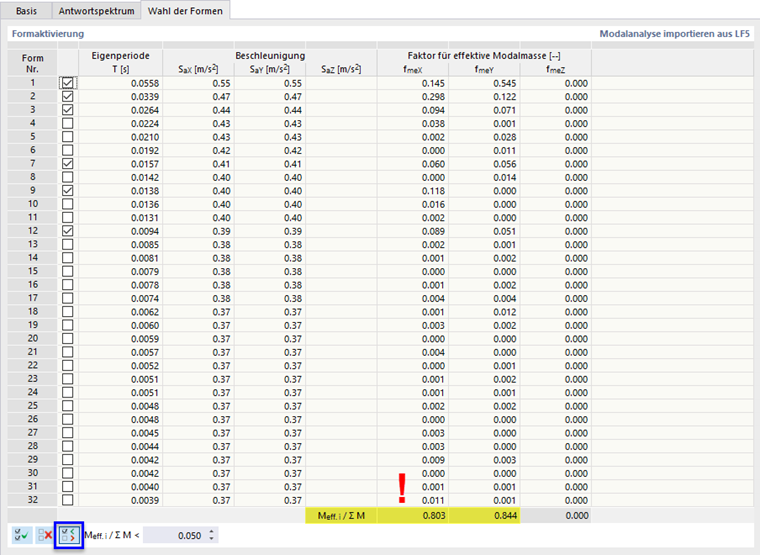

Nach EN 1998-1 [1] 4.3.3.3.1(3) müssen alle Formen berücksichtigt werden, deren effektive Modalmassen größer als 5 % der Gesamtmasse sind. Dies bedeutet, dass Massen kleiner als 5 % vernachlässigt werden dürfen. Verwenden Sie die Schaltfläche Auswahl der Formen aufheben gemäß Kriterium zur Aktivierung aller Eigenformen über 5 % und deaktivieren Sie damit die kleineren relevanten Formen.

Tipp

Es spart Berechnungszeit, wenn nicht alle Formen berücksichtigt werden.

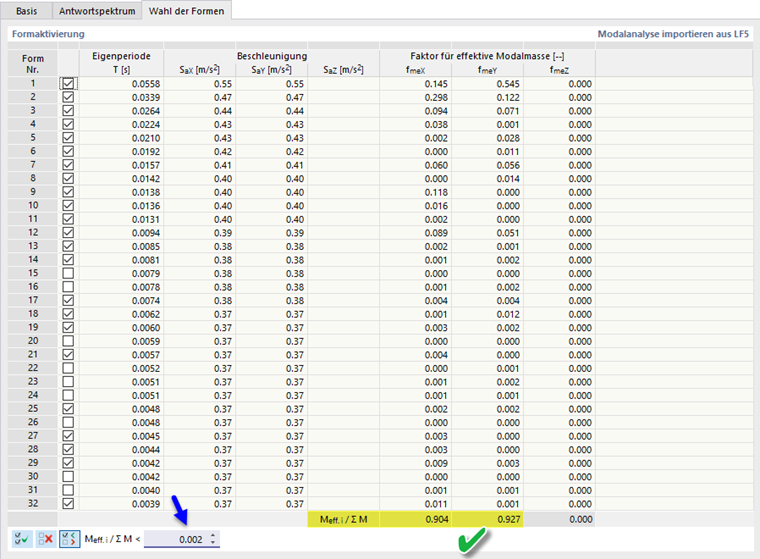

Sie werden feststellen, dass der Grenzwert von 5 % ('0.05' im Feld rechts neben der Schaltfläche) zu Verhältnissen für fmeX und fmeY führt, die unter der 90 %-Regel liegen. Die Grenze muss angepasst werden: Geben Sie 0.002 ein, um den Grenzwert manuell zu verringern.

Das Verhältnis zwischen Meff,i und ∑ M beträgt jetzt 0.904 für fmeX und 0.927 für fmeY. Es sind 23 statt 32 Eigenformen für die Analyse ausreichend. Einige höhere Formen können übersprungen werden.
