Výběr vlastních tvarů

Dále přejděte do záložky Výběr tvarů. Určuje, které tvary se zohlední při spektrální analýze.

Vlastní tvary pro spektrální analýzu

V tabulce se zobrazí všech 32 tvarů, které byly spočítány pro zatěžovací stav pro modální analýzu (ZS5) (viz kapitola Součinitele pro účinné modální hmoty ). Všechny jsou standardně aktivovány. Na konci tabulky vidíme celkové součty poměrů mezi M_eff,i a ∑ M: 90,9 % pro f_meX a 93,5 % pro f_meY.

Podle EN 1998-1 [1] 4.3.3.3.1(3) je třeba zohlednit všechny tvary s účinnými modálními hmotami většími než 5 % celkové hmotnosti. To znamená, že hmoty menší než 5% lze zanedbat. S addonem aktivovat všechny tvary větší než 5%, a tím zrušit výběr vedlejších relevantních tvarů.

Zrušení výběru tvarů podle kritéria

Všimněte si, že limit 5% ('0,05' v poli vpravo od tlačítka) dává využití pro f_meX a f_meY pod pravidlem 90%. Mezní hodnota musí být upravena: Zadejte 0,002 pro ruční redukci limitu.

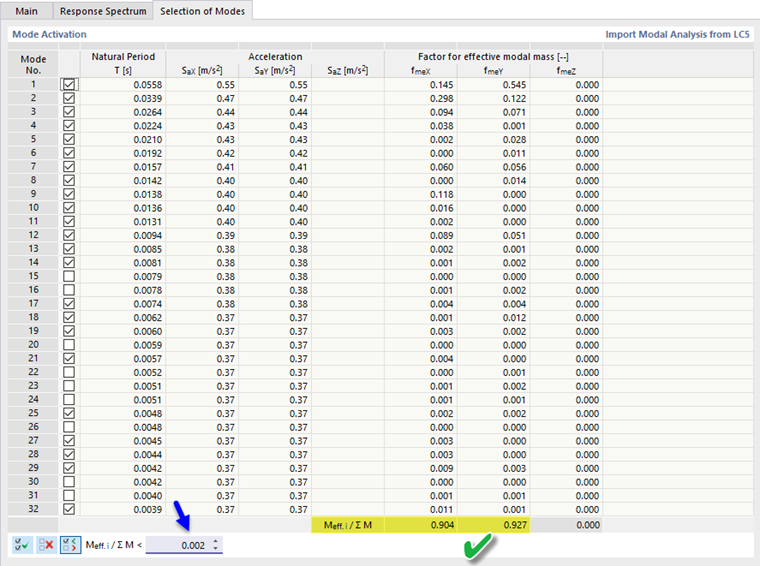

Úprava kritéria pro splnění požadavku

Poměr mezi M_eff,i a ∑ M je nyní 0,904 pro f_meX a 0,927 pro f_meY. Pro analýzu stačí 23 tvarů místo 32. Některé vyšší stavy lze přeskočit.
