Úprava výchozího nastavení
Nastavení pro modální analýzu lze upravit v navigátoru Data. Poté ve složce 'Zatěžovací stavy a kombinace' otevřete podpoložku Nastavení pro modální analýzu (viz kapitola Navigátor Položky ). Dvakrát klikněte na MOS1 - #4 | Lanczos.

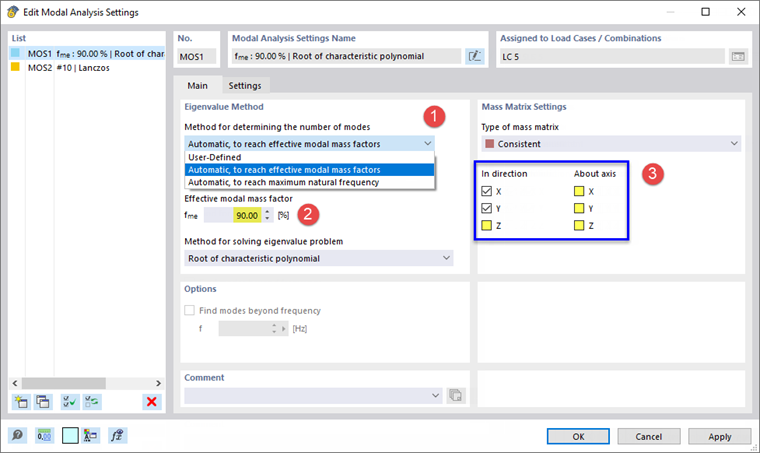

V dialogu 'Upravit nastavení pro modální analýzu' otevřete seznam pro úpravu 'metody pro stanovení počtu tvarů'. Vyberte možnost Automaticky pro dosažení faktorů účinných modálních hmot (1).
Ujistěte se, že v poli níže (2) je 'faktor účinných modálních hmot' nastaven na 90%. Program tak spočítá tolik tvarů, kolik je zapotřebí k dosažení 90 % součinitelů modálních hmot pro každý směr.
Hmoty jsou relevantní pouze v globálních směrech X a Y, pokud se provádí seizmická analýza. Zrušte proto zaškrtnutí políček ve směru osy Z a ve směru osy X , Y a Z v sekci 'Nastavení matice hmoty' (3).

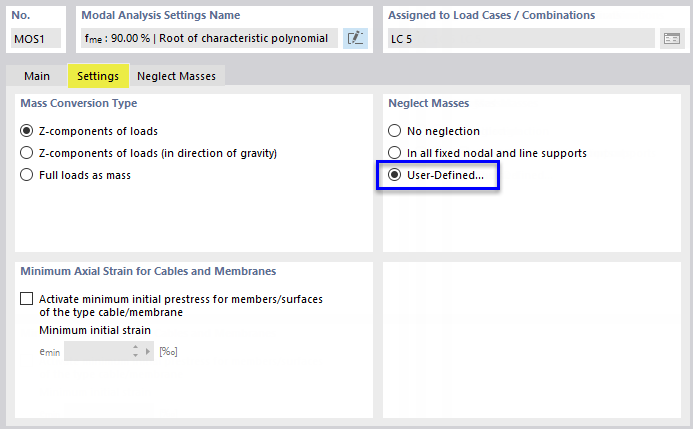

Dále vybereme podzáložku Nastavení. V sekci 'Zanedbat hmoty' vyberte možnost Uživatelské zadání pro deaktivaci prutů plošiny: jejich hmotnosti jsou víceméně irelevantní, protože plošina nemá téměř žádný vliv na globální matici hmot.
Vyberte záložku Zanedbat hmoty , která byla přidána. Buňku aktivujeme kliknutím do pole Typ objektu. Poté vyberte ze seznamu možnost Linie.
Vpravo klikněte na rozevírací seznam Objekt. Poté klikněte na
v tomto poli (viz obrázek Zanedbání hmot určitých prutů) pro grafický výběr linií v pracovním okně.

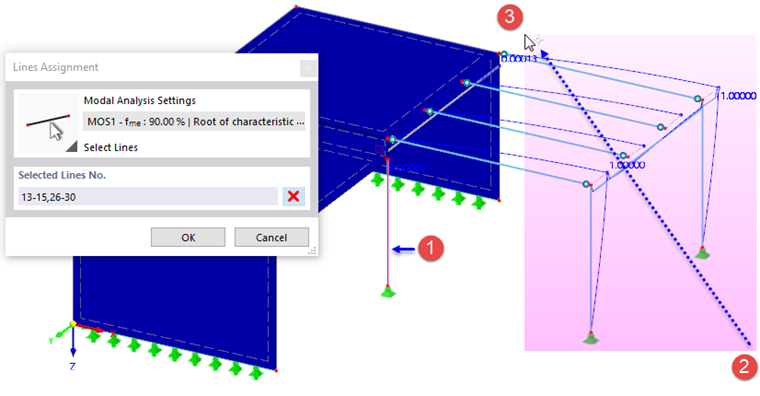

Klikněte na betonový sloup (1) a poté natáhněte okno zprava (2) doleva (3) pro výběr linií 13-15 a 26-30. Pokud se tato čísla zobrazí v dialogu 'Přiřazení linií' správně, klikněte na OK.
Deaktivace linií prutů plošiny zkracuje matici hmot, a tím i dobu výpočtu.
Nakonec kliknutím na tlačítko OK zavřete dialog 'Upravit nastavení pro modální analýzu' a použijte nové parametry. Jakmile se vás program zeptá, zda se mají smazat všechny výsledky, klikněte na Ano.
Výpočet zatěžovacího stavu
Ujistěte se, že je v panelu nástrojů nastaven dynamický zatěžovací stav ZS5 Modální analýza. Poté klikněte na
pro opětovné spuštění výpočtu.
Výpočet nyní trvá o něco déle, než se stanoví požadovaný počet tvarů. Jakmile je analýza dokončena, v seznamu navigátoru najdete 32 režimů. Nejnižší vlastní frekvence modelu se nyní vztahuje spíše ke globálnímu vlastnímu tvaru než k lokálnímu.
Při nové kontrole součinitelů účinných modálních hmot si všimnete, že oba součty hodnot ve sloupcích fmeX a fmeY jsou nyní větší než 90 %. Pro splnění požadavků je zapotřebí přesně 32 tvarů.
