Modifica delle impostazioni predefinite
Per modificare le impostazioni per l'analisi modale, selezionare Navigatore - Dati. Quindi, apri la sottovoce Impostazioni analisi modale nella cartella 'Carica casi e combinazioni' (vedi Navigatore Items immagine). Fare doppio clic su MOS1 - #4 | Lanczos articolo.

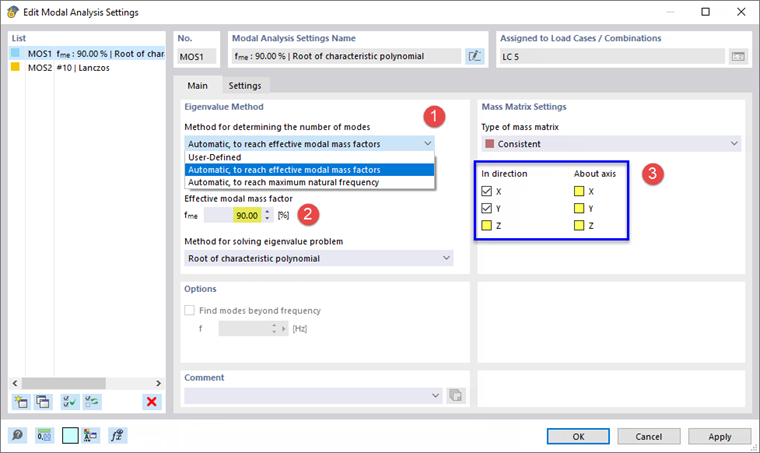

Nella finestra di dialogo 'Modifica impostazioni dell'analisi modale', aprire l'elenco per modificare il 'Metodo per determinare il numero di modi'. Selezionare l'opzione Automatico, per raggiungere i coefficienti di massa modale efficaci (1).
Assicurarsi che il 'Coefficiente di massa modale efficace' sia impostato come 90% nella casella sottostante (2). Il programma calcolerà quindi tutti i modi necessari per raggiungere il 90% dei coefficienti di massa modale per ogni direzione.
Le masse sono rilevanti solo nelle direzioni globali X e Y quando si eseguono analisi sismiche. Pertanto, deselezionare le caselle di controllo Z direzionale e X , Y e Z rotazionale nell'area 'Impostazioni matrice di massa' (3).

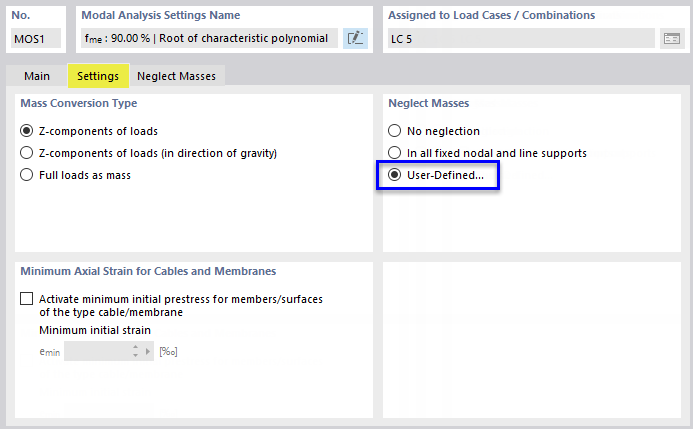

Seleziona la sottoscheda Impostazioni successiva. Nell'area 'Trascura masse', seleziona l'opzione Definito dall'utente per disabilitare le aste della piattaforma: le loro masse sono più o meno irrilevanti poiché la piattaforma non ha quasi alcun effetto sulla matrice di massa globale.

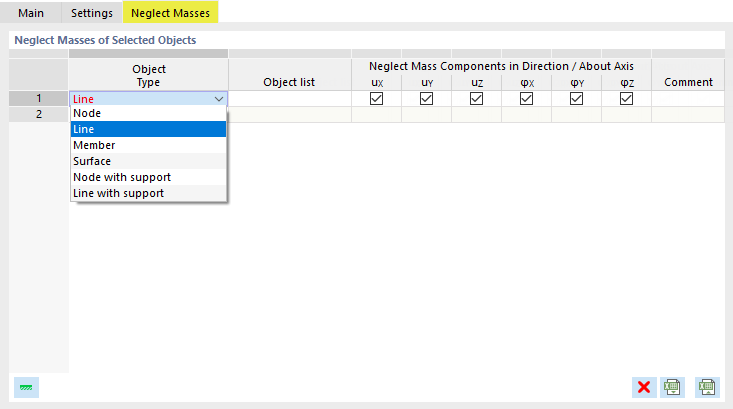

Seleziona la scheda Trascura masse che è stata aggiunta. Fare clic nella casella Tipo di oggetto per attivare la cella. Quindi selezionare l'opzione Linea dall'elenco.

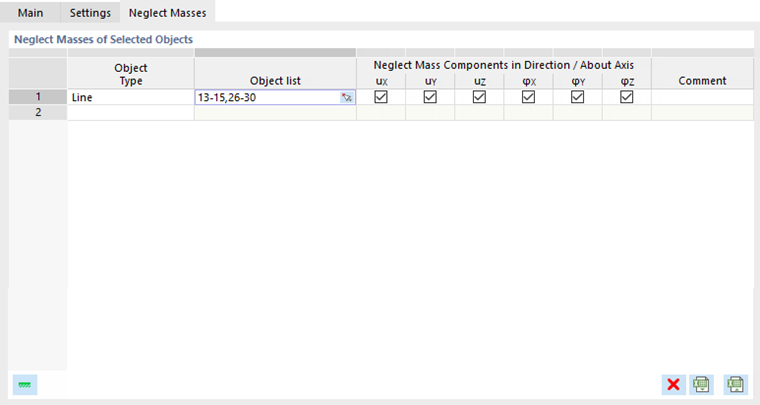

Fare clic nella casella di riepilogo Oggetto a destra. Quindi fare clic su
pulsante in quella casella (vedi l'immagine Trascurare le masse di aste specifiche) per selezionare le linee graficamente nella finestra di lavoro.
Fare clic sulla colonna di calcestruzzo (1) e quindi disegnare una finestra da destra (2) a sinistra (3) per selezionare le linee 13-15 e 26-30. Quando questi numeri sono visualizzati correttamente nella finestra di dialogo 'Assegnazione linee', fare clic su OK.
La disattivazione delle linee delle aste della piattaforma riduce la matrice di massa e, quindi, il tempo di calcolo.
Infine, fare clic su OK per chiudere la finestra di dialogo 'Modifica impostazioni analisi modale' e applicare i nuovi parametri. Quando il programma chiede se tutti i risultati devono essere eliminati, fare clic su Sì.
Calcolo del caso di carico
Assicurarsi che il caso di carico dinamico LC5 Analisi modale sia impostato nell'elenco della barra degli strumenti. Quindi fare clic su
per ricominciare il calcolo.
Il calcolo ora richiede un po' più di tempo per determinare il numero di modi richiesto. Non appena l'analisi è terminata, troverai 32 modi nell'elenco del navigatore. La frequenza naturale più bassa del modello è ora correlata a una forma modale globale piuttosto che a una locale.
Quando si controllano di nuovo i coefficienti delle masse modali efficaci, si noterà che entrambe le somme dei valori delle colonne fmeX e fmeY sono ora maggiori del 90%. Per soddisfare i requisiti sono necessarie esattamente 32 modalità.
