Dostosowywanie ustawień analizy modalnej

Modyfikowanie ustawień domyślnych

W celu dostosowania ustawień dla analizy modalnej należy wybrać opcję Dane w Nawigatorze. Następnie należy otworzyć podpunkt Ustawienia analizy modalnej w folderze 'Przypadki obciążeń i kombinacje' (patrz Elementy nawigatora image). Kliknij dwukrotnie MOS1 - #4 | Lanczosa.

W oknie dialogowym 'Edytuj ustawienia analizy modalnej' należy otworzyć listę w celu modyfikacji 'Metody określania liczby modów'. Po wybraniu opcji Automatycznie, aby przejść do opcji efektywnych współczynników masy modalnej (1).

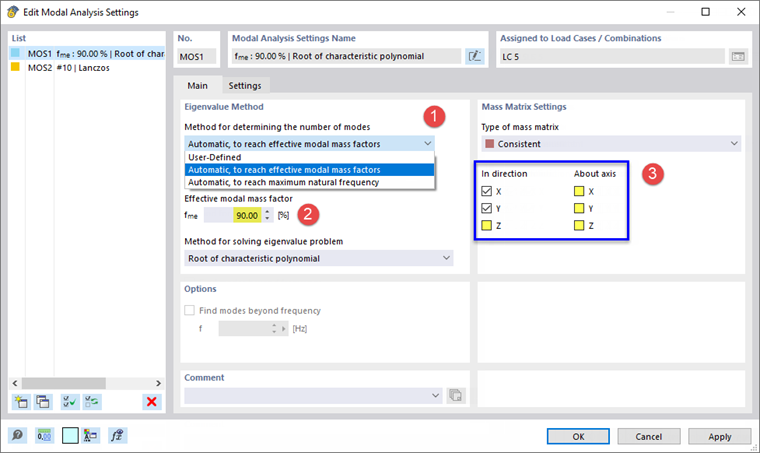

Dostosowywanie ustawień analizy modalnej

Należy upewnić się, że 'Współczynnik efektywnej masy modalnej' jest ustawiony w polu poniżej (2) na 90%. W ten sposób program obliczy tyle postaci, ile potrzeba, aby osiągnąć 90% współczynników masy modalnej dla każdego kierunku.

Masy mają znaczenie tylko w globalnych kierunkach X i Y podczas przeprowadzania analiz sejsmicznych. W tym celu należy odznaczyć pola wyboru Kierunek Z oraz Obrót X , Y i Z w polu 'Ustawienia macierzy mas' (3).

Następnie należy wybrać podzakładkę Ustawienia. W polu 'Zaniedbać masy' należy wybrać opcję Zdefiniowane przez użytkownika , aby dezaktywować pręty platformy: ich masy są mniej lub bardziej nieistotne, ponieważ platforma nie ma prawie żadnego wpływu na globalną macierz mas.

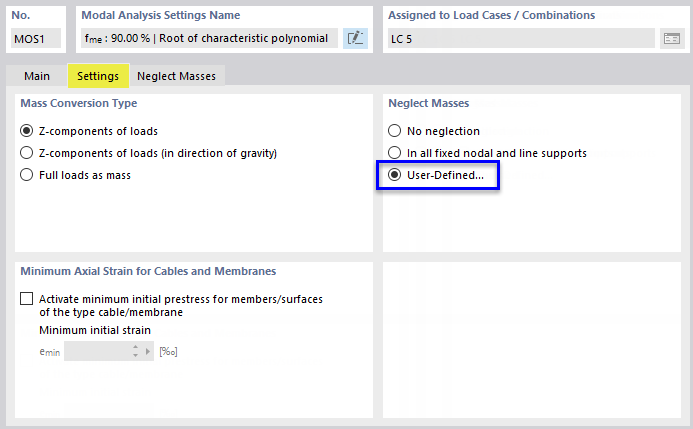

Specyficzne ustawienia pomijania mas

Należy wybrać zakładkę Pomiń masy , która została dodana. Kliknąć w polu Typ obiektu , aby aktywować komórkę. Następnie z listy należy wybrać opcję Linia.

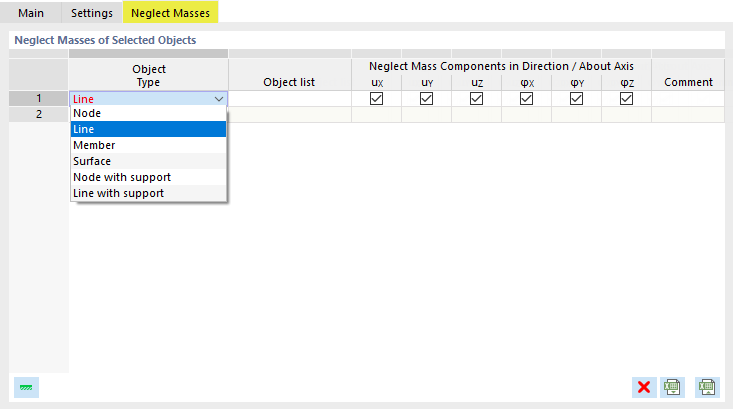

Wybór typu obiektu

Po prawej stronie należy kliknąć listę Obiekt. Następnie kliknij przycisk w tym polu (patrz obrazek Pomijanie mas określonych prętów), aby wybrać linie graficznie w oknie roboczym.

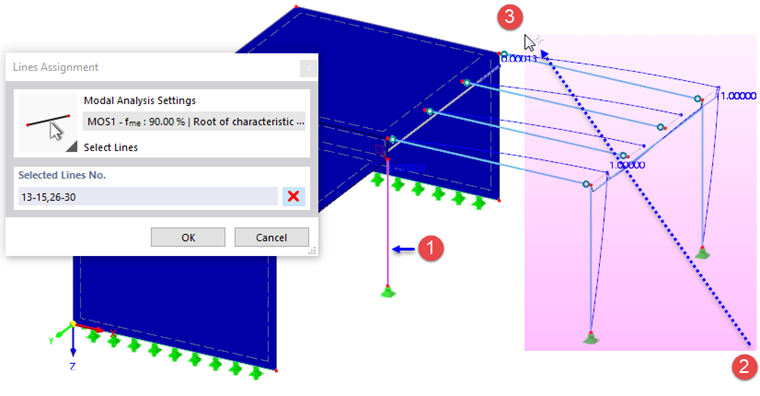

Graficzne wybieranie linii pręta

Kliknij słup betonowy (1), a następnie narysuj okno od prawej (2) do lewej (3), aby wybrać linie 13-15 i 26-30. Po prawidłowym wyświetleniu tych numerów w oknie dialogowym 'Przypisanie linii' należy kliknąć przycisk OK.

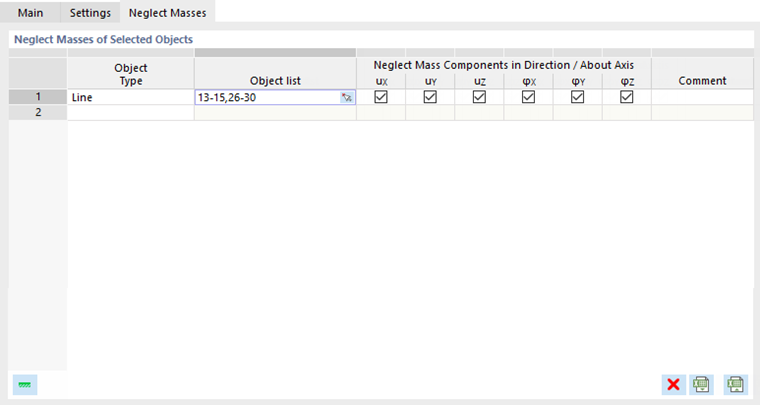

Pomijanie mas określonych prętów

Wyłączenie linii prętów platformy powoduje skrócenie macierzy mas, a tym samym skrócenia czasu obliczeń.

Na koniec kliknij przycisk OK , aby zamknąć okno dialogowe 'Edytuj ustawienia analizy modalnej' i zastosować nowe parametry. Gdy program zapyta, czy wszystkie wyniki mają zostać usunięte, należy kliknąć Tak.

Obliczanie przypadku obciążenia

Należy upewnić się, że na liście pasków narzędzi zaznaczony jest przypadek obciążenia dynamicznego PO5 Analiza modalna. Następnie kliknij aby ponownie rozpocząć obliczenia.

Rozpoczęcie obliczeń

Obliczenia trwają teraz nieco dłużej, aby określić wymaganą liczbę modów. Po zakończeniu analizy na liście nawigatora pojawią się 32 tryby. Najniższa częstotliwość drgań własnych modelu jest teraz odniesiona do globalnego kształtu drgań, a nie lokalnego.

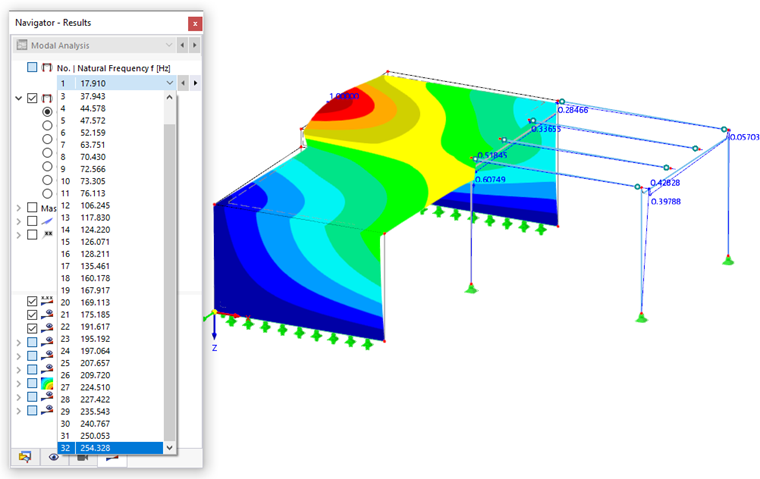

Kształt drgań o najniższej częstotliwości drgań własnych i lista drgań własnych

Przy ponownym sprawdzeniu współczynników efektywnych mas modalnych można zauważyć, że obie sumy wartości w kolumnach f_meX i f_meY są teraz większe niż 90%. Aby spełnić wymagania, wymagane są dokładnie 32 mody.

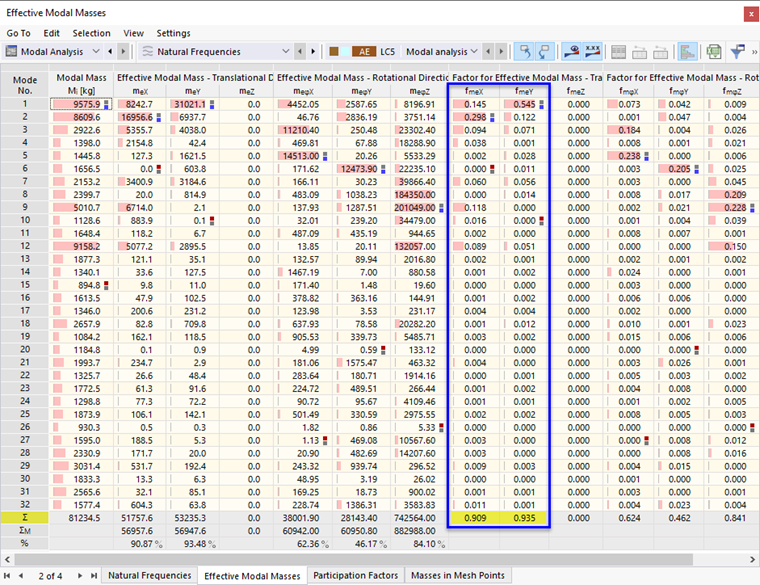

Współczynniki dla efektywnych mas modalnych
