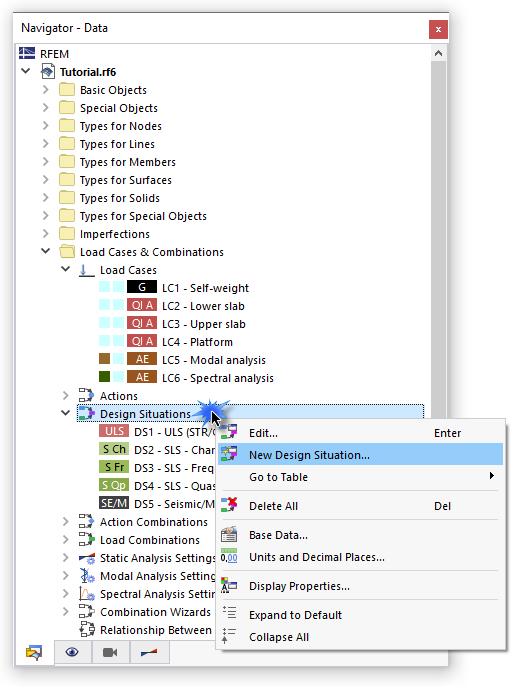

W kolejnym kroku należy połączyć dynamiczny przypadek obciążenia z oddziaływaniami statycznymi. W ten sposób będzie można ocenić, czy oddziaływanie sejsmiczne jest istotne dla wymiarowania modelu, a nie „zwykłej“ domyślnej sytuacji obliczeniowej SGN. Ponieważ podczas łączenia przypadków obciążeń analizy dynamiczne przebiegają według określonych reguł, należy ponownie utworzyć sytuację obliczeniową. Należy przejść do folderu Przypadki obciążeń i kombinacje w nawigatorze i kliknąć prawym przyciskiem myszy pozycję Sytuacje obliczeniowe, aby otworzyć jego menu kontekstowe.
Wybierz opcję Nowa sytuacja obliczeniowa. Otworzy się okno dialogowe 'Przypadki obciążeń i kombinacje', w którym ustawiona jest nowa sytuacja obliczeniowa DS6.

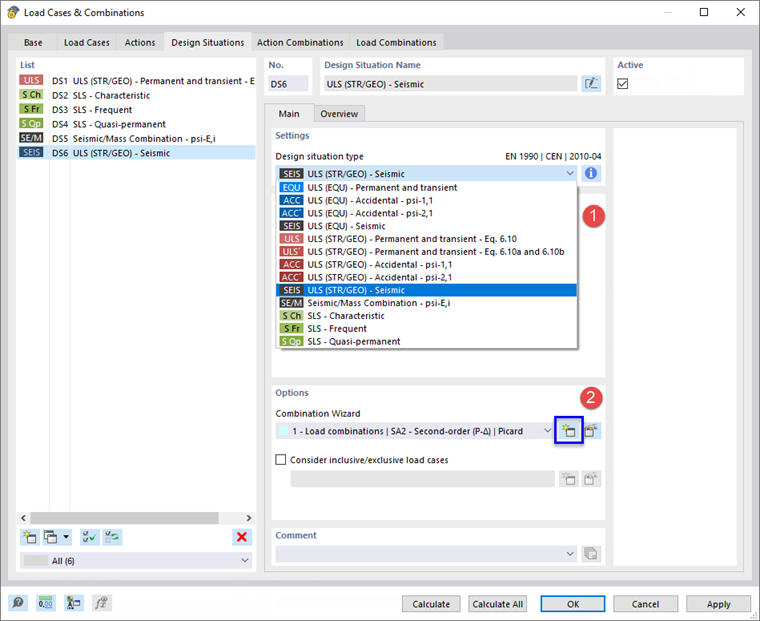

Wybierz opcję SGN (STR/GEO) - Sejsmiczna z listy 'Typ sytuacji obliczeniowej' (1). Po kliknięciu przycisku
W oknie dialogowym 'Informacje o regułach kombinacji' można ponownie sprawdzić kryteria dla kombinacji sejsmicznych zgodnie z EN 1990.
Oddziaływania sejsmiczne są zazwyczaj łączone za pomocą kombinacji wyników, a nie kombinacji obciążeń. Aby zmodyfikować ustawienia dla nowej sytuacji obliczeniowej, należy kliknąć
obok listy 'Generator kombinacji' w polu 'Opcje' (2). Otworzy się okno dialogowe 'Generator nowej kombinacji'.
W tym celu należy aktywować opcję Kombinacje wyników (analiza liniowa). Następnie kliknij przycisk OK , aby zamknąć okno dialogowe.
Należy przejść do zakładki Kombinacje oddziaływań.

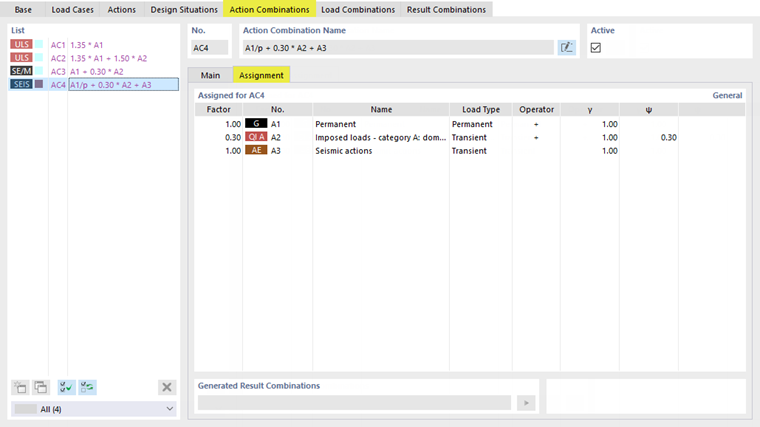

Kombinacja oddziaływań Kd4 zostaje utworzona. Wybierz go z listy. Następnie należy kliknąć zakładkę Przypisanie. Ciężar własny oddziaływania A1 jest ustawiany jako '/p' (stały), podczas gdy pozostałe oddziaływania są zmienne. Współczynnik ψ 0,30 zostaje ponownie zastosowany do obciążeń użytkowych. Przypadek obciążenia analizy spektralnej zawarty w oddziaływaniu A3 nie jest redukcyjny.

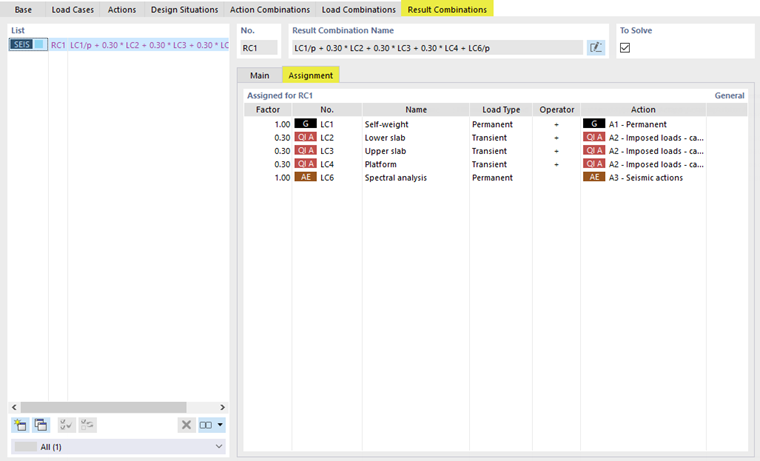

Po wybraniu zakładki 'Kombinacje wyników program utworzy kombinację sejsmiczną KW1. Aby sprawdzić, w jaki sposób uwzględniane są wyniki każdego przypadku obciążenia, należy ponownie wybrać podzakładkę Przypisanie.
Wyniki PO1 i PO6 są zawsze uwzględniane, jak wynika z typu obciążenia 'Stałe'. Dla przypadku obciążenia w analizie spektralnej PO6, Uwzględnione zostaną przeskalowane sumy obwiedni wszystkich wyników.
