W oknie dialogowym 'Przypadki obciążeń' w zakładce Spektrum odpowiedzi można zdefiniować parametry spektrum odpowiedzi.

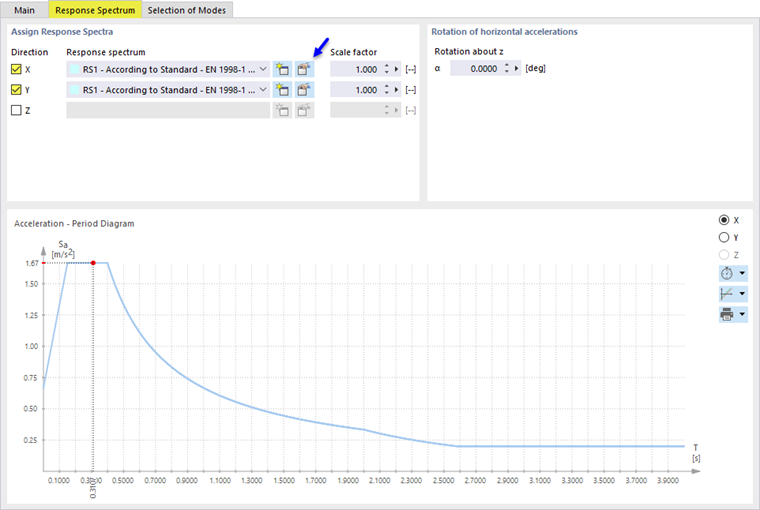

Aktywuj kierunki X i Y , aby przypisać domyślne spektra odpowiedzi zgodnie z Eurokodem 8. Poniższy wykres pokaże zależność między przyspieszeniem a czasem.
Domyślne maksymalne przyspieszenie wynoszące 1,67 m/s2 jest dość wysokie. Aby zastosować wartości prawidłowe dla geograficznego położenia modelu, należy kliknąć jeden z przycisków
obok listy 'spektrum odpowiedzi'. Otworzy się okno dialogowe 'Edytować spektrum odpowiedzi'.
Lista 'Typ definicji' zawiera kilka możliwości zdefiniowania spektrum odpowiedzi. Należy upewnić się, że opcja Według normy - EN 1998-1 jest ustawiona na wartość.
Referencyjne szczytowe przyspieszenie podłoża agR jest ustawione na 1,00 m/s2. Ponieważ model znajduje się w Bolonii/Włochy, zaleca się zastosowanie wartości charakterystycznej dla tego położenia. Jeśli go nie masz, możesz skorzystać z narzędzia dostarczanego przez firmę Dlubal Software. Otwórz [https://www.dlubal.com/pl/rozwiazania/uslugi-online/strefy-obciazenia-sniegiem-wiatrem-trzesieniem-ziemi.

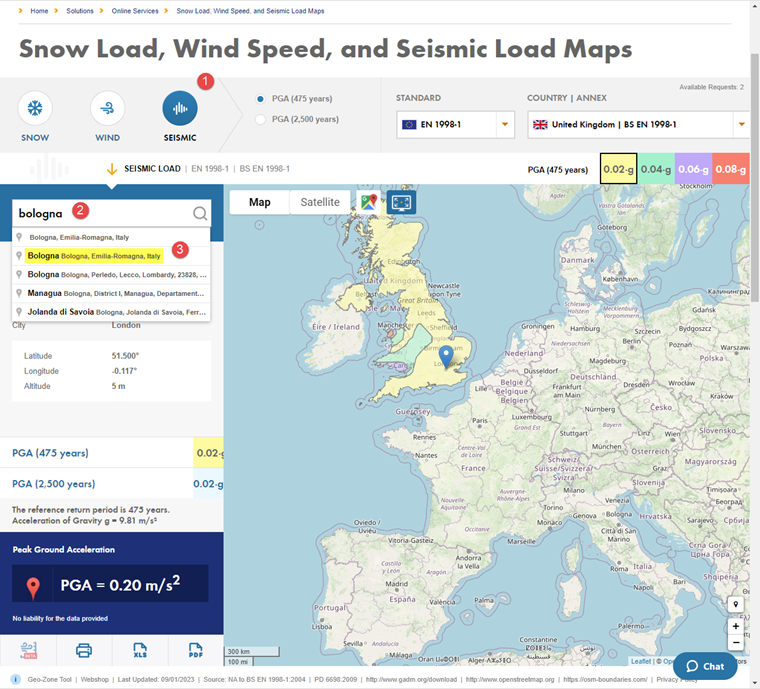

Otworzy się mapa, na której do wyboru są obciążenia śniegiem, wiatrem i trzęsieniem ziemi. Wybierz opcję Sejsmiczne (1).
W polu 'Wprowadź lokalizację', należy wpisać Bolonia (2), a następnie z listy wybrać opcję Bolonia (3). Wczytywane są dane dla tej lokalizacji.

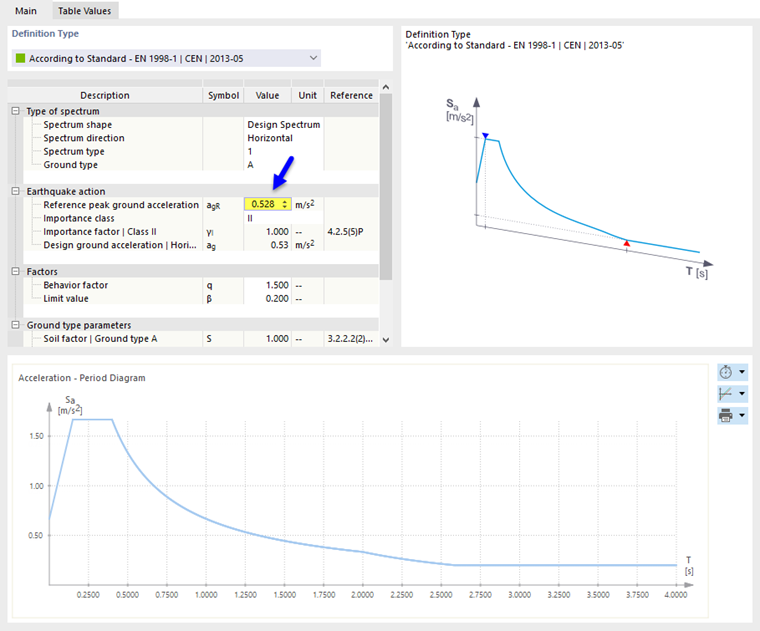

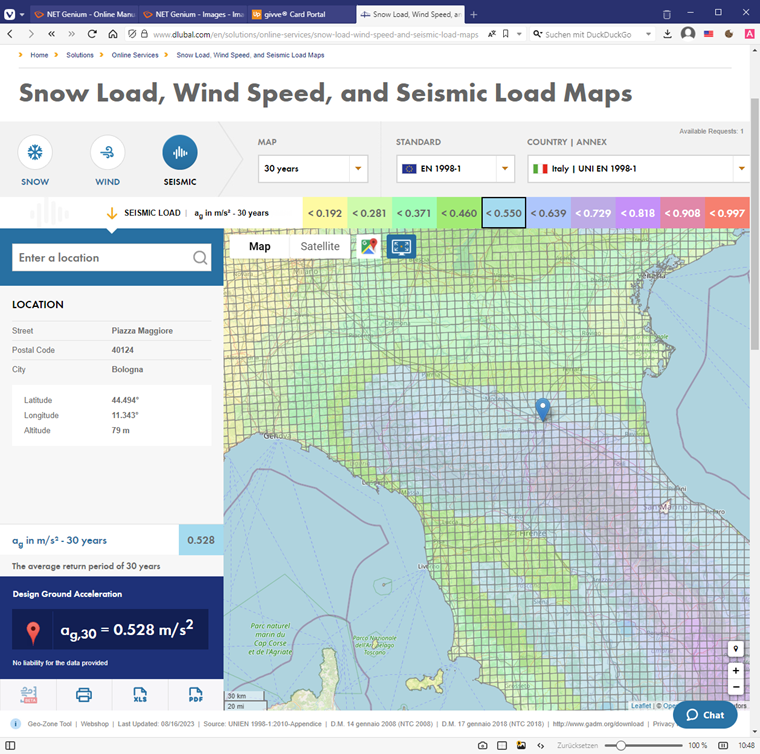

Obliczeniowe przyspieszenie podłoża ag,30 wynosi 0,528 m/s2. Skopiuj tę wartość i wróć do okna dialogowego 'Edytować spektrum odpowiedzi'. Tam wklejamy wartość 0.528 w polu 'Referencyjne szczytowe przyspieszenie drgań'.

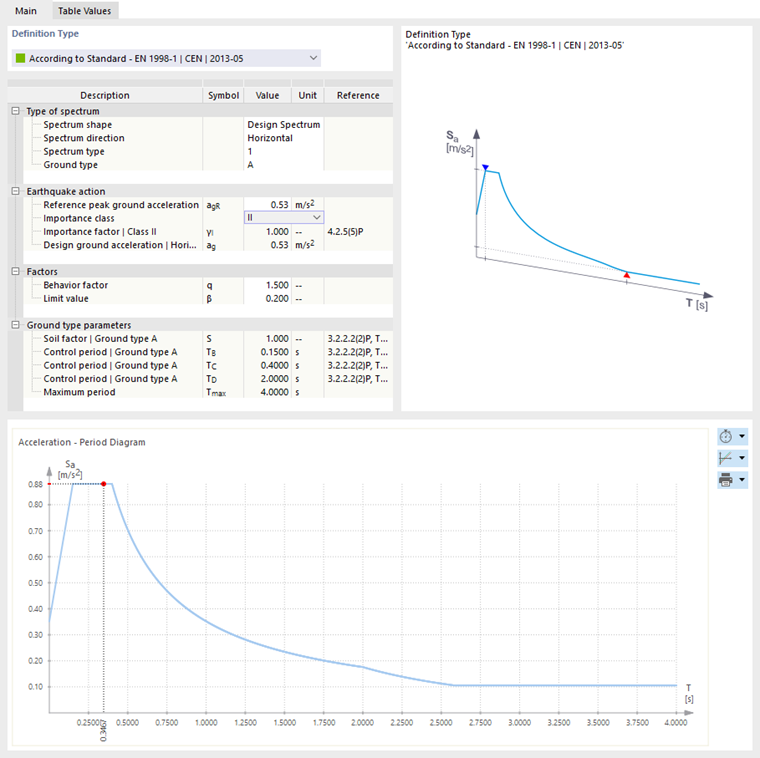

Po kliknięciu innego pola w celu zastosowania zmiany na wykresie widać, że maksymalne przyspieszenie wynosi teraz 0,88 m/s2.
W tabeli można sprawdzić niektóre inne parametry, takie jak typ podłoża lub klasa ważności. Nie należy ich jednak modyfikować dla przykładu. Kliknięcie przycisku OK powoduje zastosowanie zmodyfikowanego spektrum i powrót do okna dialogowego 'Przypadki obciążeń i kombinacje'.
