Na caixa de diálogo 'Casos de carga e combinações', vá para o separador Espectro de resposta para definir os parâmetros do espectro de resposta.

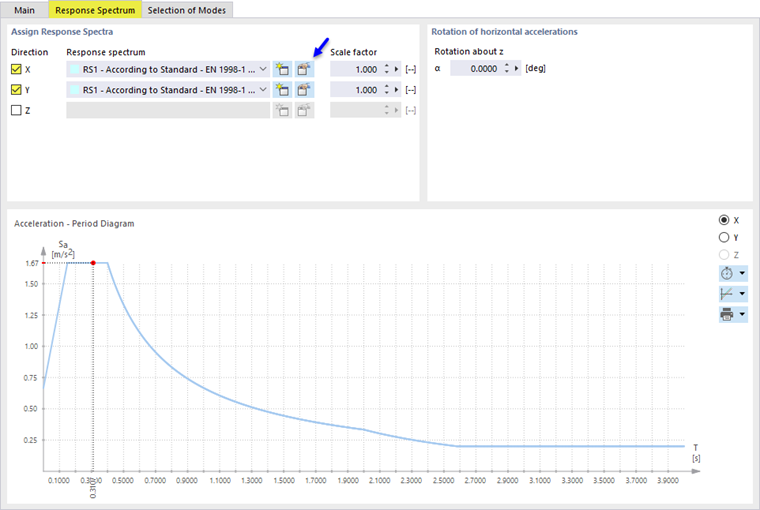

Ative as direções X e Y para atribuir os espectros de resposta padrão de acordo com o Eurocódigo 8. O diagrama abaixo mostra a relação entre aceleração e tempo.
A aceleração máxima padrão de 1,67 m/s2 é bastante alta. Para aplicar os valores válidos para a posição geográfica do modelo, clique num dos
botões ao lado da lista 'Espectro de resposta'. A caixa de diálogo 'Editar espectro de resposta' abre-se.

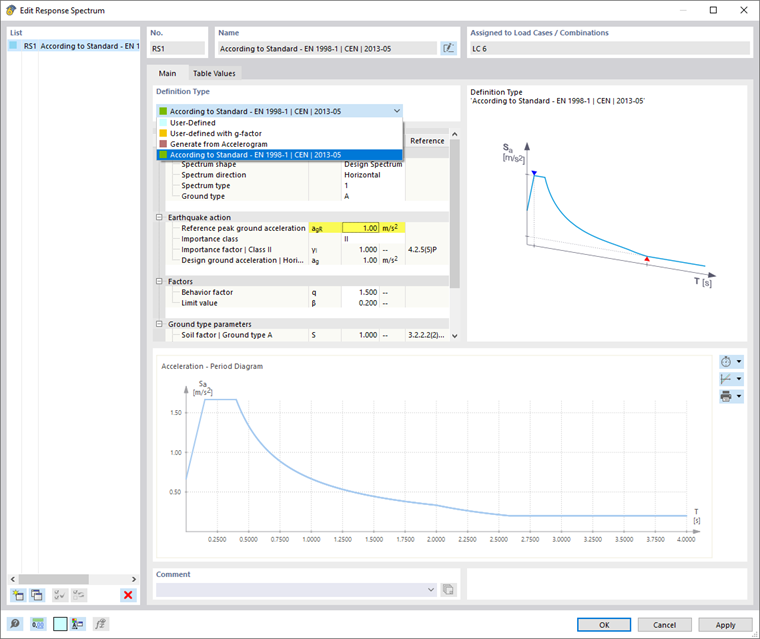

A lista 'Tipo de definição' inclui diversas possibilidades para definir o espectro de resposta. Assegure-se que a opção Segundo a norma - EN 1998-1 se encontra definida.
O valor de referência máximo da aceleração de solo agR é definido como 1,00 m/s2. Como o modelo se situa em Bolonha/Itália, é recomendada a aplicação do valor específico para esse local. Se não as tiver, pode utilizar a ferramenta fornecida pela Dlubal Software. Abra os Serviços online da Dlubal.

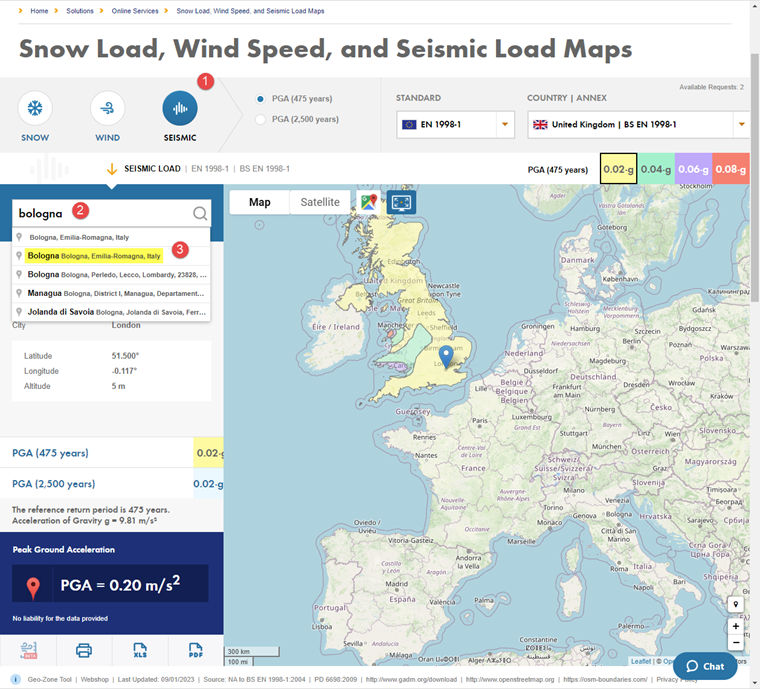

É aberto um mapa, onde pode selecionar as cargas de neve, as velocidades de vento e as cargas sísmicas. Seleccione a opção Sismos (1).
Na caixa 'Introduza uma localização', digite Bolonha (2) e seleccione a opção Bolonha Bolonha, Emilia-Romagna, Itália a partir da lista (3). Os dados para esta posição são lidos.

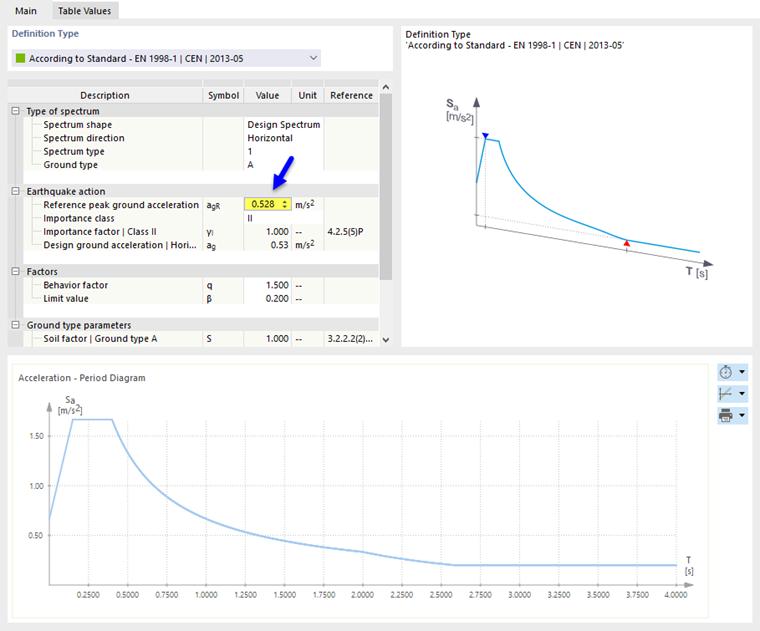

A aceleração de solo de cálculo ag,30 é de 0,528 m/s2. Copie esse valor e retorne à caixa de diálogo 'Editar espectro de resposta'. Colar o valor de 0,528 na caixa 'Aceleração máxima do solo de referência'.

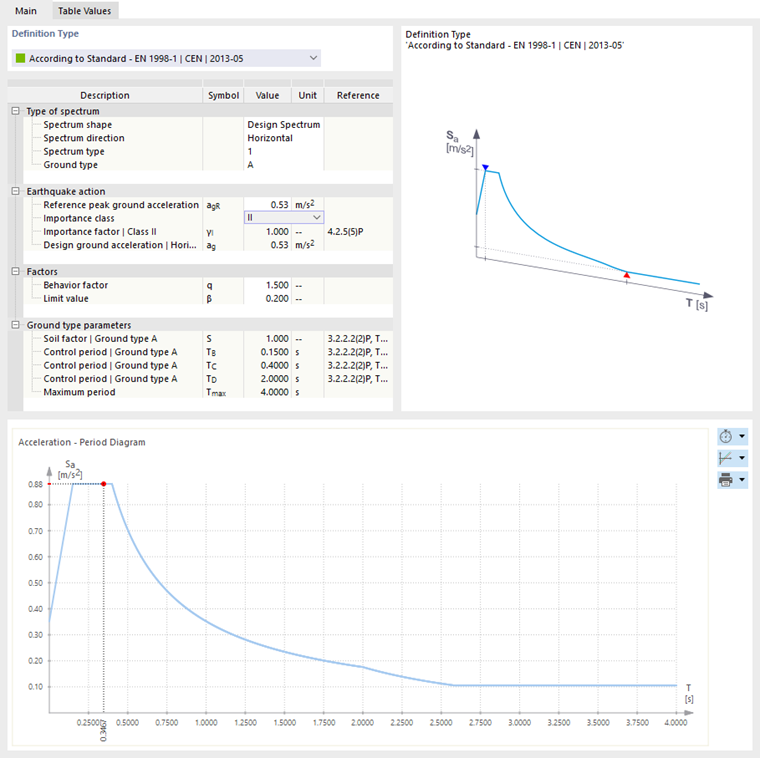

Se clicar noutra caixa ao lado para aplicar a modificação, poderá ver no diagrama que a aceleração máxima é agora de 0,88 m/s2.
Também é possível verificar alguns outros parâmetros na tabela, tais como o tipo de solo ou a classe de importância. Contudo, estas não devem ser modificadas para o exemplo. Clique em OK para aplicar o espectro alterado e voltar à caixa de diálogo 'Casos de carga e combinações'.
