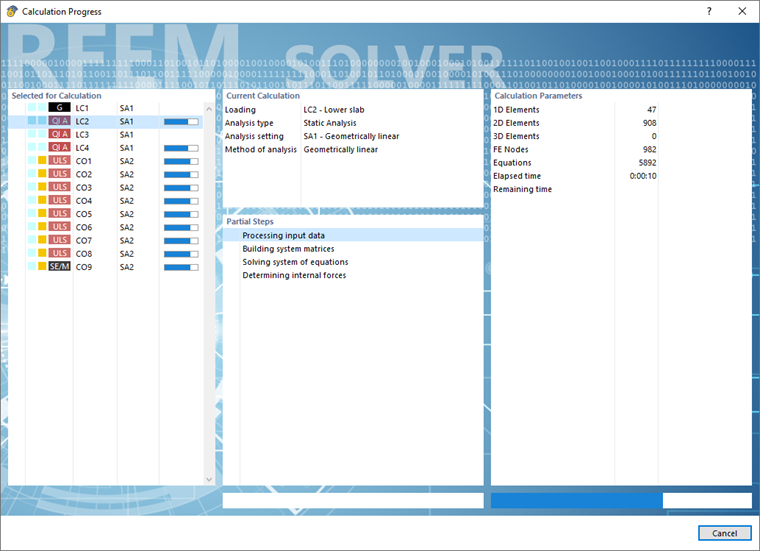

Clique no botão Calcular tudo na caixa de diálogo 'Casos de carga e combinações'. De seguida, o programa calcula todos os casos de carga e combinações de carga.

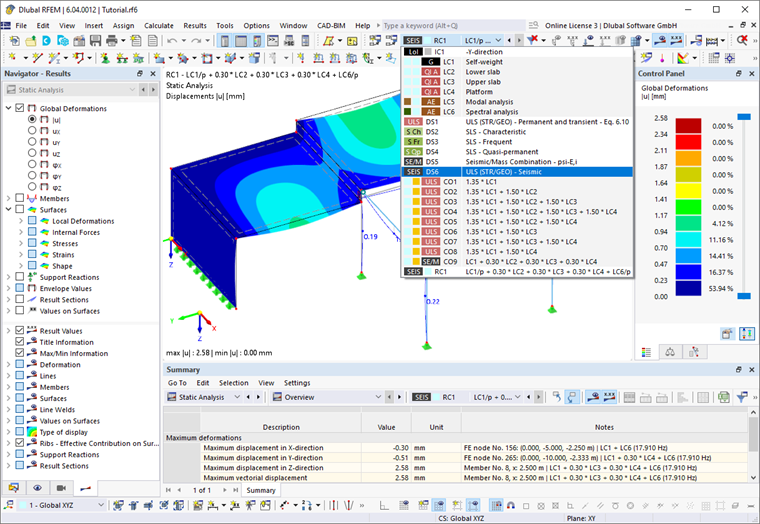

No final do cálculo, os resultados da combinação de resultados são determinados automaticamente. Utilize a lista da barra de ferramentas para seleccionar o caso de carga, combinação ou situação de dimensionamento cujos resultados pretende ver.
Defina a situação de cálculo de sismos DS6.

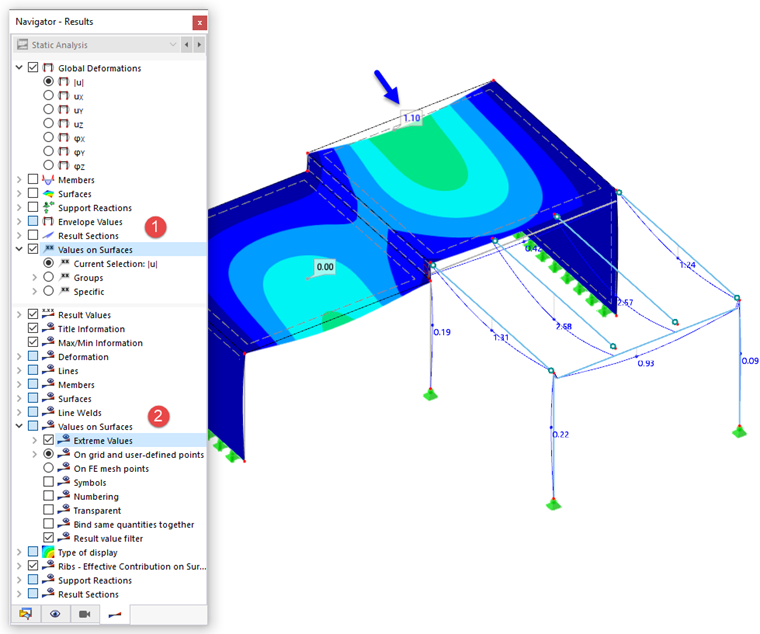

A deformação das vigas da plataforma são de cerca de 2,6 mm (apesar de não serem relevantes para a análise sísmica), enquanto a deformação máxima de todas as superfícies é de 1,1 mm. Para exibir esse valor no modelo, seleccione a opção Valores nas superfícies na parte superior do navegador (1). De seguida, ative os Valores extremos na parte inferior (2).
A seguir, selecione a situação de verificação do ULS "comum" DS1 para comparar as deformações.

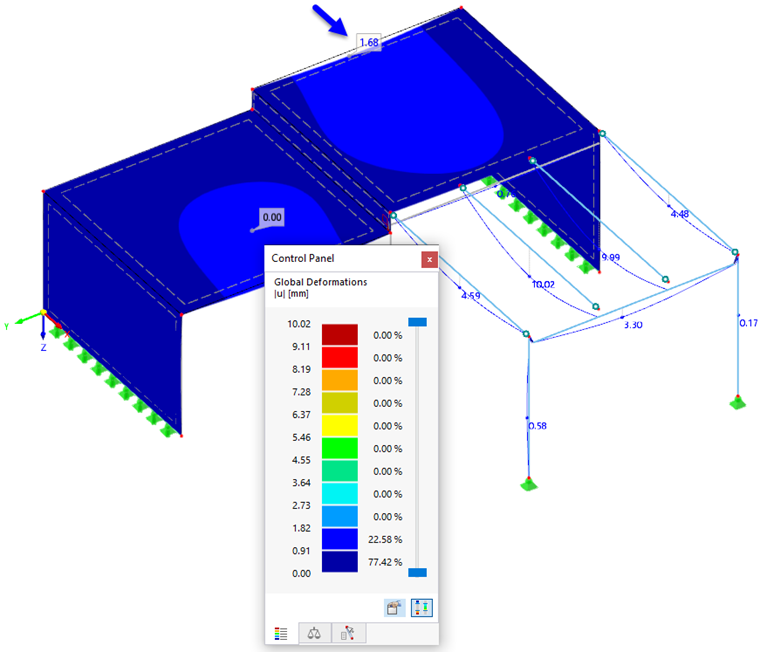

As vigas da plataforma apresentam deformações de 10 mm; o máximo global das superfícies é de cerca de 1,7 mm. Ambos os valores são significativamente maiores do que os da situação de cálculo para sismos. Isto significa que o modelo não é principalmente susceptível a acções sísmicas. Pelo contrário, surgem forças relativamente pequenas da análise sísmica. Isto permite concluir que os sismos não são relevantes para o dimensionamento.
