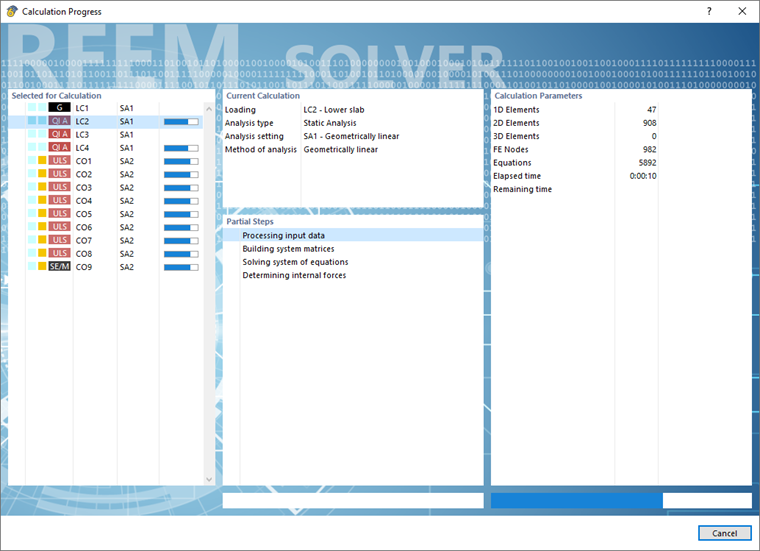

Fare clic sul pulsante Calcola tutto nella finestra di dialogo 'Casi e combinazioni di carico'. Il programma calcola quindi tutti i casi di carico e le combinazioni di carico.

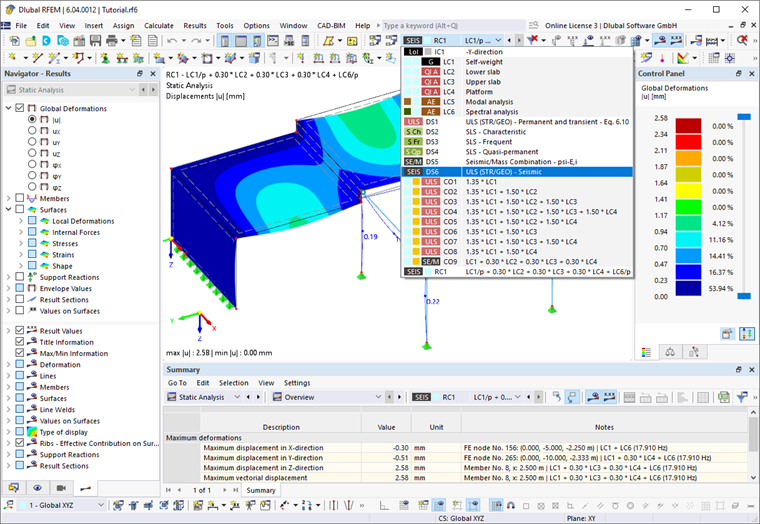

Al termine del calcolo, i risultati della combinazione di risultati vengono determinati automaticamente. Utilizzare l'elenco della barra degli strumenti per selezionare il caso di carico, la combinazione o la situazione di progetto di cui si desidera visualizzare i risultati.
Imposta la situazione sismica di progetto DS6.

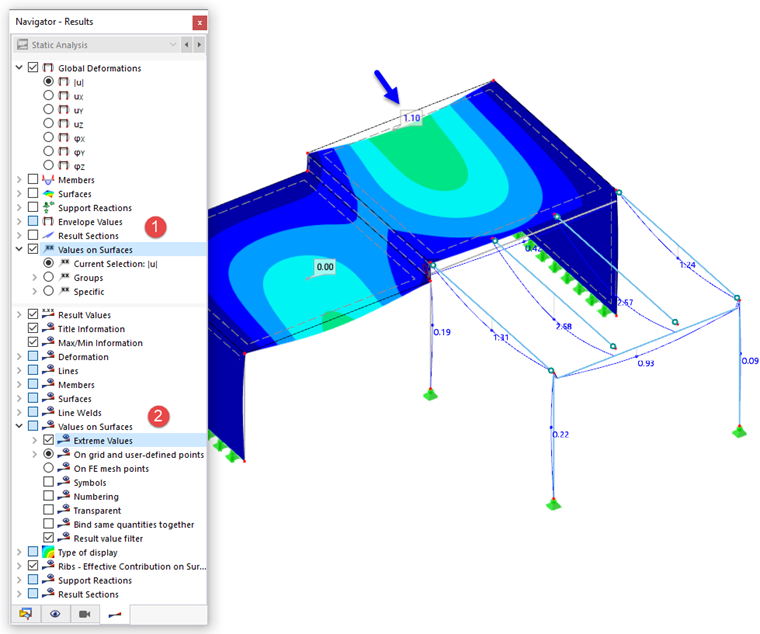

Le deformazioni delle travi della piattaforma sono di circa 2,6 mm (sebbene non siano rilevanti per l'analisi sismica), mentre la deformazione massima di tutte le superfici è di 1,1 mm. Per visualizzare quel valore sul modello, selezionare l'opzione Valori sulle superfici nella parte superiore del navigatore (1). Quindi attivare i Valori estremi nella sua parte inferiore (2).
Selezionare la situazione di progetto SLU "ordinaria" DS1 accanto per confrontare gli spostamenti generalizzati.
Le travi della piattaforma mostrano deformazioni di 10 mm; il massimo complessivo delle superfici è di circa 1,7 mm. Entrambi i valori sono significativamente maggiori di quelli della situazione di progetto sismico. Ciò significa che il modello non è soggetto principalmente ad azioni sismiche. Piuttosto, forze relativamente piccole derivano dall'analisi sismica. Ciò suggerisce la conclusione che i terremoti non sono rilevanti per la verifica.
