Ora sono stati definiti tutti i parametri del caso di carico dell'analisi con spettro di risposta. Fare clic su Calcola per avviare l'analisi spettrale di LC6.

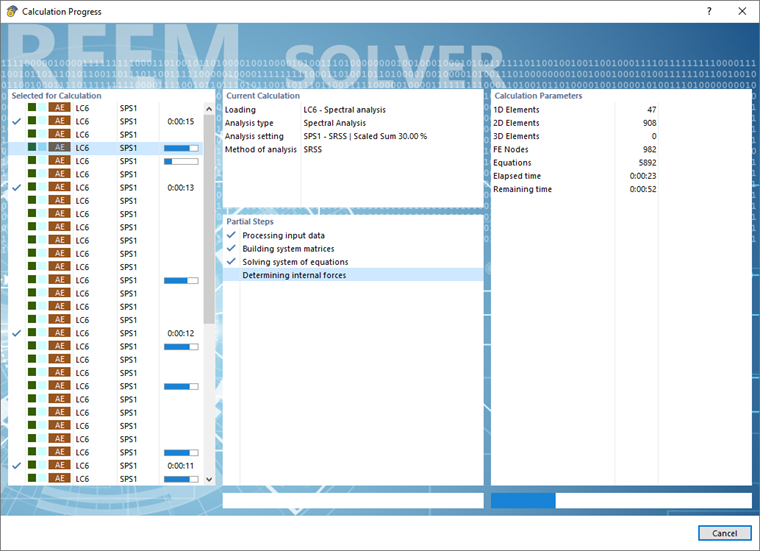

Nella finestra di dialogo 'Avanzamento del calcolo' è possibile vedere che LC6 viene calcolato più volte: I risultati secondari sono determinati per ogni Direzione e ogni Forma modale che vengono quindi sovrapposte dando l '"inviluppo" di tutti gli estremi. Poiché l'opzione 'Salva i risultati di tutte le modalità selezionate' è stata attivata nel Impostazioni analisi spettrale , è possibile valutare uno qualsiasi di questi sottorisultati.
Non appena il calcolo è stato eseguito, l'inviluppo delle deformazioni sopra menzionato |u| viene visualizzato nella finestra di lavoro. Rappresentano le deformazioni reali, non i risultati in scala come con un'analisi modale.

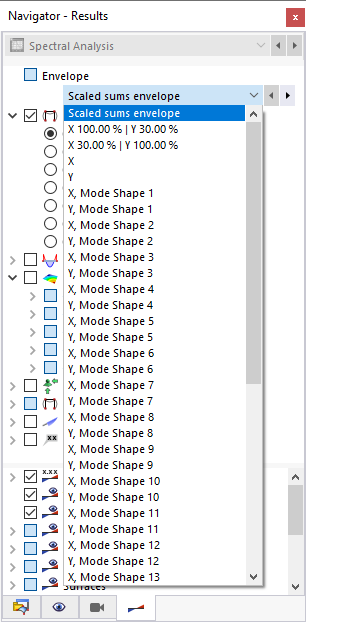

È possibile controllare nel Navigatore - Risultati quali risultati secondari verranno visualizzati. Aprire l'elenco per verificare le deformazioni specifiche per ogni direzione dello spettro di risposta e per ogni forma modale pertinente.
L'elenco consente anche di accedere agli spostamenti generalizzati delle somme in scala e delle direzioni X e Y.

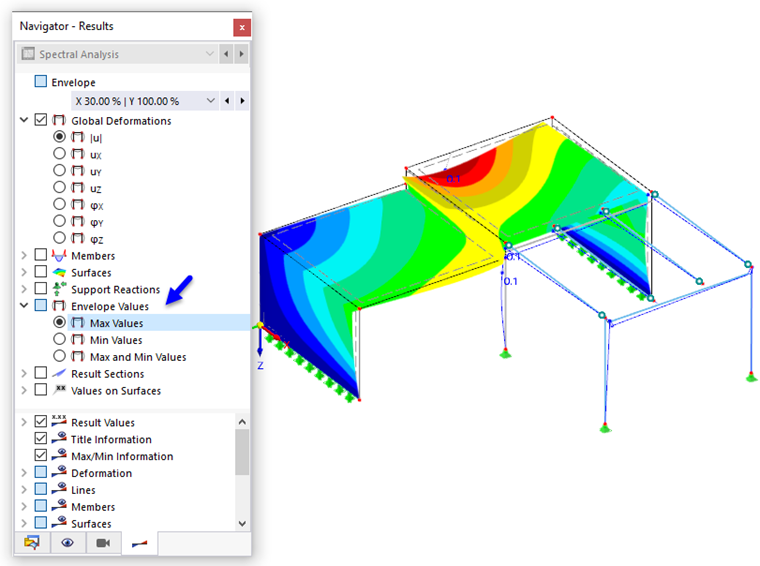

La categoria 'Valori inviluppo' fornisce opzioni specifiche per visualizzare i risultati massimi o minimi invece di entrambi contemporaneamente.

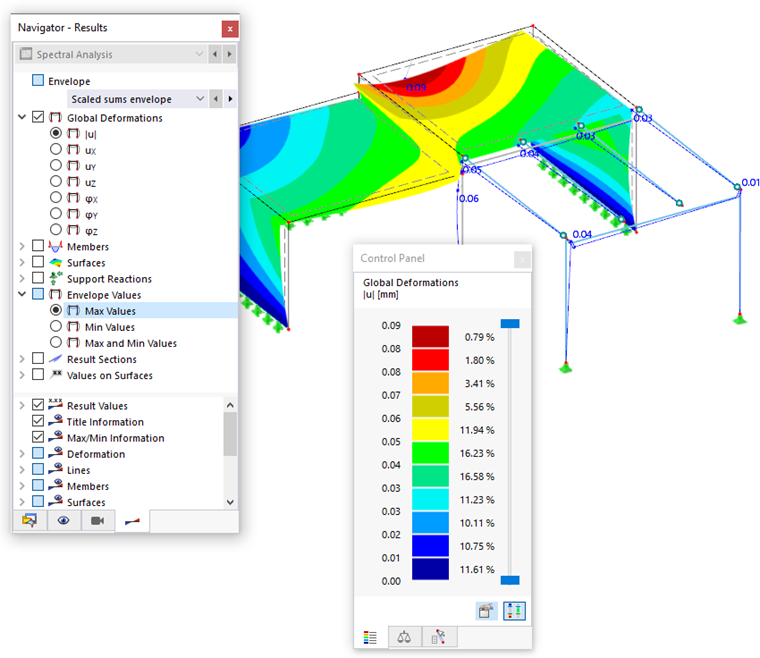

Come avrai notato, le deformazioni risultanti dall'analisi spettrale sono molto piccole. Ciò è dovuto al fatto che il modello è piuttosto rigido. Se si desidera aumentare le cifre decimali degli spostamenti generalizzati, è possibile utilizzare sulla barra degli strumenti della tabella, o fare clic su Modifica sulla barra degli strumenti e quindi selezionare l'opzione Unità e cifre decimali.

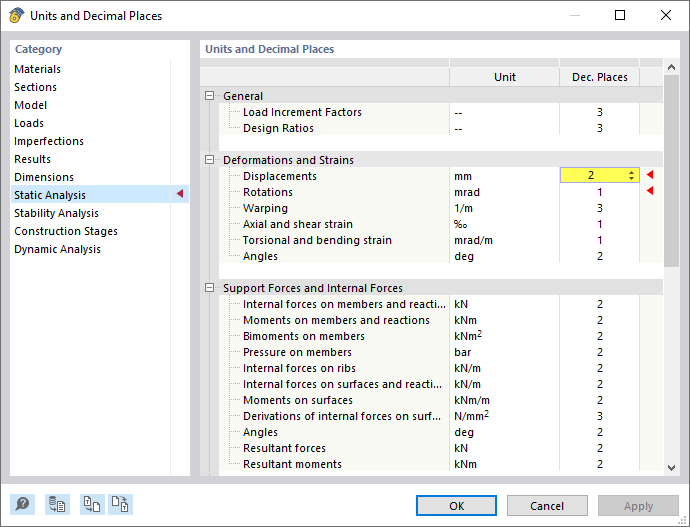

Nella finestra di dialogo 'Unità e cifre decimali', selezionare la categoria Analisi statica. Inserisci 2 decimali per gli 'Spostamenti'. Quindi fare clic su OK per applicare la modifica.
I risultati sono elencati anche nelle tabelle. I dati corrispondono principalmente ai risultati disponibili per le analisi statiche. Nella tabella Pseudo accelerazioni , tuttavia, è possibile leggere anche le accelerazioni che vengono applicate ai nodi del modello fittizio degli oscillatori a singolo grado di libertà.
Ci sono due valori per ogni nodo, ognuno dei quali rappresenta il valore massimo e minimo.
