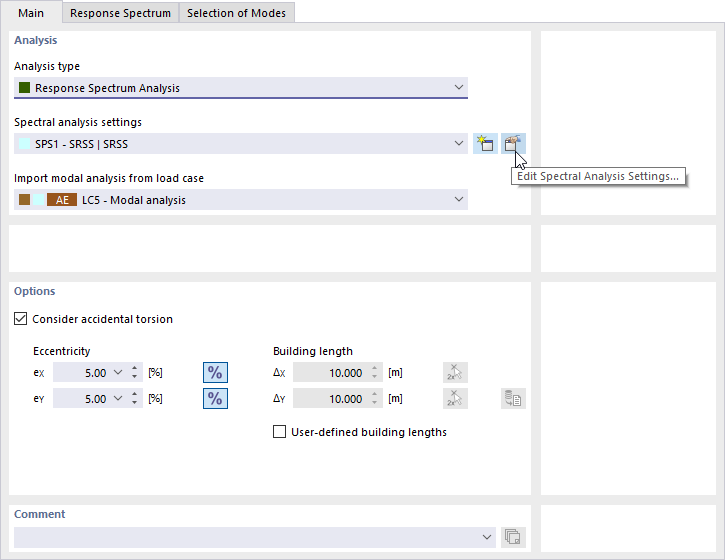

Aby sprawdzić ustawienia dla analizy spektralnej, należy kliknąć
obok pola 'Ustawienia analizy spektralnej'.
Otworzy się okno dialogowe 'Edytuj ustawienia analizy spektralnej'.
Jako 'Reguła kombinacji dla odpowiedzi okresowych', ustawiona jest opcja SRSS (1). Oznacza to "pierwiastek kwadratowy z sumy kwadratów" i jest odpowiedni do łączenia odpowiedzi wynikających z różnych wartości własnych modelu. Alternatywą dla reguły CQC byłyby parametry tłumienia drgań.
Ponieważ reguła kombinacji SRSS jest dość bezpieczna, dopuszczalna jest modyfikacja obliczania sum i określanie wartości maksymalnej w sposób niestandardowy. Na liście 'Kombinacja składowych kierunkowych' należy wybrać opcję Suma skalowana (2). W ten sposób 100% składowych działających w kierunku X zostanie połączonych z 30% składowych działających w kierunku Y i odwrotnie.
Po aktywowaniu opcji Zapisz wyniki wszystkich wybranych postaci (3) można sprawdzić poszczególne wyniki po zakończeniu obliczeń.
Kliknij przycisk OK , aby zastosować zmiany i zamknąć okno dialogowe.
