创建模态分析荷载工况

对于结构分析，可以在荷载工况中定义荷载，组合它们，然后进行计算。 动力分析以质量为基础。 在本教程中，您不需要定义任何质量： 所有现有的荷载都可以导入并用于模态分析。

定义荷载工况

要为模态分析创建一个新的荷载工况，请在导航器中的荷载工况和组合文件夹中，打开荷载工况，然后双击四个荷载工况之一，例如LC1 - 自重。

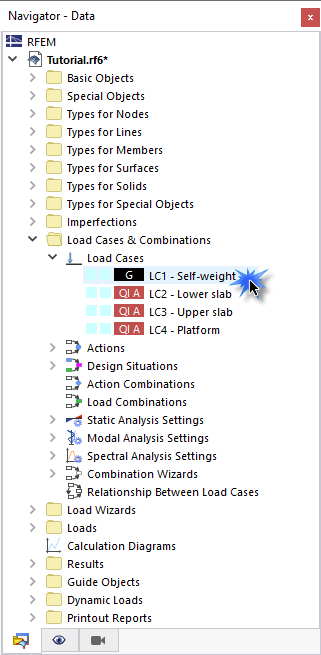

打开荷载工况对话框

在'荷载工况和组合'对话框中，点击 按钮在左下角 (1)。

创建模态分析荷载工况

在'荷载工况名称'部分中输入模态分析(2)。 然后从'分析类型'列表 (3) 中选择模态分析选项。 该设置控制是否要对荷载工况进行动力分析。

如上所述，现有的荷载可以作为质量导入。 如果只考虑自重质量来对模型进行模态分析，那么这是不正确的。 还必须考虑活荷载质量。 由于动力分析在组合荷载工况时遵循特定规则，所以必须创建一个新的设计状况。 转到设计状况选项卡 (1)。 点击 左下角的按钮 (2)。

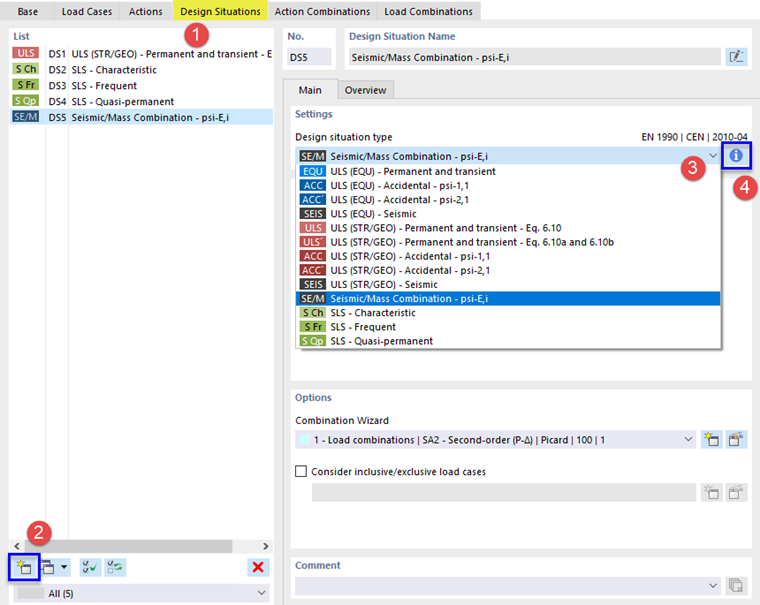

创建抗震设计状况

新建设计状况 DS5 被创建。 从'设计状况类型'列表中选择地震/质量组合 - psi,E,i选项 (3)。 当您点击 按钮 (4)，然后可以在'关于组合规则的信息'对话框中根据 EN 1990 检查地震组合的准则。

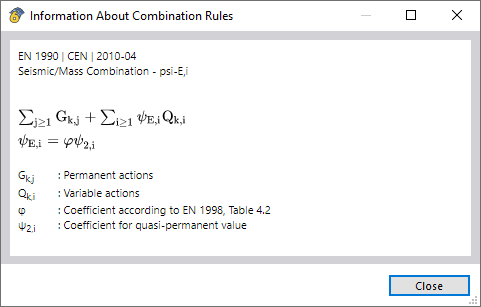

组合规则说明

点击关闭，在该选项卡中显示了作用组合。

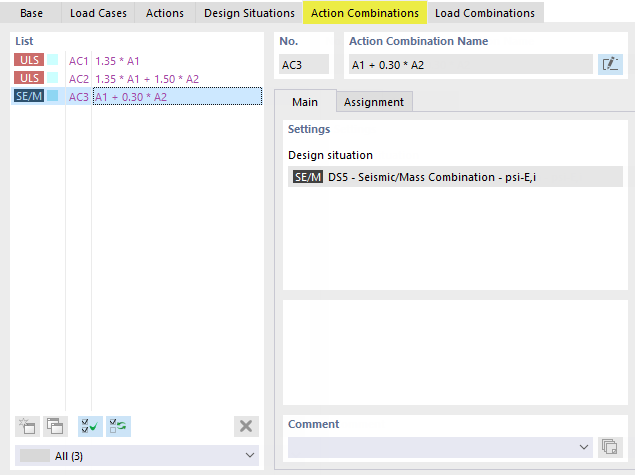

抗震设计状况的作用组合 AC3

地震作用组合在作用组合 AC3 中，对活荷载施加 ψ 系数 0.30。

当您选择荷载组合选项卡时，程序会创建地震组合 CO9。 选择该接口。 要查看这四种荷载工况是如何被考虑的，请在分配子选项卡中选择。

模态分析的荷载组合 CO9

返回到荷载工况选项卡。 在列表中选择LC2 ，然后转到其他设置子选项卡。 请确保在屋面选项中已经勾选了质量组合。 对于楼板，需要考虑不同的组合规则。

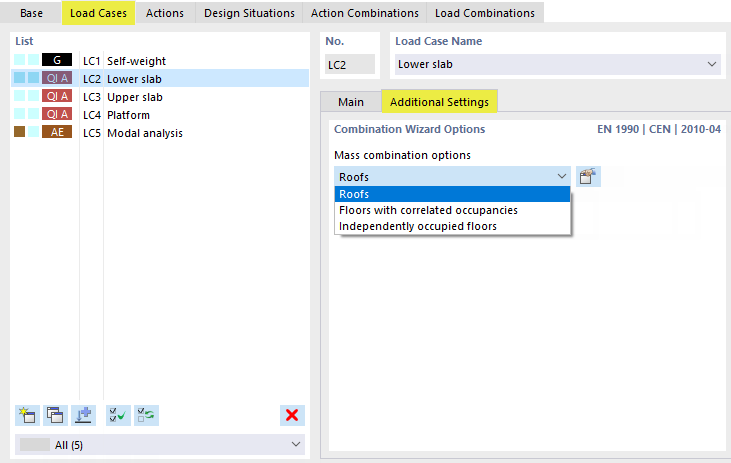

强制荷载的质量组合选项

点击荷载工况 LC3 和 LC4，检查质量组合设置是否相同。

最后选择“模态分析”荷载工况LC5 。

从地震荷载组合导入质量

打开'只从荷载工况/荷载组合导入质量'列表，您可以在其中选择最后一个选项： CO9 - LC1 + 0.30*LC2 + 0.30*LC3 + 0.30*LC4 。 因此，四种荷载工况中的所有荷载类型，例如力和弯矩，都将按照 设置和选项 ，

计算荷载工况

点击计算，使用默认分析设置对 LC5 进行模态分析。 计算完成后，在工作窗口中就会立即显示模型的振型。 '固有频率'表格中列出了四种振型。

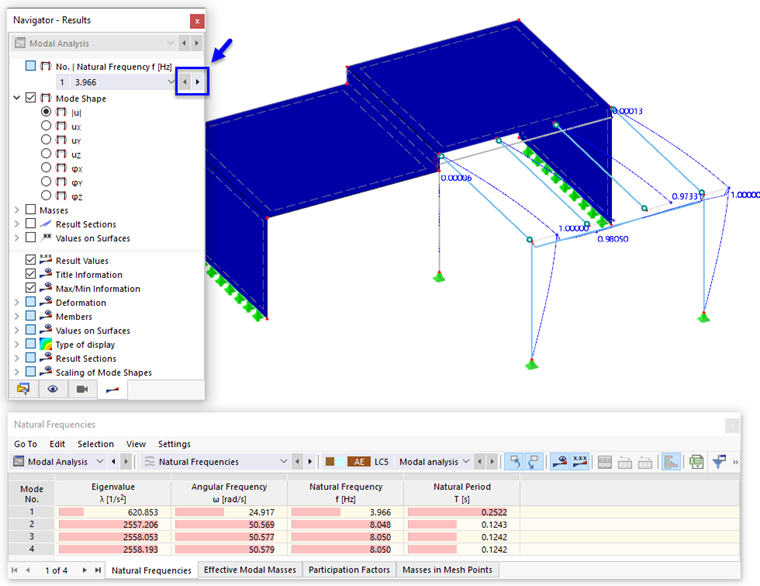

模态分析结果

您可以使用按钮在属于四种自振频率的振型（位移）之间进行切换。 u. '导航器 - 结果'中的按钮。 当

在【振型有效质量】表格中选择振型有效质量。 在您勾选振型有效质量系数时， f_meX和f_meY列的结果表明前四个自振频率几乎没有振型质量。

振型有效质量

因为平台的质量与总质量相比很小，所以其振型与地震力或多或少无关。 为了得到可靠的结果，必须考虑全局振型，而不是局部效应。 此外，欧洲规范还要求，对于所考虑的振型，振型有效质量之和必须至少为总质量的 90%（见 [1] 4.3.3.3.1） [SCHOOL.INSTITUTION] 现在就需要对模态分析进行调整。
