Descargue aquí el modelo de un edificio de hormigón armado con una extensión de acero y ábralo con el programa de elementos finitos RFEM.
Este modelo se utiliza en el seminario web gratuito "Análisis de terremotos según el Eurocódigo 8 en RFEM 6 y RSTAB 9" el 10 de octubre de 2022 (alemán, 11 de octubre de 2022, inglés).
Modelo utilizado en

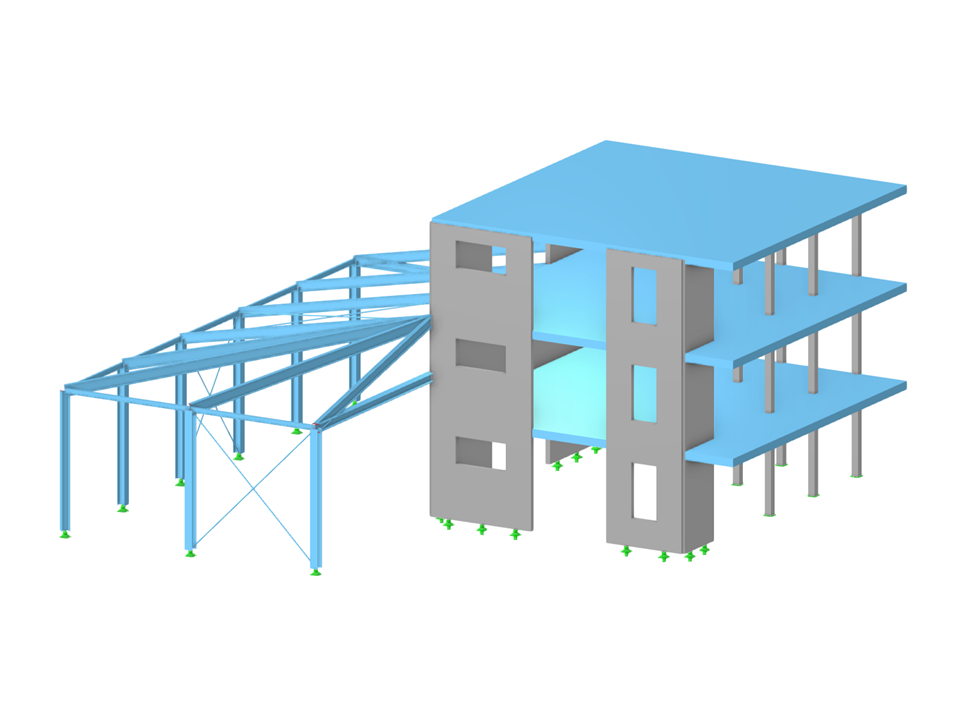

Edificio de hormigón armado con anexo de acero
| Número de nudos | 130 |
| Número de líneas | 182 |
| Número de barras | 52 |
| Número de superficies | 29 |
| Número de sólidos | 0 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 100 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 1143.760 t |
| Dimensiones (métricas) | 22,000 x 10,500 x 20,000 m |
| Dimensiones (imperiales) | 72.18 x 34.45 x 65.62 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
