在 RF-/DYNAM Pro 中按方向显示固有频率

每个方向的固有频率可以单独显示吗?


回复:

附加模块 RF-/DYNAM Pro-固有振动中选择多个方向的空间模型时,不会分别输出各个方向的振型。 Dabei kann es vorkommen, dass eine Eigenform von Schwingungen in einer Richtung dominiert wird (somit nur Masse in einer Richtung anregt, wie beispielsweise nur in X-Richtung). Es kann aber auch sein, dass eine Eigenform gleichzeitig Schwingungen in mehreren Richtungen aufweist (also Masse in zwei oder mehr Richtungen angeregt werden, wie beispielsweise gleichzeitig in X- und Y-Richtung). Die Eigenformen sind also nicht abhängig von dem globalen Koordinatensystem, sondern von den Steifigkeiten der Struktur in den einzelnen Richtungen.

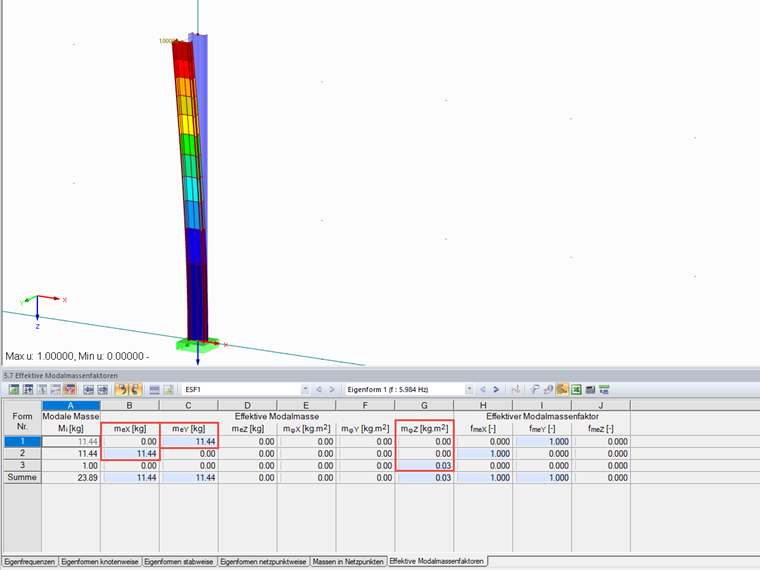

Man kann überprüfen, in welche Richtung die dominierende Schwingung einer Eigenform wirkt, indem man sich die Tabelle "Effektive Modalmassenfaktoren" anzeigen lässt und dort überprüft, ob Masse in den einzelnen Richtungen angeregt wurde. In Bild 01 sieht man anhand der Effektiven Modalmassen, dass die 1. Eigenform ausschließlich in Y-Richtung wirkt, die zweite in X-Richtung und die dritte eine Torsionsschwingung ist.

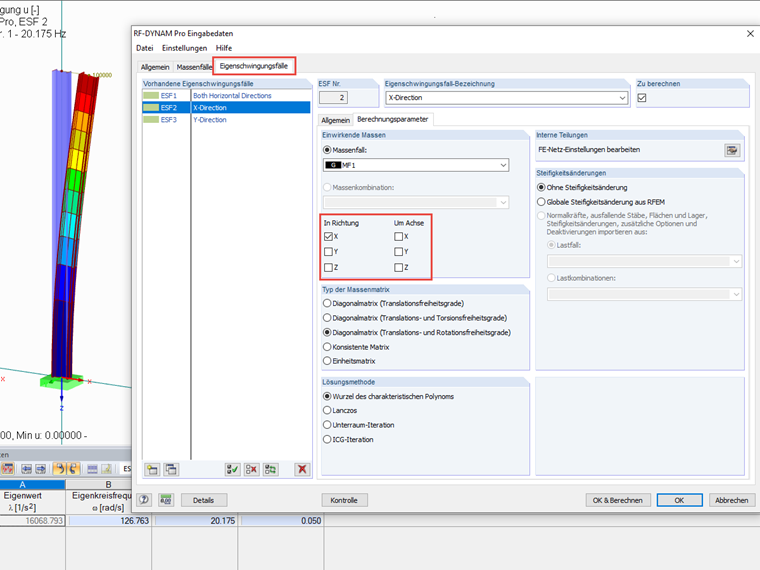

Es besteht die Möglichkeit, mehrere Eigenschwingungsfälle zu definieren und jeweils nur Massen in eine Richtung zu aktivieren. Damit erhält man in jedem Fall getrennt die Eigenformen pro Richtung.


作者

Effler 女士负责我们客户动力分析产品的开发并提供技术支持。

参考
  1. Dlubal 软件。 (2020)。手册 RF-DYNAM Pro 。 Tiefenbach: Dlubal Software, Januar 2020.
