Antwort:
Räumliche Modelle, in denen mehrere Richtungen im Modul RF-/DYNAM Pro - Eigenschwingungen ausgewählt sind, geben keine Eigenformen getrennt für die einzelnen Richtungen aus. Dabei kann es vorkommen, dass eine Eigenform von Schwingungen in einer Richtung dominiert wird (somit nur Masse in einer Richtung anregt, wie beispielsweise nur in X-Richtung). Es kann aber auch sein, dass eine Eigenform gleichzeitig Schwingungen in mehreren Richtungen aufweist (also Masse in zwei oder mehr Richtungen angeregt werden, wie beispielsweise gleichzeitig in X- und Y-Richtung). Die Eigenformen sind also nicht abhängig von dem globalen Koordinatensystem, sondern von den Steifigkeiten der Struktur in den einzelnen Richtungen.

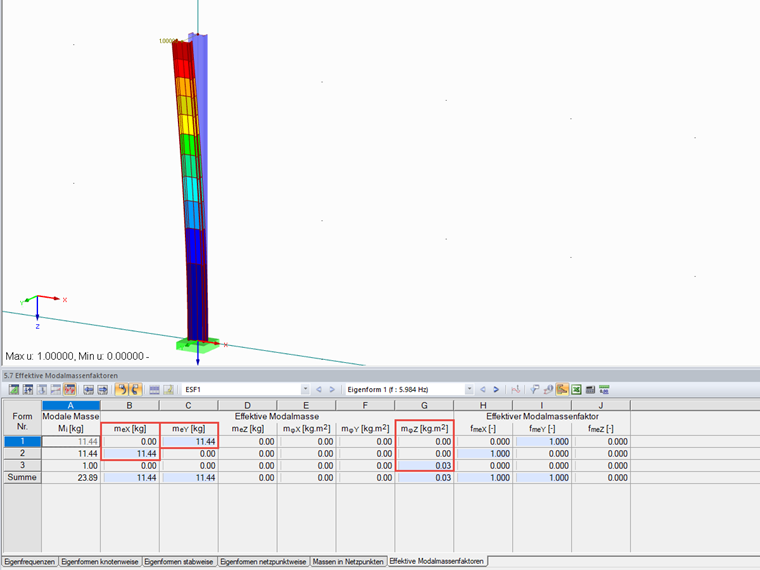

Man kann überprüfen, in welche Richtung die dominierende Schwingung einer Eigenform wirkt, indem man sich die Tabelle "Effektive Modalmassenfaktoren" anzeigen lässt und dort überprüft, ob Masse in den einzelnen Richtungen angeregt wurde. In Bild 01 sieht man anhand der Effektiven Modalmassen, dass die 1. Eigenform ausschließlich in Y-Richtung wirkt, die zweite in X-Richtung und die dritte eine Torsionsschwingung ist.

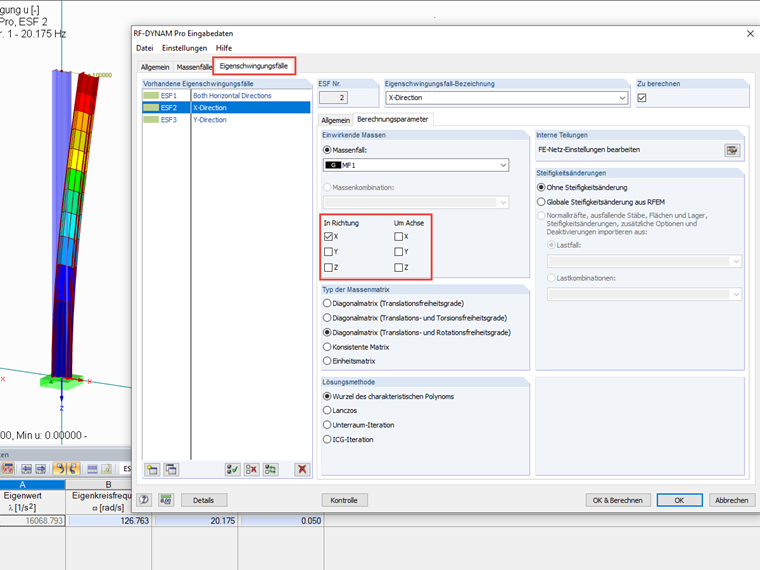

Es besteht die Möglichkeit, mehrere Eigenschwingungsfälle zu definieren und jeweils nur Massen in eine Richtung zu aktivieren. Damit erhält man in jedem Fall getrennt die Eigenformen pro Richtung.
