Réponse:
Les modèles spatiaux avec plusieurs directions sélectionnées dans le module additionnel RF-/DYNAM Pro - Natural Vibrations n'affichent pas de résultats séparés des modes propres pour les directions individuelles. Il peut arriver qu'un mode propre des vibrations soit dominant dans une direction (la masse n'est donc excitée que dans une direction, par exemple dans la direction X). Cependant, il peut arriver qu'une forme modale subisse des vibrations dans plusieurs directions à la fois (c'est-à-dire que la masse est excitée dans deux directions ou plus, par exemple dans les directions X et Y en même temps). Par conséquent, les modes propres ne dépendent pas du système de coordonnées global, mais des rigidités de la structure dans les directions individuelles.

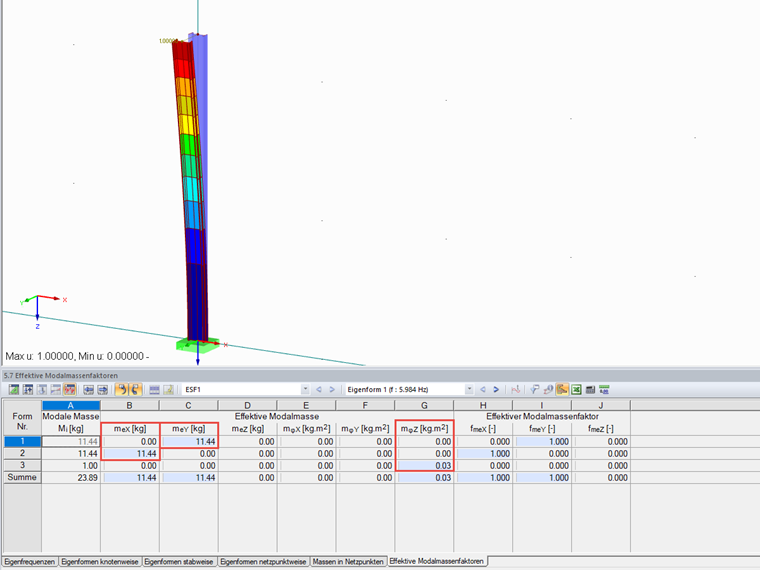

Vous pouvez vérifier la direction dans laquelle agit la vibration dominante d'une forme modale en affichant le tableau « Facteurs de masse modaux efficaces » et en vérifiant si la masse a été excitée dans les directions individuelles. La figure 01 montre sur les masses modales effectives que le premier mode propre agit uniquement dans la direction Y, le second dans la direction X et le troisième est la vibration de torsion.
Foire aux questions (FAQ)

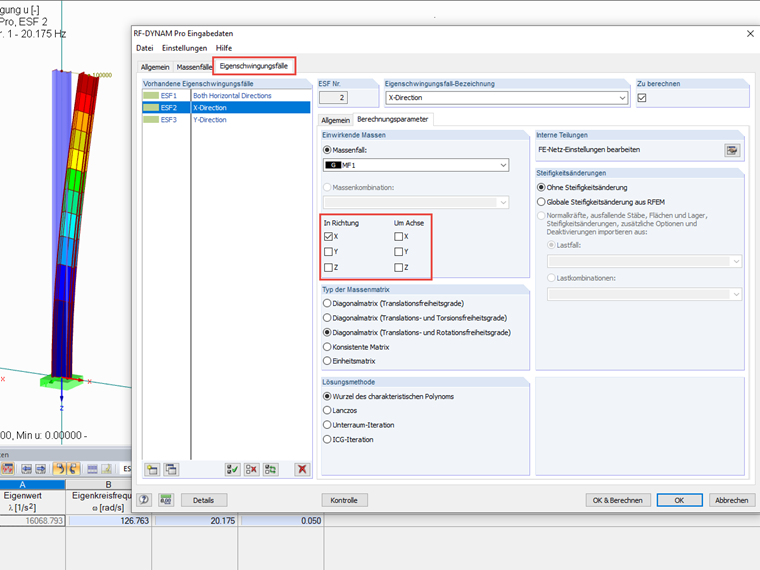

Il est possible de définir plusieurs cas de vibration propre et d'activer les masses uniquement dans une direction. Ainsi, les modes propres pour chaque direction sont obtenus séparément dans chaque cas.
