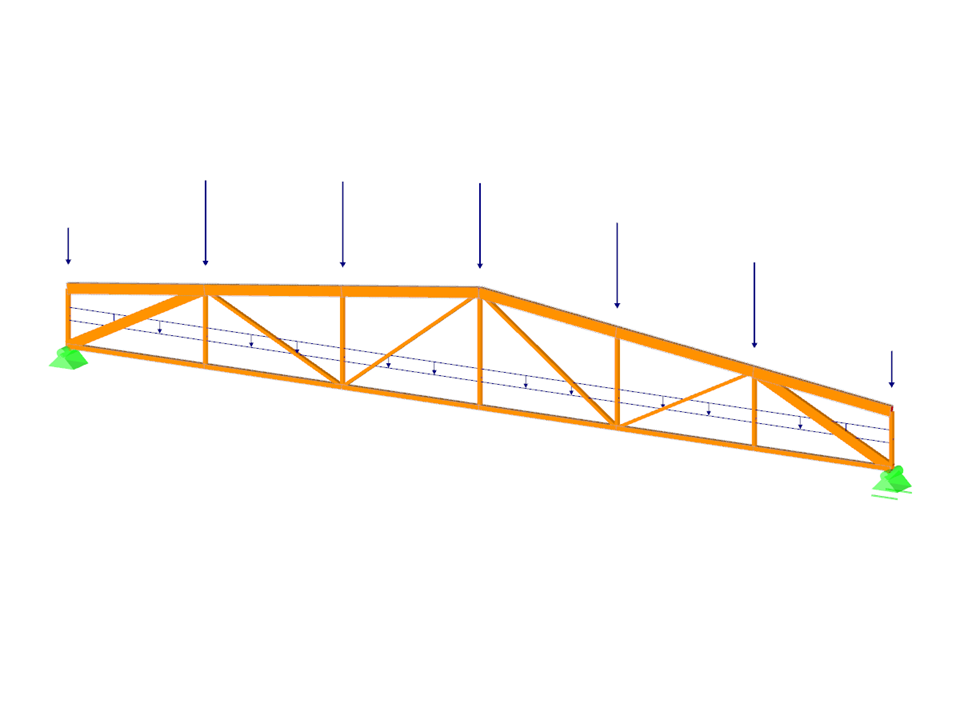

Fachwerkbinder
| Anzahl Knoten | 14 |
| Anzahl Stäbe | 25 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Gesamtgewicht | 0.317 t |
| Abmessungen (metrisch) | 16.300 x 0.300 x 2.150 m |
| Abmessungen (imperial) | 53.48 x 0.98 x 7.05 feet |
| Programmversion | 7.04.13 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
