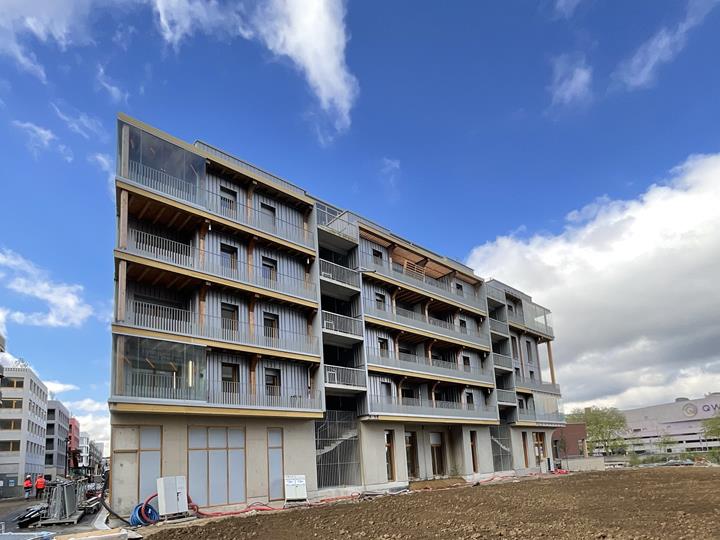

Das fünfgeschossige Gebäude, Teil des Loses PB9, wurde modular aufgebaut, multifunktional gebaut und entspricht den ökologischen Anforderungen der Stadt Paris mit einer geschätzten Gesamtnutzfläche von 2.500 m².
Zu den Entwurfsvorgaben gehören Kriterien der Nachhaltigkeit und der Reduzierung des CO2-Fußabdrucks, mit besonderem Augenmerk auf der Auswahl der Materialien und der Bauweise. Somit wird der Energiebedarf der Allgemeinbereiche über die Sonnenkollektoren decken.
Wie die meisten Objekte im Sportle-Viertel ist das PV9 für zwei Betriebsphasen geplant. In der Legacy-Phase wird es 25 Wohneinheiten umfassen.
Technische Details

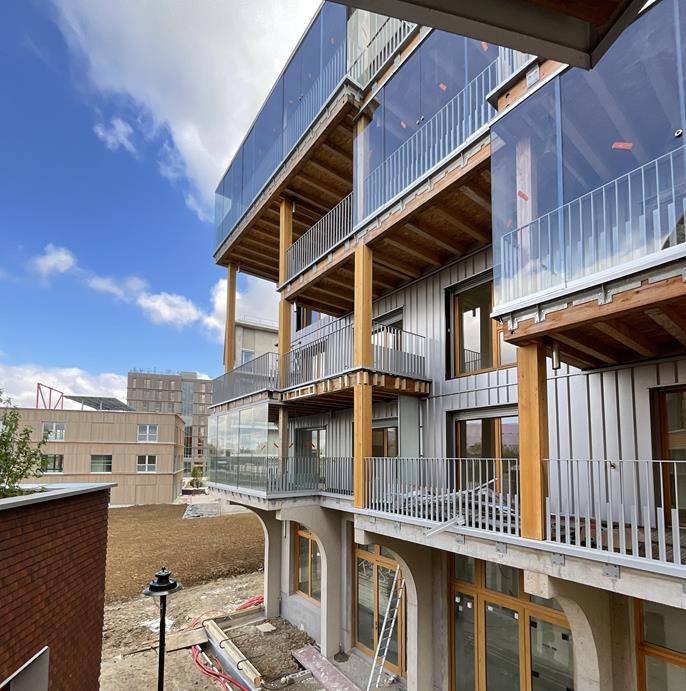

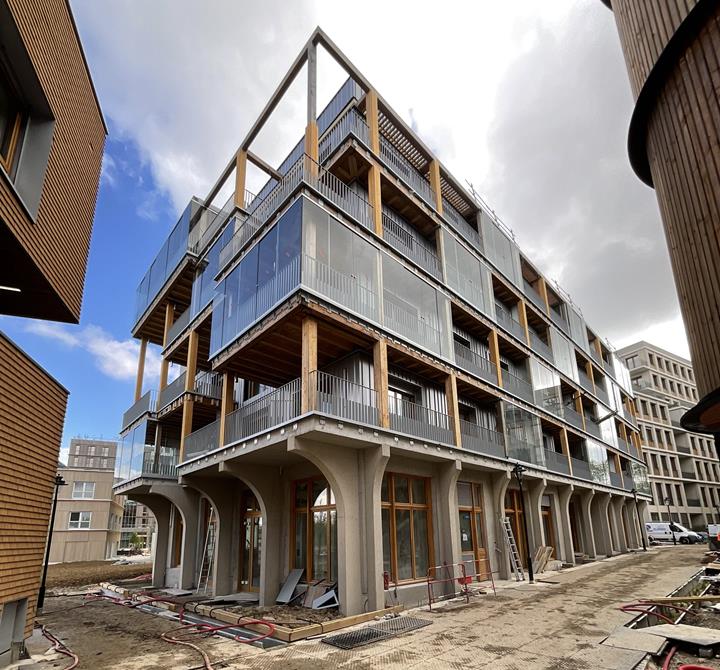

Das PB9 zeichnet sich durch eine moderne Architektur aus, die Holz-, Beton- und Fassadenplatten aus Metall kombiniert. Das fünfgeschossige Gebäude (R+4) besteht aus einem Erdgeschoss aus Beton und vier Obergeschossen aus Holz.
Die Holzkonstruktion basiert auf einem Träger-Stützen-System aus Brettschichtholz mit Rippendecken aus Kerto-Ripa-Kassetten, die horizontale Scheiben bilden. Bei den Treppenhäusern und dem Aufzug sorgen Brettsperrholzwände und zwei Betonkerne für Stabilität.
Die in 2D vorgefertigten Elemente, wie die Holzrahmenwände, Holzdecken und Holz-Beton-Verbunddecken, trugen maßgeblich dazu bei, die Bauzeiten zu optimieren, Verzögerungen auf der Baustelle zu verlängern und die Belastung für die Umwelt zu minimieren.

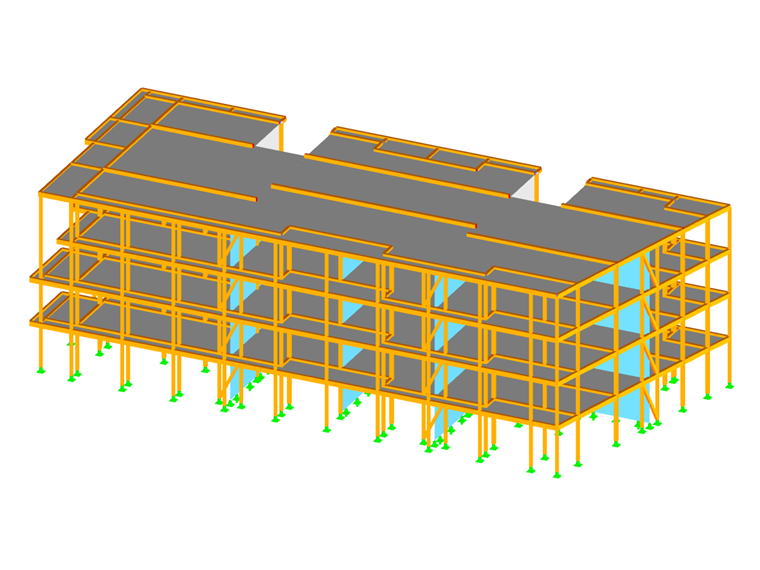

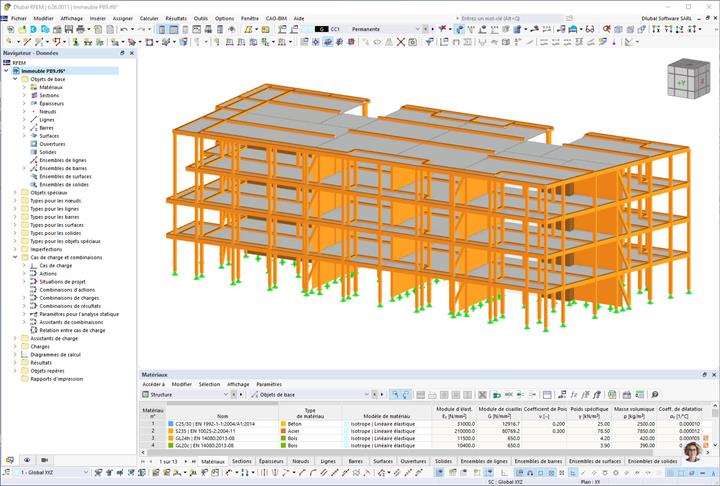

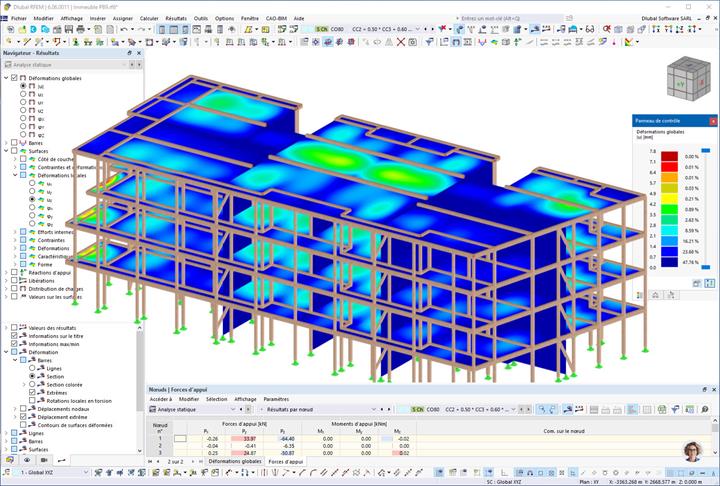

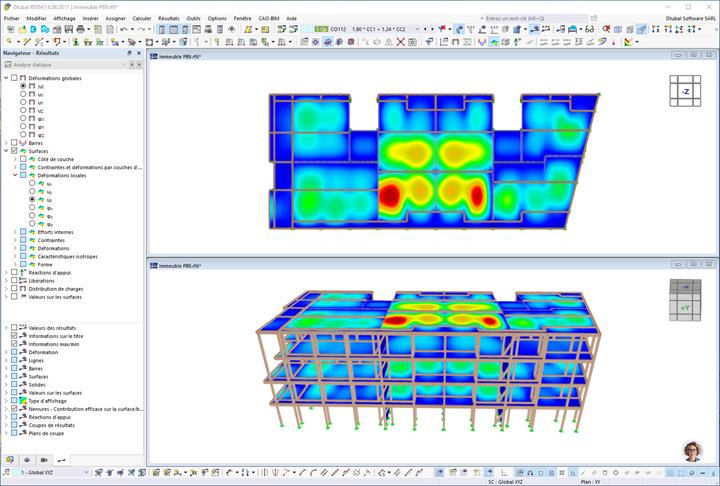

Die Bemessung erfolgte vollständig BIM-basiert am 3D-Modell in RFEM. Dadurch war es möglich, die Lasten zu berechnen und das globale Verhalten der Holz-Beton-Verbundkonstruktion sowie jedes Fertigteils einzeln zu untersuchen. Diese wurden mit Hilfe der RFEM-Zusatzmodule bemessen.
Die Erfahrung des Ingenieurbüros Gustave und der Einsatz von Dlubal-Software ermöglichten eine sorgfältige Auswahl der Materialien sowie eine optimierte Vorfertigung. Dieses Projekt bietet eine beispielhafte Lösung für die Olympischen Spiele 2024 und darüber hinaus im Rahmen der Ziele der CO2-Neutralität und Klimaresilienz der Stadt Paris und Solideo.
| Ort | Saint Denis, Frankreich Frankreich |
| Bauherr | Piket/Legendre Real Properties Group |
| Architekt | Anfragen |
| BET-Strukturen | Gustave Engineers, 2017 |
| Holzbau | Roux-Träger |
| EntrepriseGO Béton | Legendre Construction |
