L'edificio di cinque piani, parte del lotto PB9, è progettato per essere modulare, multifunzionale e soddisfare i requisiti ecologici della città di Parigi, con una superficie utile totale stimata di 2.500 m².
Le specifiche di progetto includono criteri di sostenibilità e riduzione dell'impronta di carbonio, con particolare attenzione alla selezione dei materiali e dei metodi costruttivi utilizzati. Così, il fabbisogno energetico delle aree comuni sarà coperto da pannelli solari.
Come la maggior parte delle strutture del Villaggio degli atleti, il PV9 prevede due fasi operative. Nella fase Legacy, includerà 25 unità abitative.
Dettagli tecnici

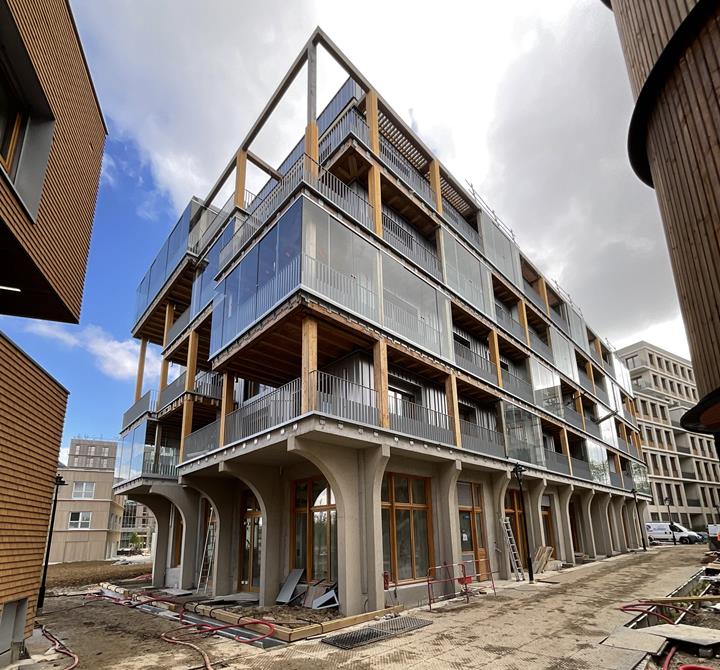

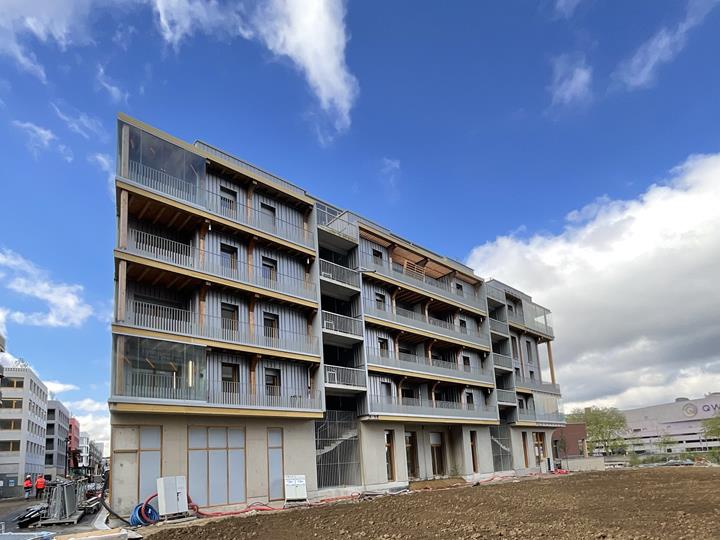

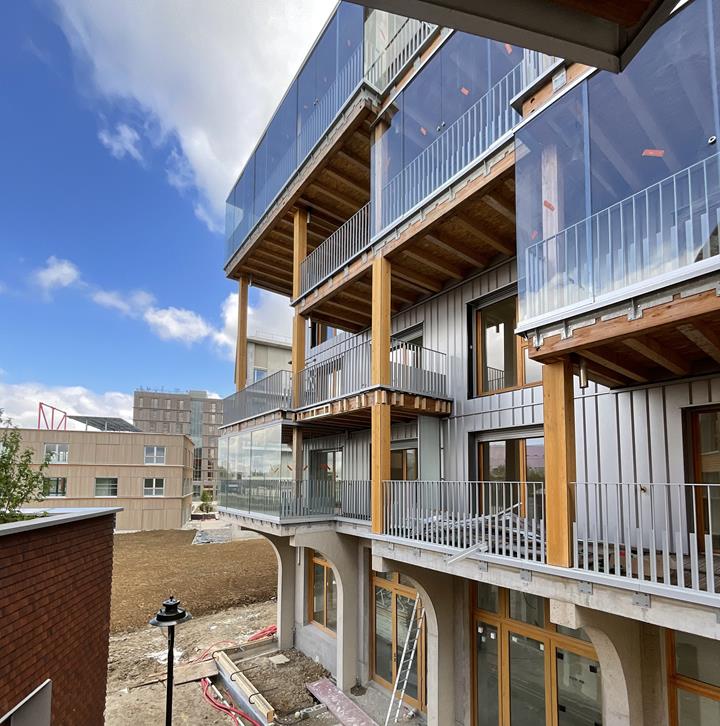

PB9 presenta un'architettura contemporanea che combina pannelli per facciate in legno, cemento e metallo. L'edificio di cinque piani (R+4) è costituito da un piano terra in calcestruzzo e quattro piani superiori in legno.
La struttura in legno si basa su un sistema di travi-colonne in legno lamellare incollato con solai nervati realizzati con scatole di Kerto-Ripa che formano diaframmi orizzontali. Per le scale e l'ascensore, le pareti in legno lamellare a strati incrociati e due nuclei di calcestruzzo forniscono stabilità.
Gli elementi prefabbricati 2D, come le pareti intelaiate in legno, i solai in legno e le solette composte legno/calcestruzzo, hanno contribuito in modo significativo a ottimizzare i tempi di costruzione, ridurre al minimo i ritardi nel cantiere e ridurre al minimo l'impatto ambientale.

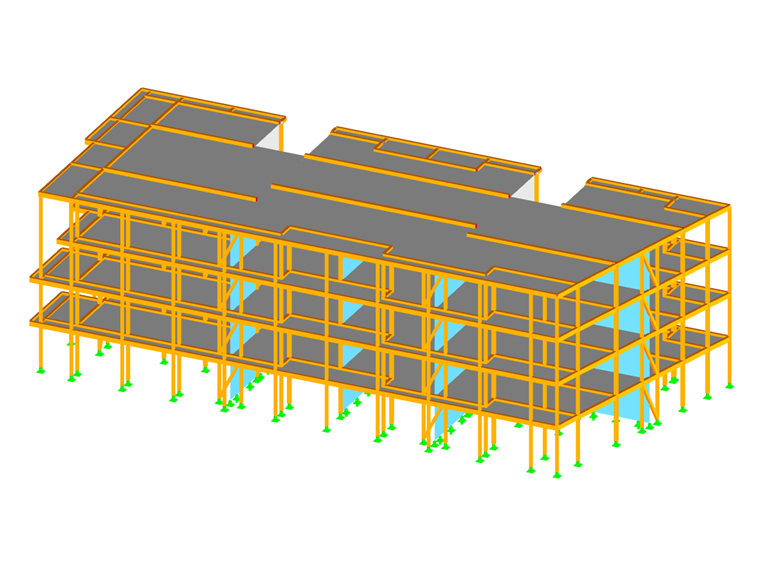

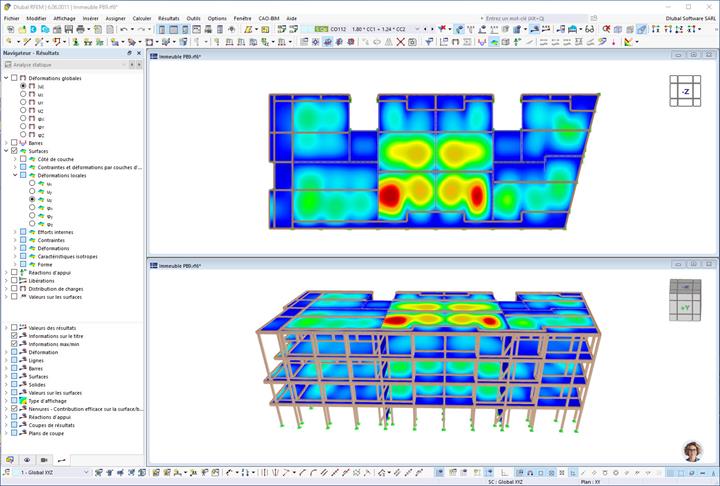

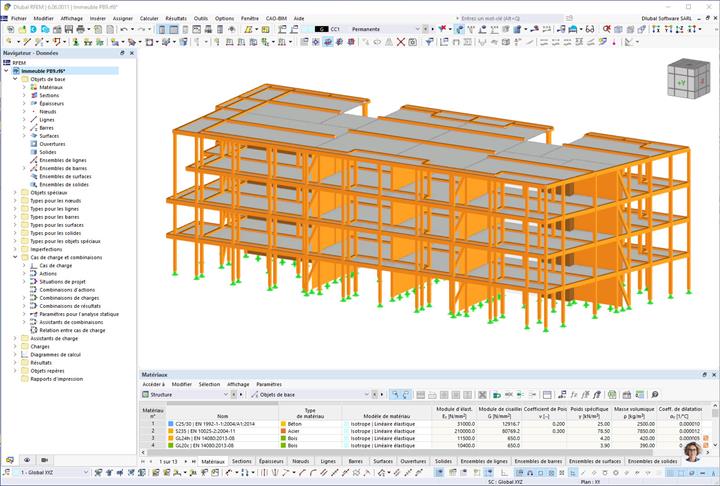

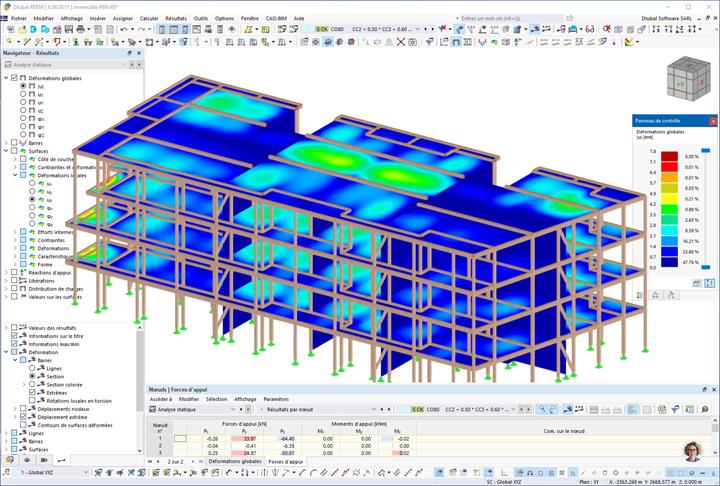

La progettazione è stata interamente basata su BIM, utilizzando un modello 3D in RFEM. Ciò ha permesso di calcolare i carichi e analizzare il comportamento globale della struttura composta da legno/calcestruzzo, nonché di ogni singolo elemento prefabbricato. Sono stati progettati con l'aiuto dei moduli aggiuntivi di RFEM.
L'esperienza dello studio di ingegneria Gustave e l'uso del software Dlubal hanno consentito un'attenta selezione dei materiali e una prefabbricazione ottimizzata. Questo progetto offre una soluzione esemplare per i Giochi Olimpici del 2024 e oltre, in linea con gli obiettivi di neutralità del carbonio e resilienza climatica della città di Parigi e Solideo.
| Posto | Saint Denis, Francia France |
| Committente | Piket/Legendre Real Properties Group |
| Architetto | Richieste |
| Strutture BET | Gustave Ingegneri |
| Strutture in legno | Trave Roux |
| Azienda GO Béton | Costruzione di Legendre |
