O edifício de cinco andares pertencente ao terreno da PB9 foi concebido para ser modular, multifuncional e cumprir os requisitos ecológicos da cidade de Paris, com uma área útil total calculada em 2500 m².
As especificações de dimensionamento incluem critérios de sustentabilidade e redução da pegada de carbono, com especial atenção à seleção de materiais e aos métodos de construção utilizados. Assim sendo, as necessidades energéticas das áreas comuns serão cobertas por painéis solares.
Como a maioria das propriedades na Aldeia dos Atletas, o PV9 está planeado para duas fases de operação. Na fase de origem, incluirá 25 apartamentos.
Detalhes técnicos

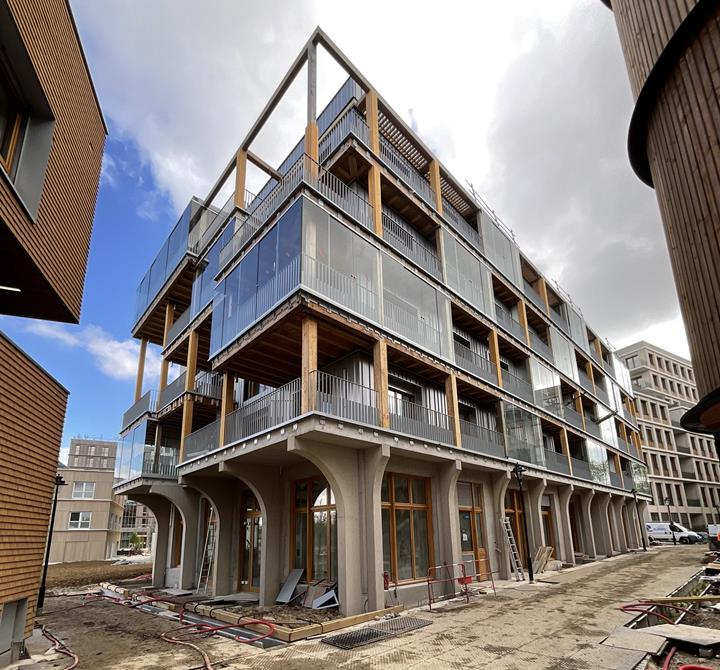

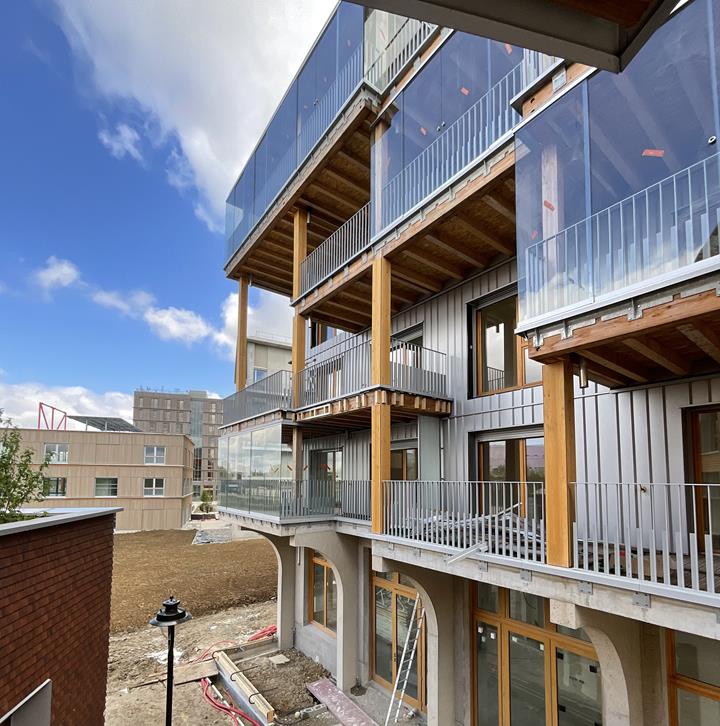

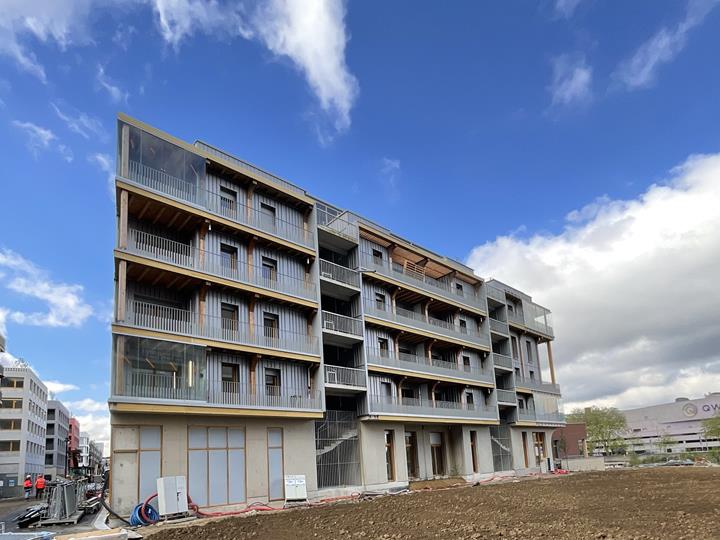

O PB9 apresenta uma arquitetura contemporânea que combina painéis de fachada de madeira, betão e metal. O edifício de cinco andares (R+4) é constituído por um rés do chão em betão e quatro pisos superiores em madeira.
A estrutura em madeira baseia-se num sistema viga-pilar de madeira laminada colada com pisos nervurados a partir de caixas Kerto-Ripa a formar diafragmas horizontais. Para as escadas e o elevador, as paredes de madeira laminada cruzada e os dois núcleos de betão asseguram a estabilidade.
Os elementos pré-fabricados 2D, tais como paredes de pórticos de madeira, pisos de madeira e tetos mistos de madeira e betão, ajudaram significativamente a otimizar os tempos de construção, minimizar os atrasos no local de construção e minimizar o impacto ambiental.

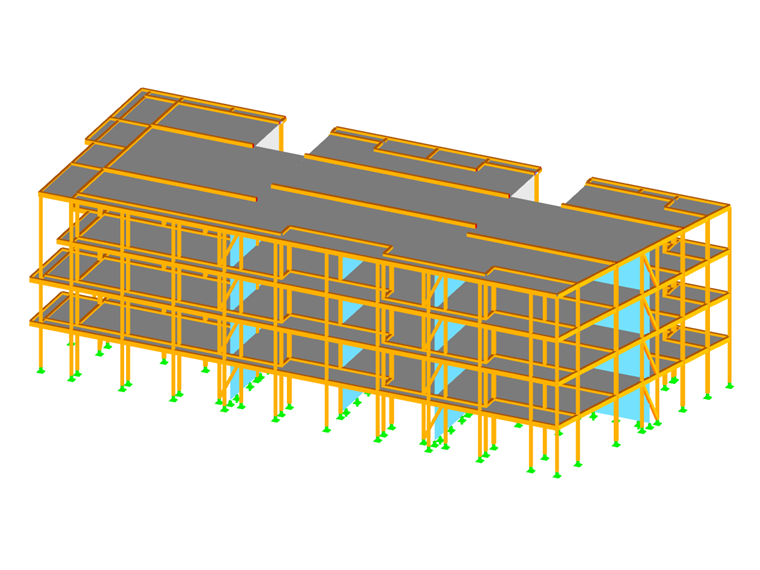

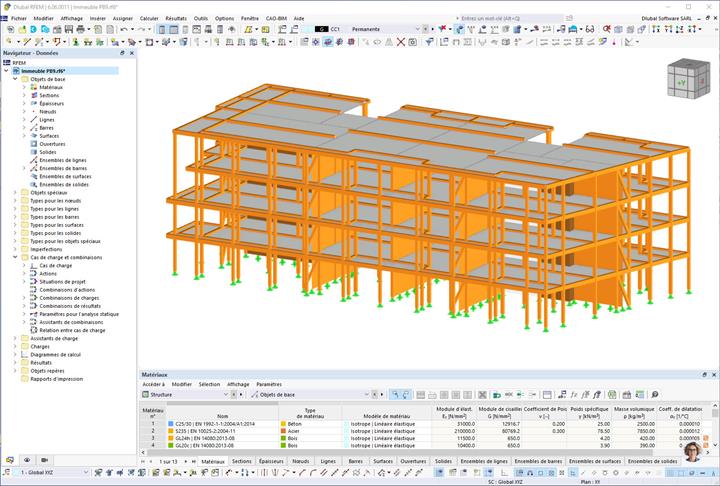

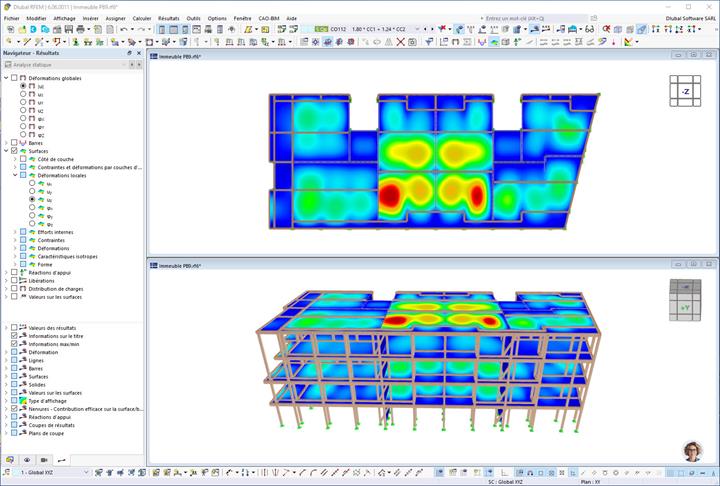

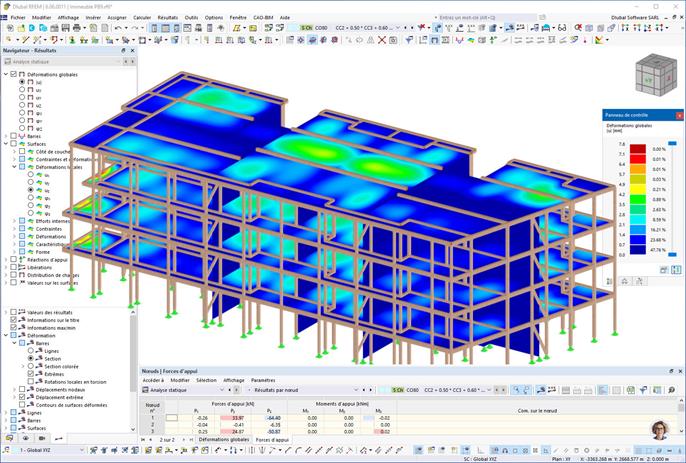

O dimensionamento foi totalmente baseado no BIM, utilizando um modelo 3D no RFEM. Desta forma, foi possível calcular as cargas e analisar o comportamento global da estrutura mista de madeira e betão, bem como de cada elemento pré-fabricado individualmente. Estas foram dimensionadas com a ajuda dos módulos adicionais do RFEM.
A experiência do gabinete de engenharia Gustave e a utilização do software da Dlubal permitiram uma seleção cuidadosa dos materiais e uma pré-fabricação otimizada. Este projeto oferece uma solução exemplar para os Jogos Olímpicos de 2024 e além, em linha com os objetivos de neutralidade de carbono e de resistência climática das cidades de Paris e Solideo.
| Local | Saint Denis, França França |
| Cliente | Piket/Legendre Real Propriedades Group |
| Design arquitetónico | Solicitações |
| BET Structures | Gustave Ingenieure |
| Estrutura de madeira | Viga Roux |
| Entreprise GO Béton | Edifício Legendre |
